力士乐液压泵三维结构设计模型

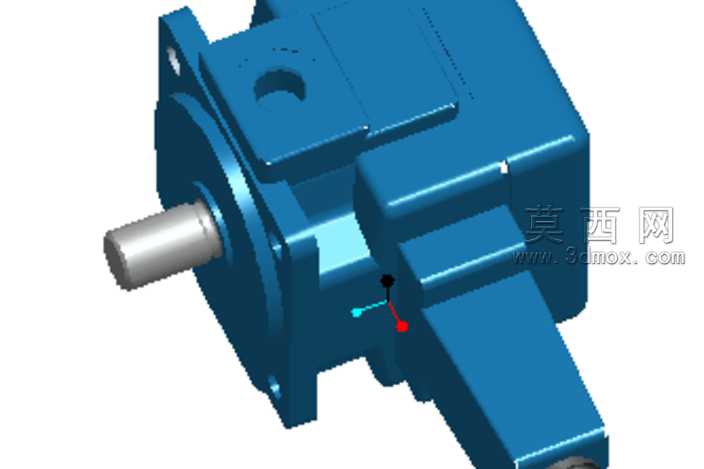

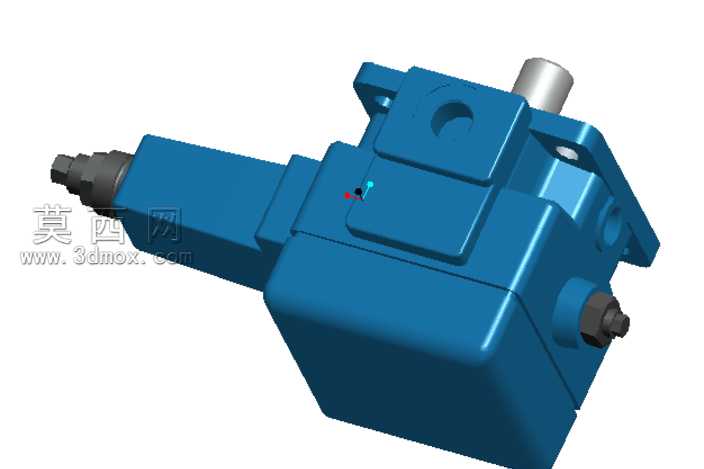

本模型为液压动力元件的三维结构设计，采用Pro/Engineer Wildfire完成全参数化建模，完整还原了力士乐系列液压泵的实体结构与装配关系。建模过程中首先梳理轴向柱塞式液压泵的工作逻辑与结构组成，从核心的传动轴部件开始构建，通过拉伸、旋转、切除等基础特征完成轴段、键槽、安装定位面的细节刻画，保证轴类零件的同轴度、配合尺寸符合液压元件的设计规范。泵体外壳部分采用实体建模结合抽壳、倒角、阵列特征完成，精准还原了安装法兰的定位孔分布、壳体的加强筋结构、油口接口的螺纹与密封面结构，外壳表面做了统一的蓝色涂装材质设置，金属传动轴部分赋予银灰色金属材质，通过材质参数调整区分不同部件的质感，渲染阶段调整环境光与反射参数，清晰呈现壳体的铸造质感与传动轴的机加工金属光泽。模型完整拆分了泵的内部核心组件，包括缸体、柱塞、配流盘、变量机构等关键部件，各部件之间保留了正确的装配约束关系，可直观展示液压泵的动力传输路径：外部动力通过传动轴输入，带动缸体旋转使柱塞完成往复吸排油动作，通过配流盘完成高低压油腔的配流，变量机构可实现排量的调节功能。设计过程中严格参照液压泵的实际尺寸比例，对安装定位尺寸、配合公差带做了参数化预留，所有安装孔位、连接法兰的尺寸均符合行业通用安装标准，既可以作为液压系统设计的元件选型参考模型，也可用于液压原理教学的结构演示，帮助理解轴向柱塞泵的内部构造与工作原理，模型的各零件特征可编辑，支持后续根据不同排量、不同安装形式的需求做参数化修改调整，适配不同的液压系统设计场景。
