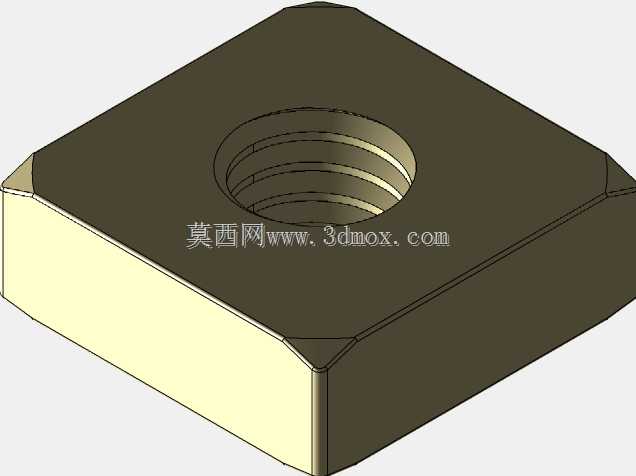

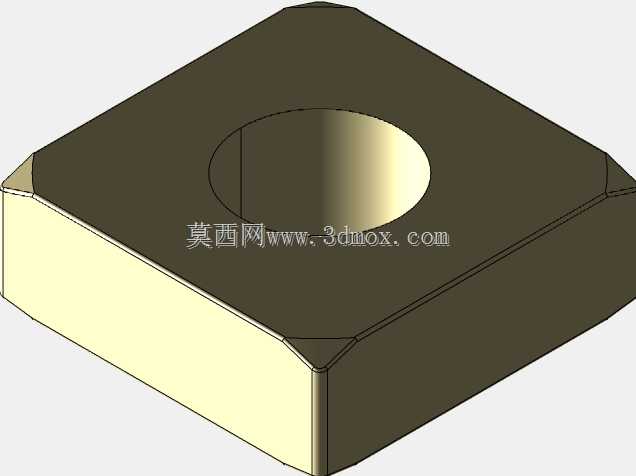

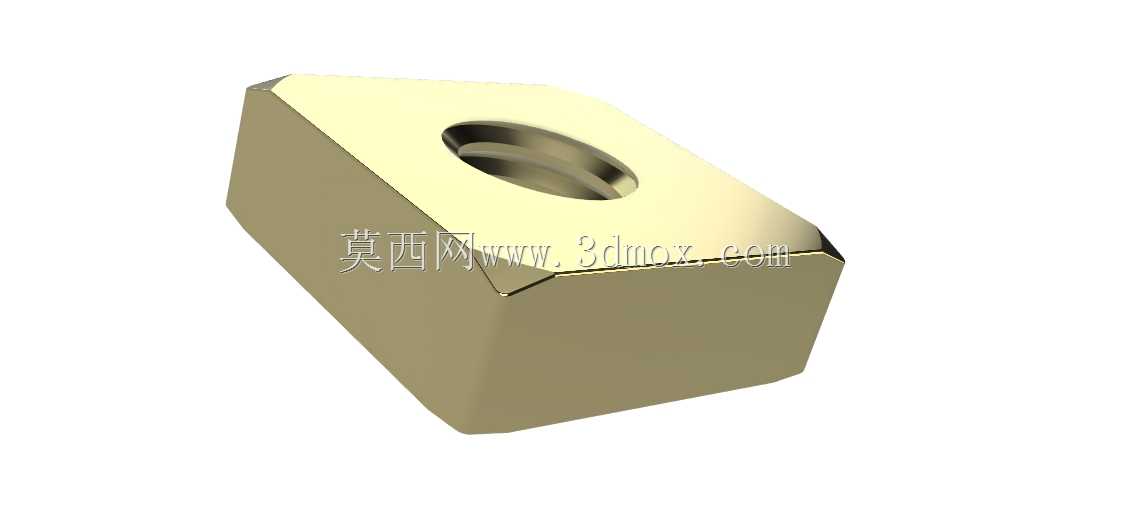

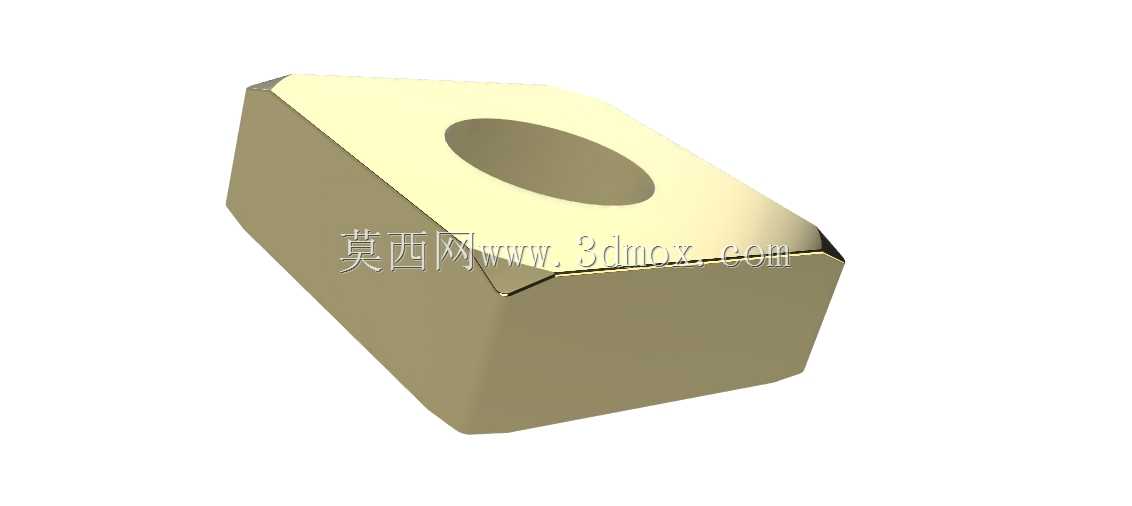

M3规格方形螺纹紧固件三维结构

　　做设备结构设计快十二年，经手的紧固件选型少说也有几千种，方形螺母这类看着不起眼的小零件，往往是决定装配可靠性的关键细节。很多刚入行的工程师总觉得螺母随便选个标准件就行，真到了狭小空间装配、需要侧面防转的工况，常规六角螺母根本没法满足安装要求，这时候方形结构的优势就体现出来了。这款M3规格的方形螺母，核心适配公称直径3mm、螺距0.5mm的公制粗牙螺纹，在小型电子设备机架、自动化线微型工装、家用小五金组装场景里使用率极高。不同于常规六角螺母需要预留60度的扳手回转空间，方形结构的四个直边可以直接卡入型材槽、预制的方形安装孔内，拧紧配套螺丝的时候不需要额外用工具固定螺母本体，单人就能完成单侧装配，在封闭腔体内、操作空间不足的安装位上，

　　能大幅降低装配难度，减少现场施工的工时消耗。从结构设计逻辑来看，这款螺母的外部轮廓做了小尺寸的倒角处理，不是尖锐的直角结构，一方面是为了在压入安装槽或者放入预制孔的时候起到导向作用，避免直角棱边刮伤安装基材的表面涂层或者型材阳极氧化层，另一方面也能消除热处理或者冷镦加工过程中产生的应力集中点，提升零件的整体抗扭强度，避免拧紧过程中棱角处崩裂。螺纹孔采用同轴度公差控制在0.05mm以内的通孔设计，螺纹收尾处做了1x45度的导入倒角，螺丝拧入的时候不会出现错牙、刮丝的问题，哪怕是自动化装配线上的电动螺丝刀高速拧入，也能保证螺纹啮合的顺畅度。外部尺寸控制在对边6.2mm、厚度2.10mm的区间，这个尺寸参数是经过实际装配验证的，

　　刚好适配市面上常见的20系列铝型材的预置槽宽，也能嵌入厚度2.5mm的钣金件预制方孔内，安装后螺母表面和安装基材表面基本齐平，不会突出过多占用外部装配空间，对于有紧凑化设计要求的小型设备来说，这个厚度参数能有效压缩整体结构的堆叠尺寸。实际应用场景里，这类方形螺母除了常规的型材机架组装，还经常用在配电箱内部的元器件固定、小型传感器安装支架的连接、3D打印非标结构件的螺纹嵌件场景，尤其是在塑料件里做预埋嵌件的时候，方形结构的四个平面能和塑料基体形成足够的止转阻力，不会因为多次拆装螺丝就出现螺母跟转、嵌件松动的问题，比圆形嵌件的抗扭性能提升至少40%。设计这类零件的三维模型时，不能只画个方块打个螺纹孔就完事，

　　要把实际加工和装配的工艺细节考虑进去：比如外轮廓的拔模斜度，冷镦加工的话要预留0.2度的出模斜度，方便零件从模具里脱出；螺纹孔的入口倒角要和螺纹大径平滑过渡，不能有台阶，否则螺丝拧入的时候会把第一牙螺纹挤坏；四个边角的圆角不能过大，否则卡入方孔的时候会出现晃动，定位精度下降，也不能过小失去应力释放的作用。另外要注意的是，这类小规格螺母的厚度方向尺寸公差要控制在±0.05mm以内，如果厚度偏差过大，多件叠装或者在沉孔里安装的时候，会出现锁不紧、螺纹啮合长度不足的问题，长期受振动载荷的话容易出现松脱。在做整机结构的装配校核时，要给方形螺母预留足够的安装避让空间，尤其是在槽内安装的场景，要保证螺母能顺利滑入槽内，同时不会因为槽宽过大出现转动偏移，通常槽宽尺寸要比对边尺寸大0.1-0.15mm，既保证安装顺畅，又能限制螺母的转动自由度。很多人做设计的时候容易忽略这类小紧固件的安装边界，最后打样出来才发现螺母放不进去，或者拧紧的时候跟转，反而耽误整个项目的进度，其实只要在建模阶段把零件的实际装配工况模拟一遍，把安装路径、避让空间、防转结构都考虑到位，这类问题完全可以提前规避。
