适配V-Core Pro1.3的Revo Hemera XS挤出组件

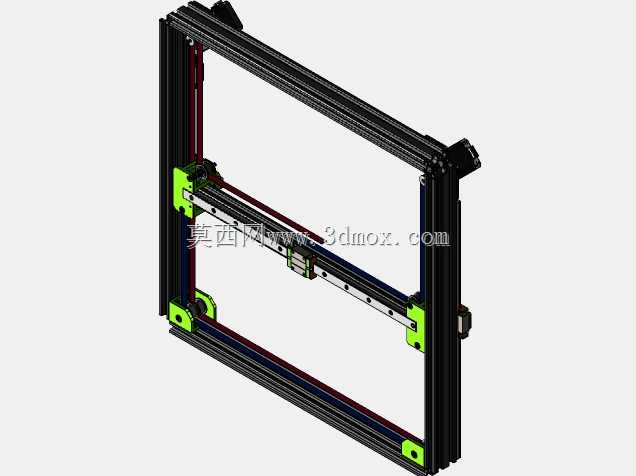

　　这款挤出机组件是针对桌面级FDM 3D打印设备的挤出端升级需求开发，核心适配Rat Rig V-Core Pro 1.3机型的原厂XY龙门架安装位，无需对原有龙门架结构做切削、打孔等二次加工，也无需更换原有同步带即可完成装配，大幅降低了用户的改装门槛与改造成本。

　　从实际打印场景的使用需求出发，组件在设计时充分考虑了现有Titan Aero MGN15挤出机用户的升级痛点：原有设备用户在更换挤出端时，往往需要重新裁切同步带、调整张紧度，甚至重新标定XY轴的运动行程，整个调校过程耗时久且容易出现装配误差。这款组件在安装边界上做了精准匹配，仅需要对原有皮带做单侧0.5-1cm的小幅裁切即可完成张紧固定，裁切后的皮带张紧力与原厂设计值保持一致，不会出现传动打滑、行程偏移等问题。

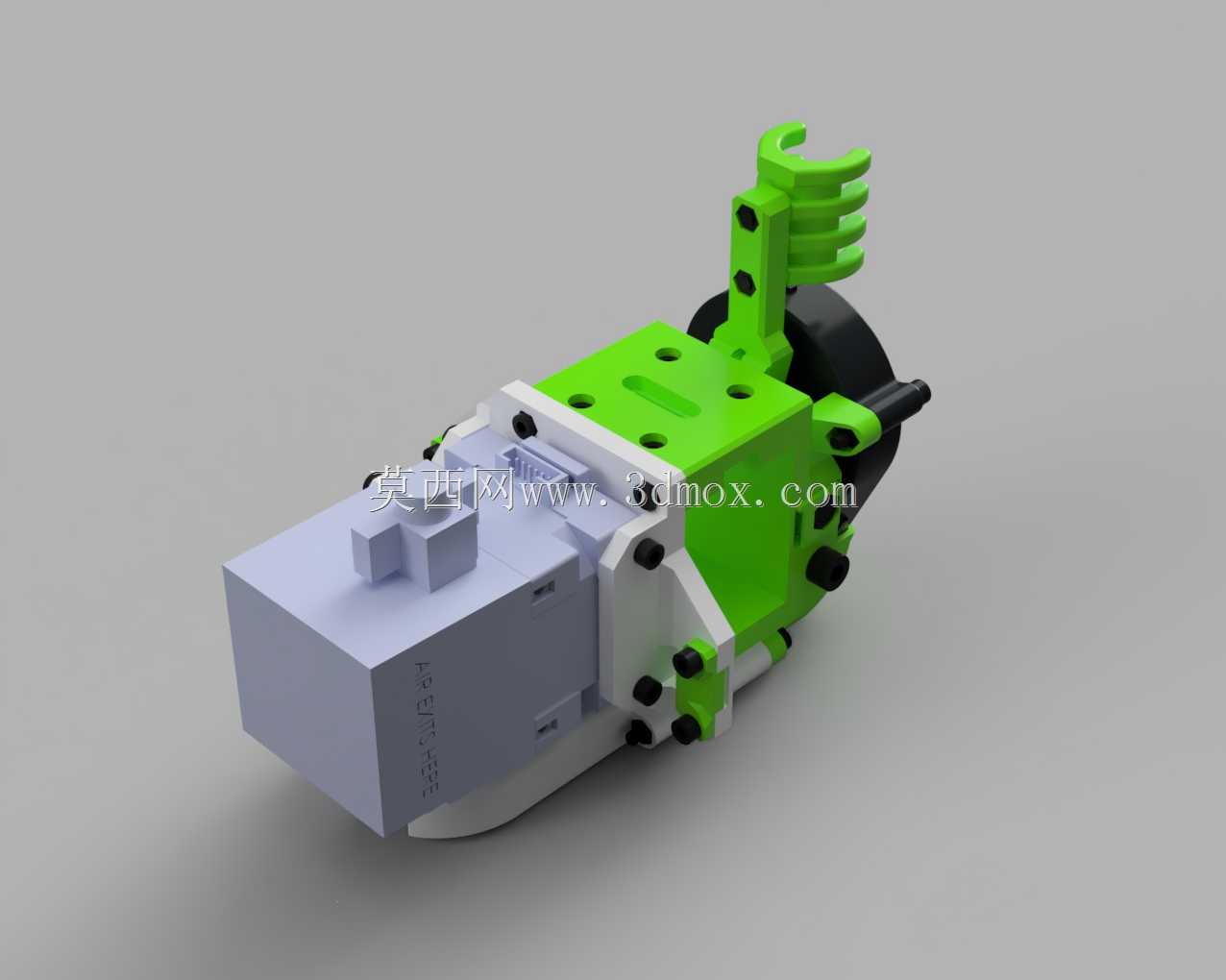

　　组件的功能集成度较高，整合了挤出机固定、线性导轨安装、Z探针挂载、风道对接四个核心功能模块。其中线性导轨部分直接适配MGN15规格的线性导轨，导轨安装面做了0.02mm的平面度公差控制，保证挤出端在XY方向运动时的顺滑度，避免出现运动卡顿、层纹错位等打印缺陷。Z探针部分预留了Antclabs BLTouch v3.1的标准安装位，探针中心到喷嘴中心的偏移量固定为X0 Y-21.383，Z轴触发高度标定为Z2.8，用户装配后无需反复测量偏移参数，直接输入对应数值即可完成调平设置，大幅缩短了设备调试周期。

　　结构设计上，组件的受力部分做了针对性的加强处理，挤出机与导轨滑块的连接位采用了三点式固定结构，相比常规的两点固定，可有效降低挤出机高速往复运动时的晃动量，在150mm/s的打印速度下，挤出端的晃动量可控制在0.01mm以内，保证高速打印时的出料精度。组件的走线位做了内嵌式设计，挤出机的加热线、温感线、风扇线均可沿着组件预设的走线槽排布，避免运动过程中管线与龙门架发生剐蹭，减少管线磨损带来的设备故障。

　　从材料适配角度来看，组件的非受力装饰部分可采用PETG材料打印，受力安装位建议采用ABS或PC材料打印，在无额外支撑的打印条件下即可完成所有自制部件的制作，所有安装孔位均预留了0.2mm的装配公差，打印完成后仅需做简单的毛边清理即可完成装配，无需对孔位进行二次扩孔、打磨。组件同时兼容EVA v2.3.0版本的风道设计，用户可直接匹配对应型号的散热风道，保证打印过程中喷嘴与模型的散热效果，减少打印翘曲、拉丝等问题。

　　安装边界方面，组件装配完成后，整体在X方向的突出量与原有Titan Aero挤出机保持一致，不会超出原有设备的打印行程范围，Y方向的总长度控制在120mm以内，Z方向的安装高度不会影响原有热床的最大行程，设备的最大打印尺寸与原厂参数保持一致，不会因为更换挤出组件损失打印空间。组件的进料口位置做了导向倒角处理，耗材插入时可顺畅进入挤出轮咬合位，避免出现进料卡滞、耗材顶偏等问题，适配1.75mm规格的通用FDM打印耗材，可兼容PLA、ABS、PETG、TPU等多种常用打印材料。

　　在实际打印测试中，装配该组件的V-Core Pro 1.3设备，在打印0.2mm层厚的标准测试件时，尺寸精度可控制在±0.05mm以内，表面粗糙度可达Ra6.3，满足日常功能件、外观件的打印需求。组件的快拆结构设计也降低了后期维护的难度，挤出机的维护、喷嘴的更换无需拆卸整个龙门架，仅需松开两个固定螺丝即可将挤出机主体取下，维护时间相比原有结构缩短60%以上。
