家用浴室通风管道止回防回风挡板

　　在民用住宅的卫浴空间通风系统设计中，公共排风井道的气流倒灌是长期困扰住户的实际问题，尤其是高层住宅的排风竖井，在上下楼层排风压差、室外风压波动的共同作用下，未做止回处理的排风支管很容易出现异味倒灌、浊气反流的情况，直接影响卫浴空间的使用体验。这款风管挡板正是针对这类小直径家用排风场景开发的无源止回结构，不需要外接电源或者额外的控制元件，完全依靠气流自身的作用力实现启闭，结构可靠性高，长期使用也不存在电控元件老化失效的隐患。

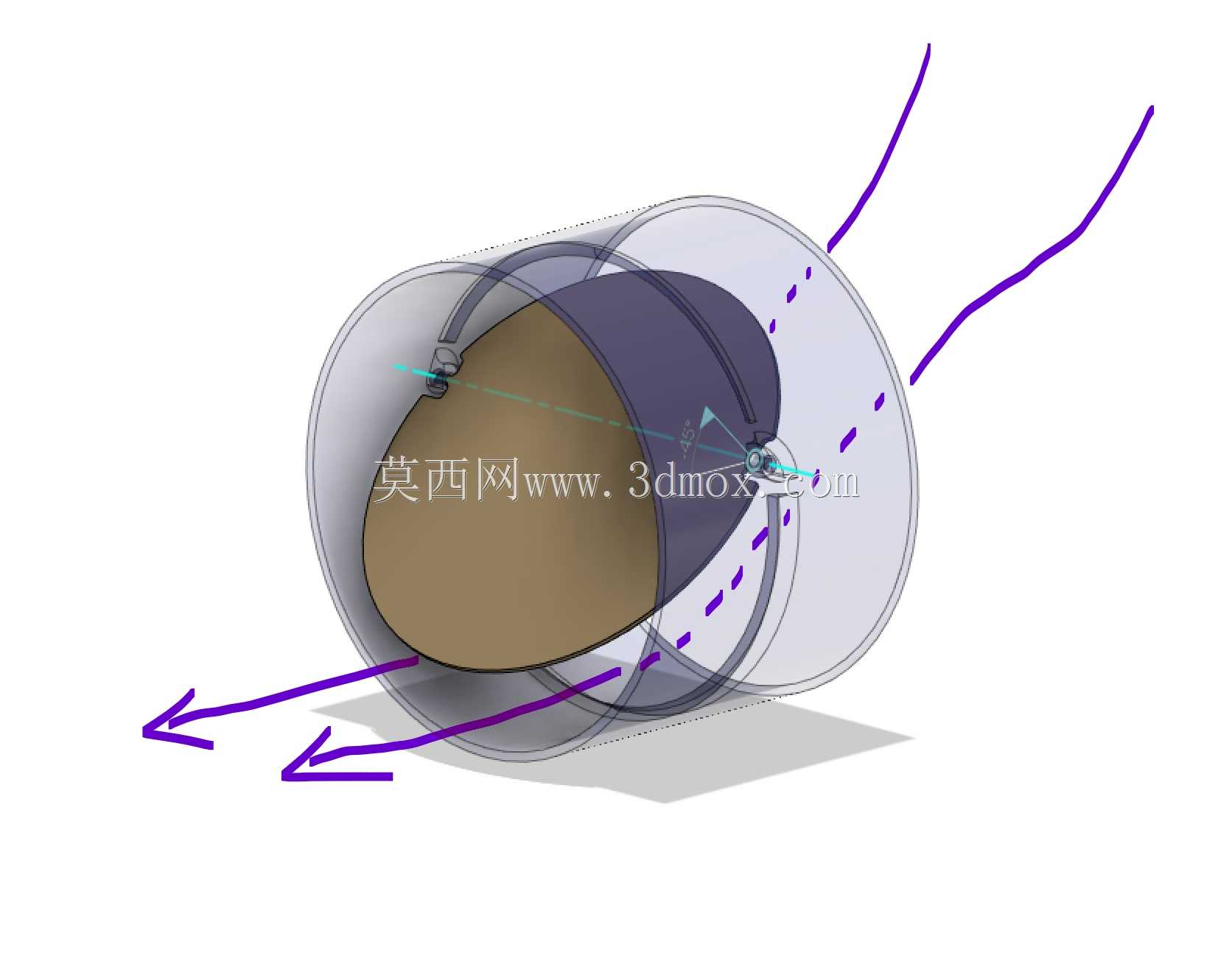

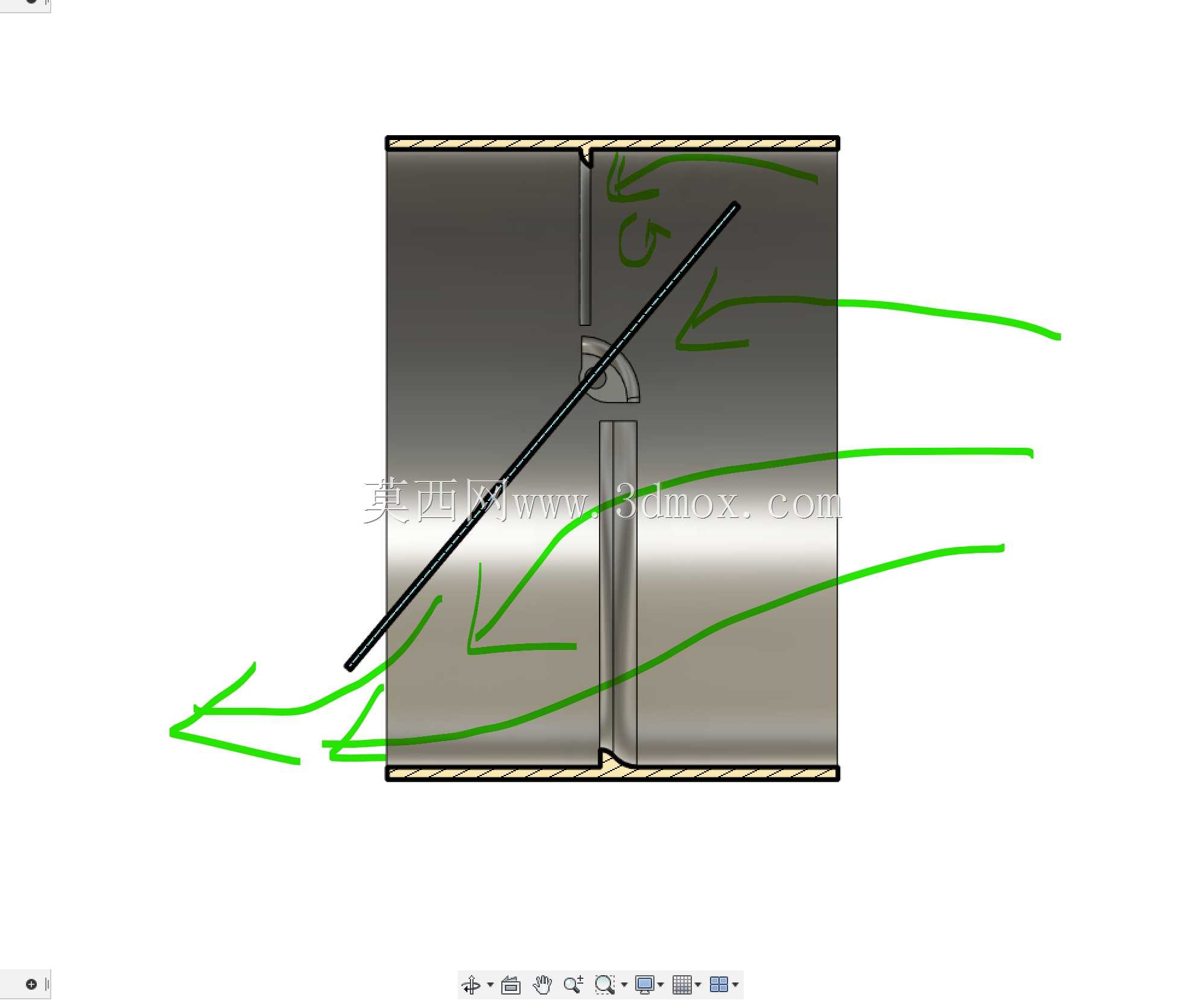

　　从实际使用场景来看，这类挡板适配直径100mm的圆形通风管道，刚好匹配市面上绝大多数家用浴室排风扇的标配出风口尺寸，安装时直接嵌入排风支管与公共风道的衔接段即可，不需要对原有管道做大规模改造，适配性较强。结构设计上采用了偏心配重的瓣式启闭结构，当排风扇启动时，正向流动的气流会推动挡板绕铰接轴偏转打开，气流顺着管道顺利排入公共风道；当排风扇停止运行，挡板会在自身重力与配重的共同作用下自动复位，完全封闭管道截面，阻断反向气流的流通路径，从结构上避免井道内的浊气、异味倒灌进室内。

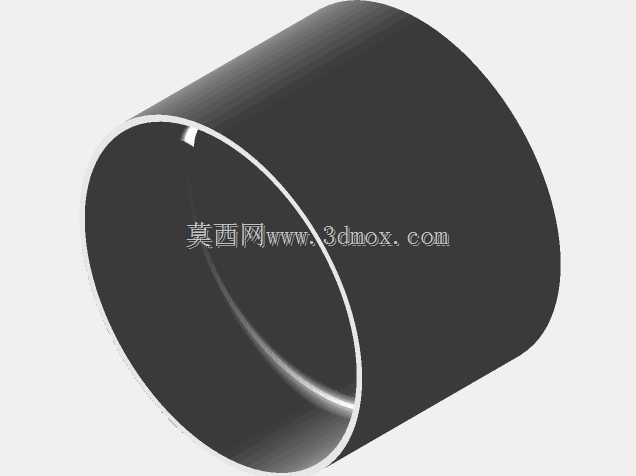

　　设计过程中需要重点考量几个核心边界：首先是启闭的灵敏度，挡板的铰接阻尼需要控制在合理区间，既要保证排风扇运行时的风压能够轻松推开挡板，不会因为挡板阻力过大导致排风效率下降、风噪升高，也要保证停机状态下挡板能够完全贴合密封面，不存在缝隙导致气流泄漏。其次是安装的适配性，整体结构采用圆筒形外壳设计，外壳外径与标准100mmPVC风管的内径匹配，安装时可以直接插入风管内部，或者通过卡箍、铝箔胶带与两端风管固定，不需要额外定制转接件，普通住户也可以自行完成安装操作。

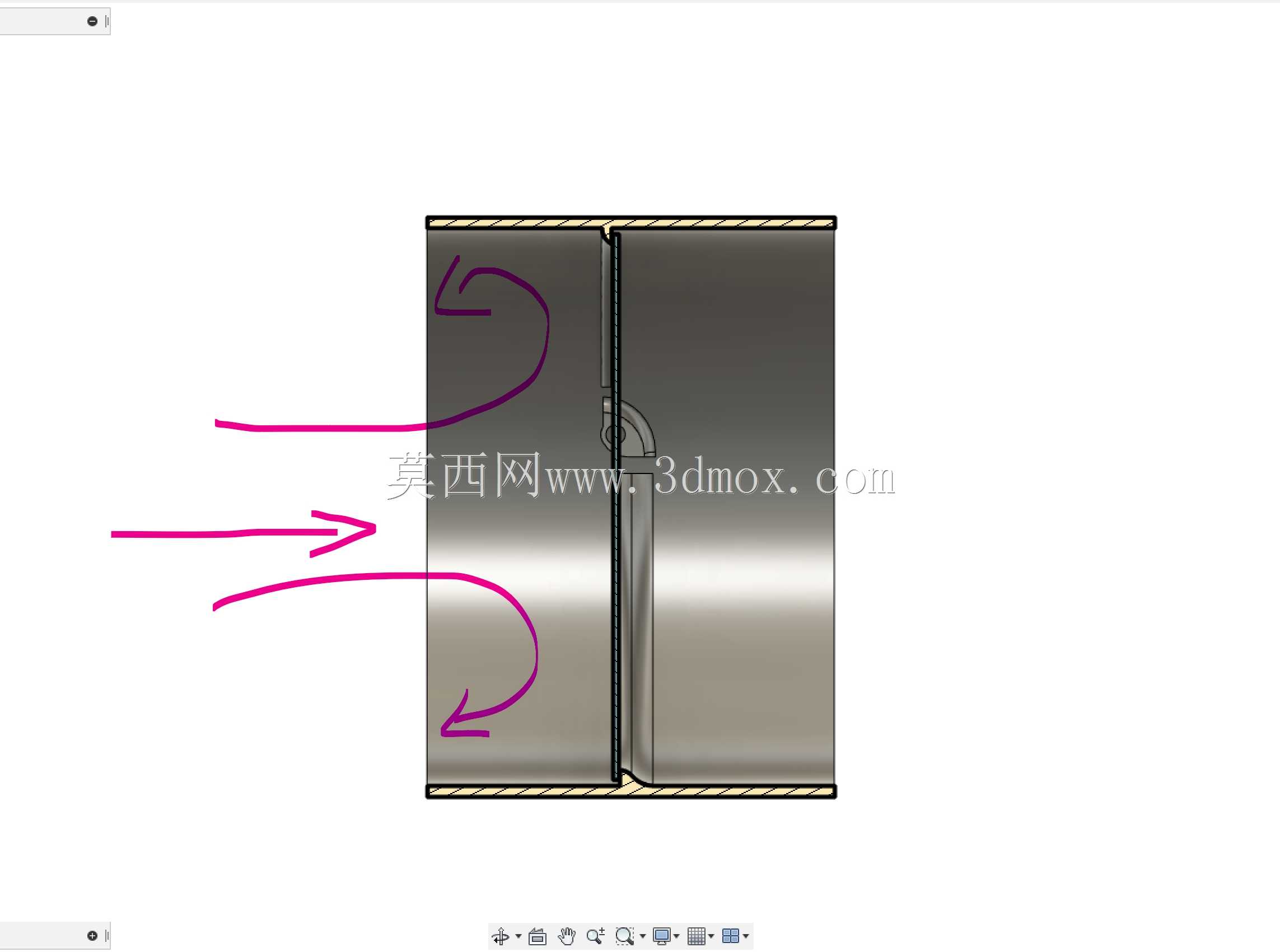

　　从结构细节来看，挡板的密封面做了贴合弧度处理，复位后能够与圆筒内壁的限位结构完全贴合，避免出现局部缝隙；铰接轴的位置做了偏心设置，利用挡板自身的重力矩实现自动闭合，不需要额外加装弹簧等弹性元件，既减少了零件数量降低故障概率，也避免了弹簧长期使用出现锈蚀、弹力衰减导致的闭合不严问题。气流路径设计上，挡板开启后不会对正向气流造成过大的阻挡，气流顺着挡板的弧面顺畅导出，不会产生明显的紊流与风噪，适配家用场景对静音的要求。

　　这类无源止回结构相比市面上常见的弹簧式止逆阀，结构更简单，没有易损的弹性零件，长期在卫浴空间的高湿度环境下使用，也不容易出现弹簧锈蚀、阀板卡滞的问题，实际使用寿命更长。设计时可以根据不同的管道直径调整整体尺寸比例，铰接轴的偏心距、挡板的配重都可以根据对应管径的排风风压参数做匹配调整，保证不同规格下都能实现可靠的启闭与密封效果。对于三维结构设计从业者来说，这类结构的建模重点在于铰接副的配合间隙设计、挡板与筒壁的密封面贴合度处理，需要预留合理的安装公差，避免因为加工或者安装的尺寸偏差导致阀板卡滞、无法正常启闭；同时还要考虑长期使用的积灰问题，挡板表面做光滑弧面处理，不容易附着灰尘油污，日常维护只需要定期擦拭即可，不需要复杂的拆解清理。
