易生500g规格3D打印耗材线轴结构

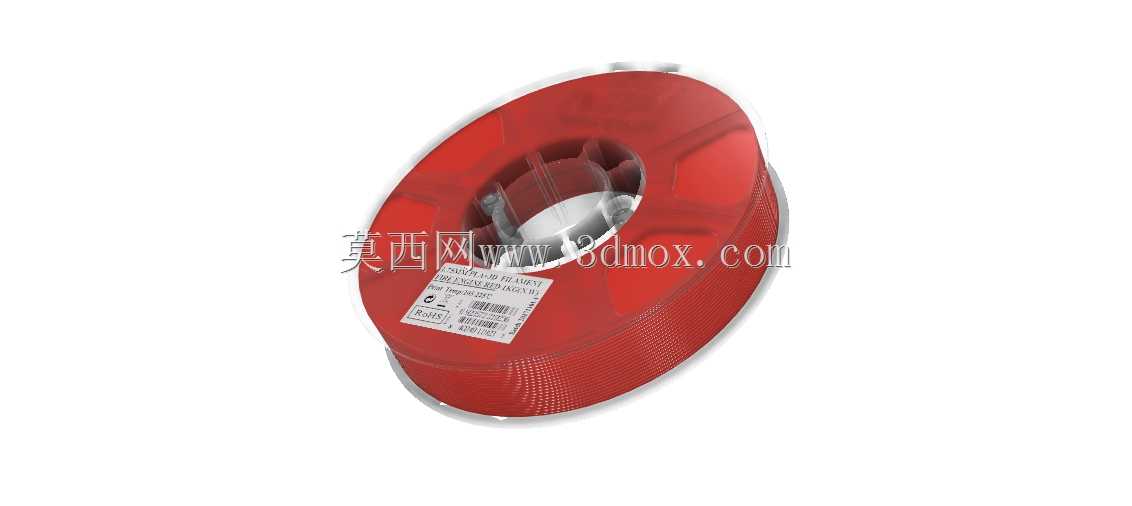

　　日常做FDM3D打印设备配套结构设计时，耗材线轴是最容易被忽略但直接影响送料稳定性的部件，很多新手做结构时只关注线轴能不能套在料架上，却忽略了绕线张力、边缘限位、安装间隙这些细节，实际打印时很容易出现缠线、卡料、耗材剐蹭断丝的问题。这个线轴的尺寸参数是经过实际装机验证的，直径200mm的外盘尺寸刚好适配市面上绝大多数桌面级FDM打印机的顶部料架、侧边料架安装空间，不会因为盘径过大和设备外壳、Z轴运动部件产生干涉，52mm的内孔直径可以兼容常规的料架辊轴，不管是光轴辊还是带轴承的滚动料架都能顺畅转动，不会出现卡滞导致的送料阻力过大问题，40mm的内幅宽度刚好容纳500g装1.75mm规格的打印耗材，绕线完成后耗材边缘和线轴挡边预留了1.5mm的安全间隙，不会出现耗材滑出挡边卡入料架缝隙的情况。

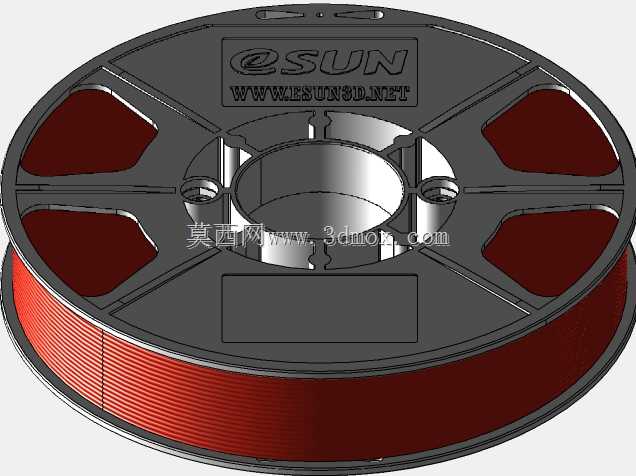

　　从结构设计逻辑来看，这个线轴采用了中空辐条式的内支撑结构，没有做满盘的实心设计，一方面是降低整体自重，减少料架辊轴的承重负担，尤其是长时间放置耗材时，不会因为线轴自重过大导致辊轴弯曲变形，另一方面辐条之间的镂空可以让耗材在存放过程中保持通风，减少PLA这类易吸潮耗材的受潮概率，线轴的挡边做了1.2mm的厚度加强，边缘做了R2的圆角过渡，没有尖锐的毛边棱角，既可以避免搬运时划手，也能防止挡边剐蹭耗材表面造成的丝材刮痕，影响打印时的出丝均匀度。内孔位置做了3mm宽度的定位卡槽，和带定位销的料架配合时可以防止线轴空转过冲，避免送料时线材拉扯过紧导致的断丝，尤其是打印TPU这类柔性耗材时，稳定的线轴转动阻尼能大幅提升送料的平顺性。

　　实际应用场景里，这类线轴除了原厂配套eSun品牌的500g装耗材，也可以作为通用绕线盘用来收纳拆分的散装耗材，比如把1kg装的耗材拆分缠绕到两个这类线轴上，适配小尺寸打印机的料架安装空间，也能减少大卷耗材长时间暴露在空气中的受潮面积。做设备结构设计时，这个线轴的三维模型可以直接导入装配体，用来校核料架的安装空间、辊轴长度、挡料结构的位置，不用再反复测量实物尺寸调整结构，能大幅缩短设计迭代的周期。需要注意的是，线轴的挡边外圆做了细微的锥度设计，堆叠存放时不会出现卡滞，多个线轴叠放时可以自动对齐，节省仓储和运输的空间，内孔的加强筋做了均匀分布，在料架上转动时的动平衡表现更好，高速送料时不会出现线轴跳动导致的送料精度波动，哪怕是打印高精度零件时，也不会因为线轴的转动问题出现层纹不均的情况。很多人做线轴设计时会把内孔和辊轴的配合间隙做的过大，导致线轴转动时窜动，这个结构里内孔和常规20mm、25mm直径的料架辊轴配合间隙控制在0.8-1.2mm之间，既保证转动顺畅，又不会出现过大的窜动量，辐条的位置也做了优化，不会和料架上的挡料杆、传感器产生干涉，适配绝大多数开源和商用桌面级FDM设备的料架结构。
