XT60F型大电流电源接插件结构设计

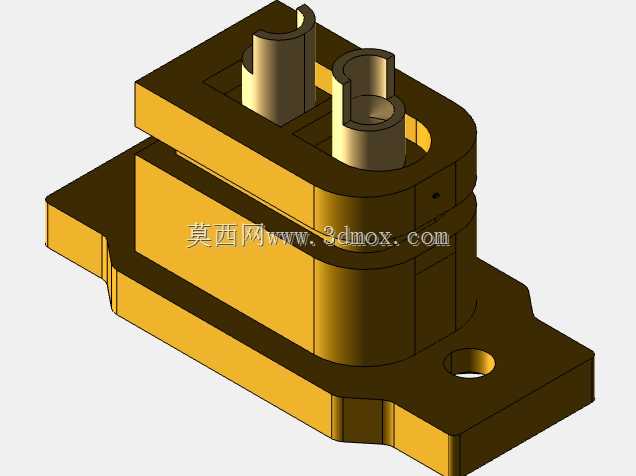

　　在航模动力系统、小型储能设备、便携大功率供电装置的电路搭建场景里，接插件的接触可靠性、载流能力与安装便捷性，直接决定整套供电链路的运行稳定性，XT60F插头正是针对这类高功率密度、频繁插拔的使用需求开发的板载式接插件。不同于常规引线式接插件需要额外做线束固定，这款插头采用法兰式安装结构，底座延伸出带安装孔的固定翼，安装时可直接通过M2规格紧固件将插头固定在设备壳体、PCB板或者绝缘安装板上，安装孔位的中心距经过适配常规航模电调、分电板的安装间距设计，不需要额外做安装位的二次改制，能直接适配现有多数动力供电设备的面板开孔尺寸。

　　从功能特性上看，这款插头的插合端采用防呆式轮廓设计，外壳的非对称椭圆结构能完全避免插反导致的电源极性接反问题，插合时公母端的外壳会先形成导向定位，再让内部的铜质插针与插孔完成接触，插合到位后外壳的卡扣结构会形成轴向限位，在设备受到振动、冲击的工况下不会出现松脱断电的情况。内部的导电接触件采用冠簧式插孔结构，插针插入后插孔的多片弹性接触片会从周向抱紧插针，有效接触面积远大于普通片式接插件，持续载流能力可以满足60A以内的大电流传输需求，接触电阻控制在毫欧级，大电流工况下的温升远低于常规接插件，不会出现接插件过热导致的绝缘外壳软化、接触失效问题。

　　设计过程中首先考虑的是绝缘外壳的耐温与绝缘性能，外壳采用带玻纤增强的尼龙材质注塑成型，耐温范围覆盖-20℃到120℃，既可以满足北方冬季户外低温环境下的使用韧性要求，也能承受大电流持续工作时的接触温升，不会出现高温下外壳变形的问题。外壳的壁厚经过结构强度校核，在频繁插拔的受力位置做了局部加厚处理，插拔过程中不会出现外壳开裂的情况，插合面的缝隙控制在0.1mm以内，日常使用中可以阻挡大部分灰尘、飞溅的水滴进入接触腔，避免接触件氧化或者短路。

　　安装边界方面，这款插头的主体轮廓为阶梯式矩形结构，法兰安装面的厚度为2mm，安装后插头主体突出安装面的高度为12mm，插合方向的总长度在公母端完全插合后为18mm，不会占用过多设备内部的布线空间，适合内部空间紧凑的小型大功率设备使用。接线端的插针尾部采用焊片式结构，可以直接焊接导线或者PCB板上的焊盘，焊片位置做了防焊料溢流的挡边设计，焊接时焊料不会顺着插针流到接触腔内部，避免插合时出现卡滞或者接触不良的问题。

　　在实际选型应用中，这款插头除了航模动力系统的电池与电调连接场景，还可以用于小型便携储能电源的输出接口、电动工具的电池包接插端、大功率LED照明设备的供电连接，相比传统的香蕉插头、T型插头，它的防呆设计、防松脱结构、载流稳定性都有明显优势，安装时不需要额外设计插头固定结构，直接通过法兰位锁附即可完成固定，能大幅简化设备的结构设计流程，减少接插件固定所需的额外结构件。建模过程中对插合的配合间隙做了精准控制，公母端的配合间隙控制在0.05mm到0.1mm之间，既保证插拔时的顺滑手感，又不会因为间隙过大导致插合后出现晃动，接触件的同轴度公差控制在0.03mm以内，插合时不会出现插针偏斜顶弯的问题，完全符合实际量产零件的公差设计要求。
