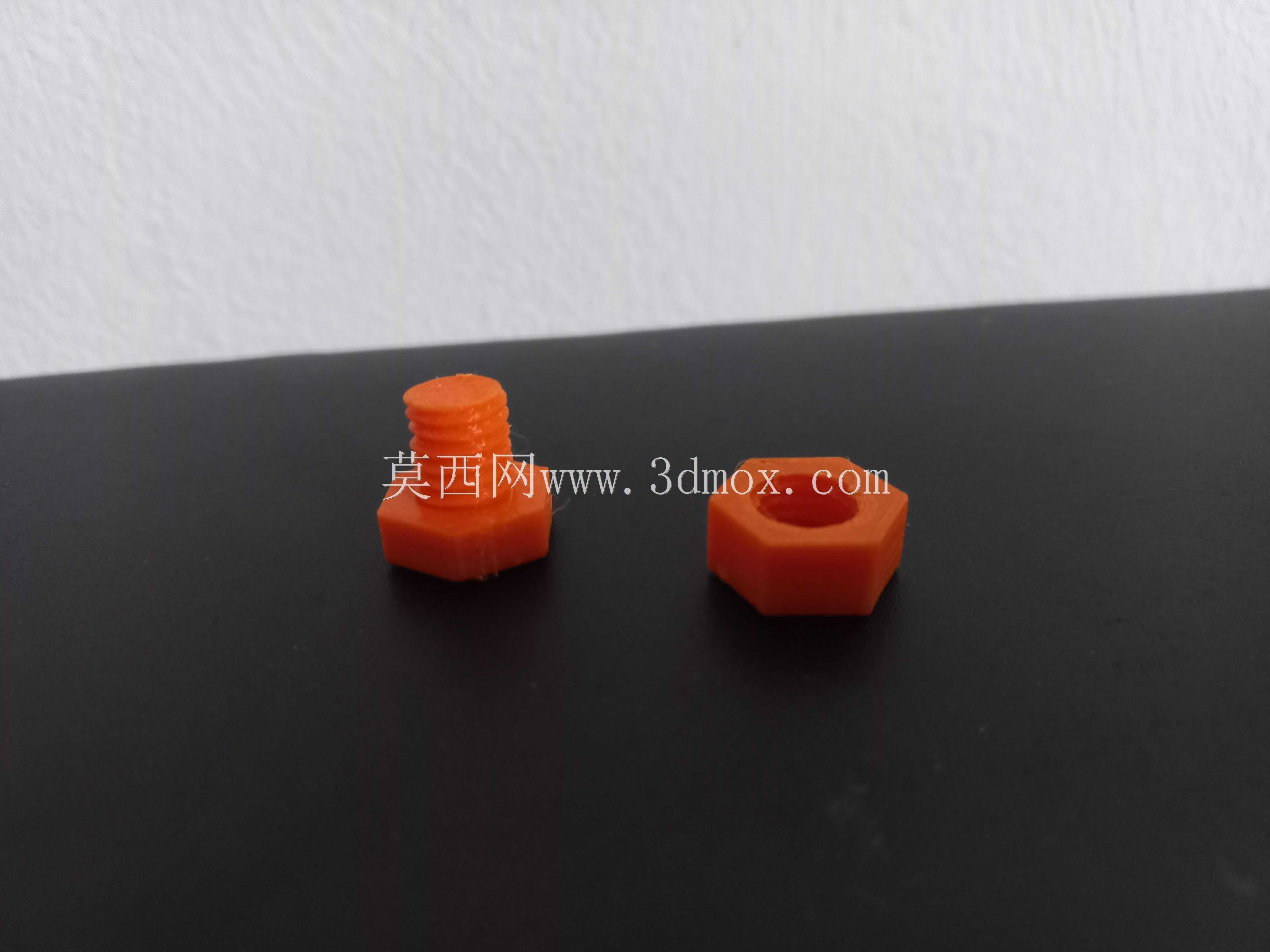

M10规格六角头螺钉与配套螺母组合结构

　　这套M10规格的六角头螺钉与配套螺母，是机械装配领域最基础也最通用的螺纹连接副，日常在非标工装搭建、小型3D打印功能件组装、教学演示结构中都有极高的出镜率。从实际应用场景来看，这类M10螺纹副常被用在低载荷的可拆卸连接工位，比如桌面级3D打印机的框架辅件固定、教学实验台的面板拼接、小型木质或塑料材质的DIY结构锁紧，不需要过高的预紧力，却能满足反复拆装不损伤连接基体的需求。从功能特性上看，六角头的结构设计完全匹配通用呆扳手、活动扳手的夹持尺寸，不需要特殊定制工具就能完成锁紧与拆卸操作，螺钉头部的圆盘式承压面能在锁紧时均匀分散压应力，避免被连接件的表面被压溃，配套的六角螺母厚度符合常规螺纹啮合的长度要求，能保证足够的螺纹牙接触面积，

　　不会出现滑牙、脱扣的失效问题。设计思路上完全围绕3D打印成型的工艺特点做了适配，没有设置过小的锐角或薄壁结构，所有棱角处都做了微小的工艺圆角，避免FDM打印过程中出现翘边、层间剥离的问题，螺纹部分的牙型做了适配打印工艺的公差补偿，不会因为打印过程的材料膨胀导致螺纹旋合过紧或者无法装配，不管是PLA还是PETG材质都能顺利打印出可正常旋合的螺纹结构。从安装边界来看，M10螺纹的公称直径为10mm，六角头的对边尺寸符合标准紧固件的通用尺寸要求，安装时需要预留的扳手操作空间和常规M10外六角螺钉的操作空间一致，螺母的对边尺寸同样匹配标准规格，不需要额外扩大安装沉孔或者预留特殊操作空间，螺钉的长度可以根据实际连接厚度灵活调整，

　　这套模型里的螺纹啮合长度满足3-5倍螺距的工程要求，能保证连接强度足够应对常规的静载荷场景。在实际建模过程中，这类螺纹结构不需要追求过高的细节精度，重点要保证螺纹牙型的轮廓连续，旋合路径无干涉，六角头部的棱边平直度足够，方便扳手夹持受力，承压面的平面度要控制在合理范围内，避免锁紧时出现偏载导致螺纹受力不均。很多新手在做3D打印螺纹建模时容易忽略公差预留，直接按照理论螺纹尺寸建模，打印出来的零件往往旋合困难甚至根本无法拧入，这套结构的建模过程中特意针对熔融沉积成型的工艺特性做了尺寸偏移，外螺纹的大径做了微小的负向补偿，内螺纹的小径做了微小的正向放大，保证打印完成后不需要二次攻丝或者打磨就能顺利旋合。

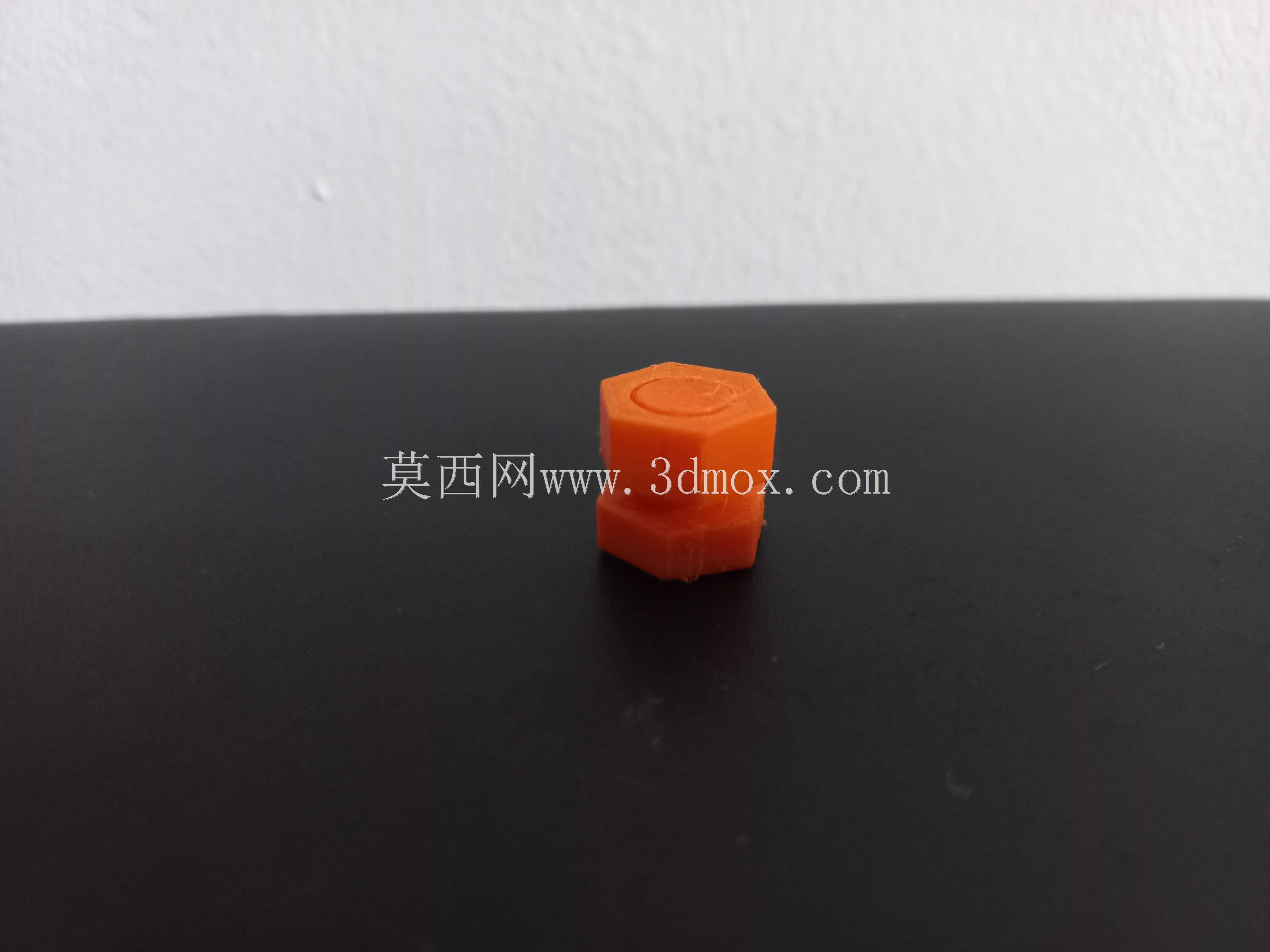

　　另外这套结构的分体式设计也方便单独打印螺钉或者螺母，其中某一个零件损坏时可以单独更换，不需要整套重新制作，在教学场景中，这套模型可以直观展示外螺纹和内螺纹的啮合状态，帮助初学者理解螺纹连接的基本原理，掌握3D打印场景下螺纹结构的建模要点和公差设置逻辑，避免在实际项目中出现螺纹装配失效的问题。在实际设备装配中，这类塑料材质的螺纹副不适合用在高载荷、强震动的连接工位，但是在低载荷、静态固定、需要频繁拆装的场景下，相比金属紧固件有重量轻、绝缘、不会锈蚀的优势，比如桌面级实验装置的外壳固定、展示模型的结构拼接、创客DIY作品的连接，都能发挥很好的作用。建模时还要注意，螺钉头部和螺杆的衔接处做了圆角过渡，避免应力集中导致打印完成后头部和螺杆连接处断裂，螺母的端面也做了微小的倒角，方便螺钉顺利导入内螺纹，不需要刻意对准就能快速开始旋合，提升装配效率。
