三角槽盘配合三角凸轮从动传动结构

　　这套三角凸轮与带槽圆盘从动件的配合结构，属于典型的形锁合凸轮追随传动单元，在轻工包装、自动送料、工位转序类设备中应用十分广泛，尤其适配需要固定角度间歇步进、且对传动锁合可靠性有要求的工位切换场景，相比弹簧力锁合的盘形凸轮结构，它不需要额外设置回程弹簧，依靠槽型轮廓与凸轮上的销轴直接完成双向力传递，在高速轻载工况下不会出现从动件跳脱、弹簧疲劳失效的问题，长期运行的稳定性更有保障。

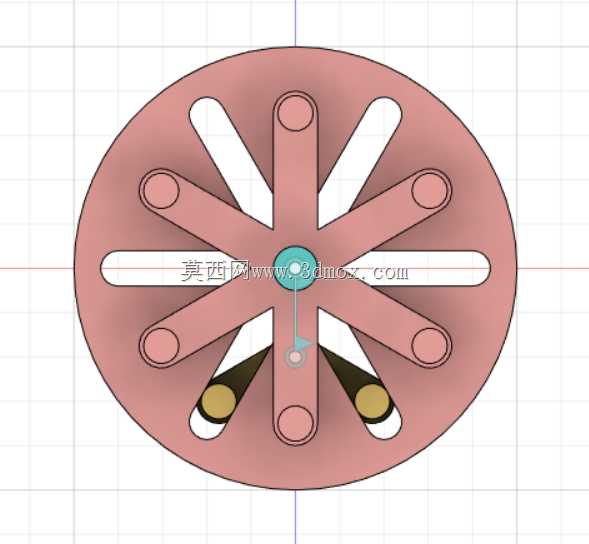

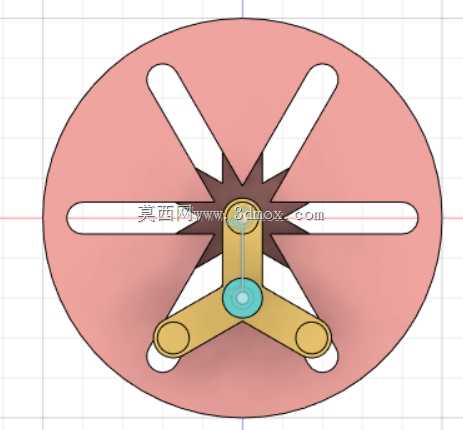

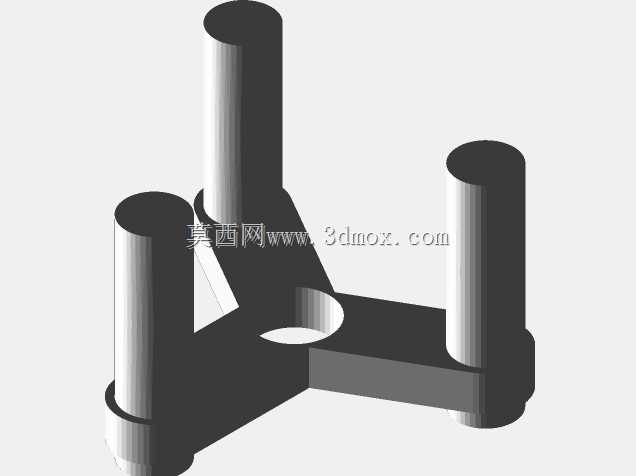

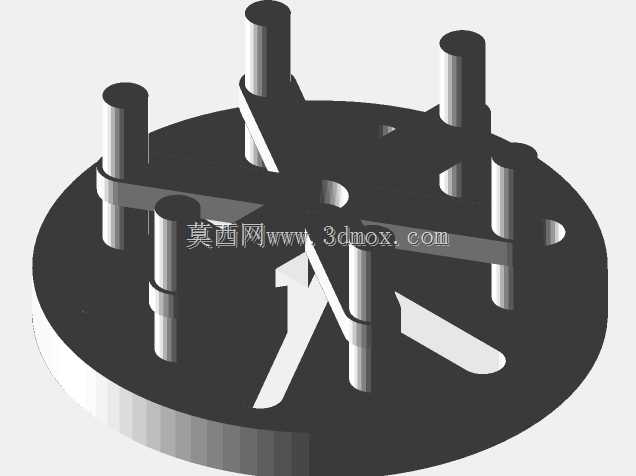

　　从结构功能逻辑来看，主动件为三角轮廓的凸轮盘，中心设置安装轴孔可直接与驱动输出轴连接，三个凸角位置均安装有圆柱销轴，销轴嵌入从动圆盘的径向通槽内；从动件为带均布径向槽的圆盘结构，槽的数量与凸轮凸角、销轴数量匹配，中心同样设置转动副安装位，与凸轮保持同轴安装布局。当凸轮做连续整周回转时，三个销轴会依次在对应的径向槽内滑动，推动从动圆盘做规律性的间歇回转运动，每回转一周，从动件会完成三次步进动作，每次步进的转角固定，停顿时间由凸轮三角轮廓的同心弧段长度决定，可根据实际工位的工艺动作需求调整弧段占比，匹配工位停顿作业的时间要求。

　　设计过程中首先要确定的是运动循环图，根据设备需要的步进次数、停顿时间占比，先绘制凸轮的理论轮廓曲线：三角凸轮的三段工作弧分为推程弧、停歇弧、回程弧，其中停歇弧段的轮廓是以凸轮回转中心为圆心的同心圆弧，此段销轴在槽内无径向滑动，从动件保持静止状态，对应工位的作业工序；推程与回程弧段则按照等速或修正正弦运动规律设计，避免从动件启动、停止瞬间出现刚性冲击，适配中高速运转的工况需求。销轴的直径需要与从动盘上的径向槽宽度做间隙配合，间隙量控制在0.02-0.05mm区间，既要保证滑动顺畅无卡滞，也要避免间隙过大导致传动回差，影响工位定位精度。

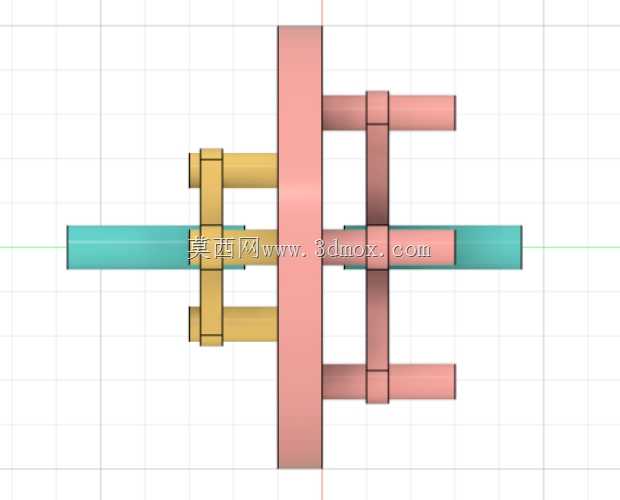

　　安装边界方面，整套机构为同轴盘类布局，轴向厚度可根据传递扭矩的需求调整，径向最大尺寸由凸轮的最大回转半径决定，安装时需要保证凸轮与从动盘的端面平行度误差不超过0.03mm，两构件的同轴度误差控制在0.02mm以内，否则会出现销轴与槽壁偏磨、传动卡滞的问题。从动盘的径向槽两端需要设计卸荷槽，避免销轴滑动到槽端时出现应力集中，导致槽口开裂；凸轮上的销轴安装采用过盈配合加端面铆接的固定方式，防止高速回转时销轴脱出。从动盘的输出端可直接连接转塔、送料拨盘等执行构件，不需要额外添加传动链，整体结构紧凑，占用安装空间小，传动效率可达0.9以上，适合在小型自动化设备的工位分度单元中使用，相比槽轮机构，它的运动曲线更易优化，冲击更小，停顿时间的调节灵活性更强，在轻载分度场景下的适配性更优。

　　实际选型应用时，需要根据负载扭矩核算销轴的剪切强度与槽壁的挤压强度，若传递扭矩较大，可适当增加销轴直径、提升构件材料的热处理硬度，凸轮与从动盘可采用45号钢调质处理，销轴采用轴承钢淬火处理，表面粗糙度控制在Ra1.6以下，降低滑动摩擦的磨损量；若用于低速轻载的演示类或小型轻工设备，也可采用工程塑料材质加工，降低运行噪音与整体重量。这套结构没有易损的弹性元件，日常维护仅需定期在槽与销轴的配合面添加润滑脂，即可保证长期稳定运行，维护成本远低于弹簧回程的凸轮机构与外啮合槽轮机构。
