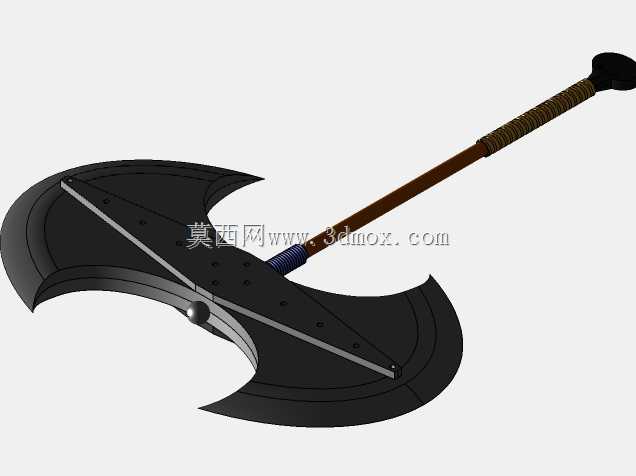

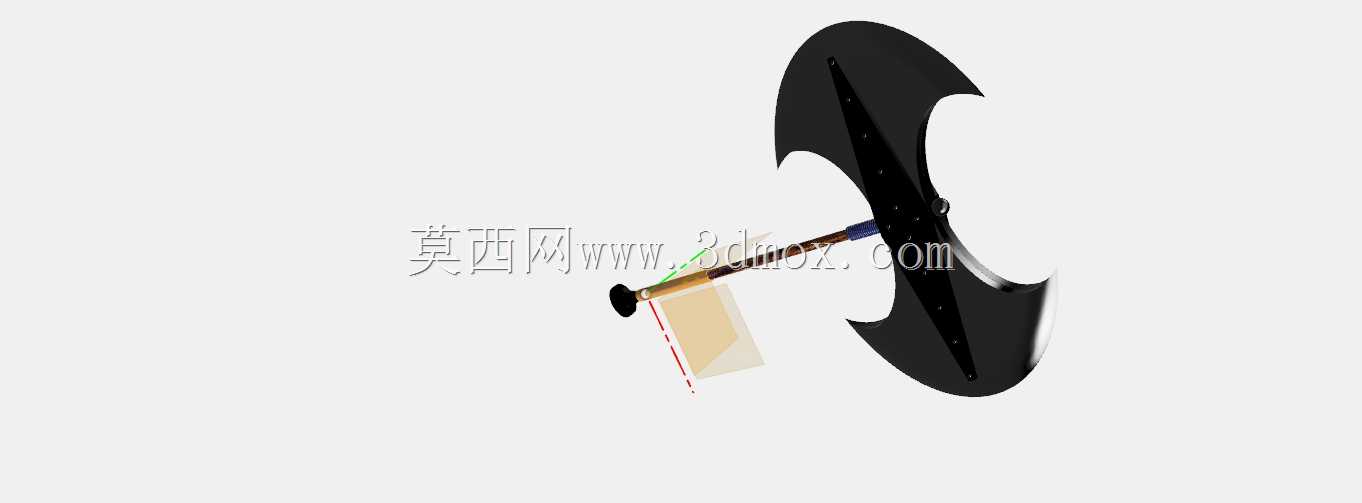

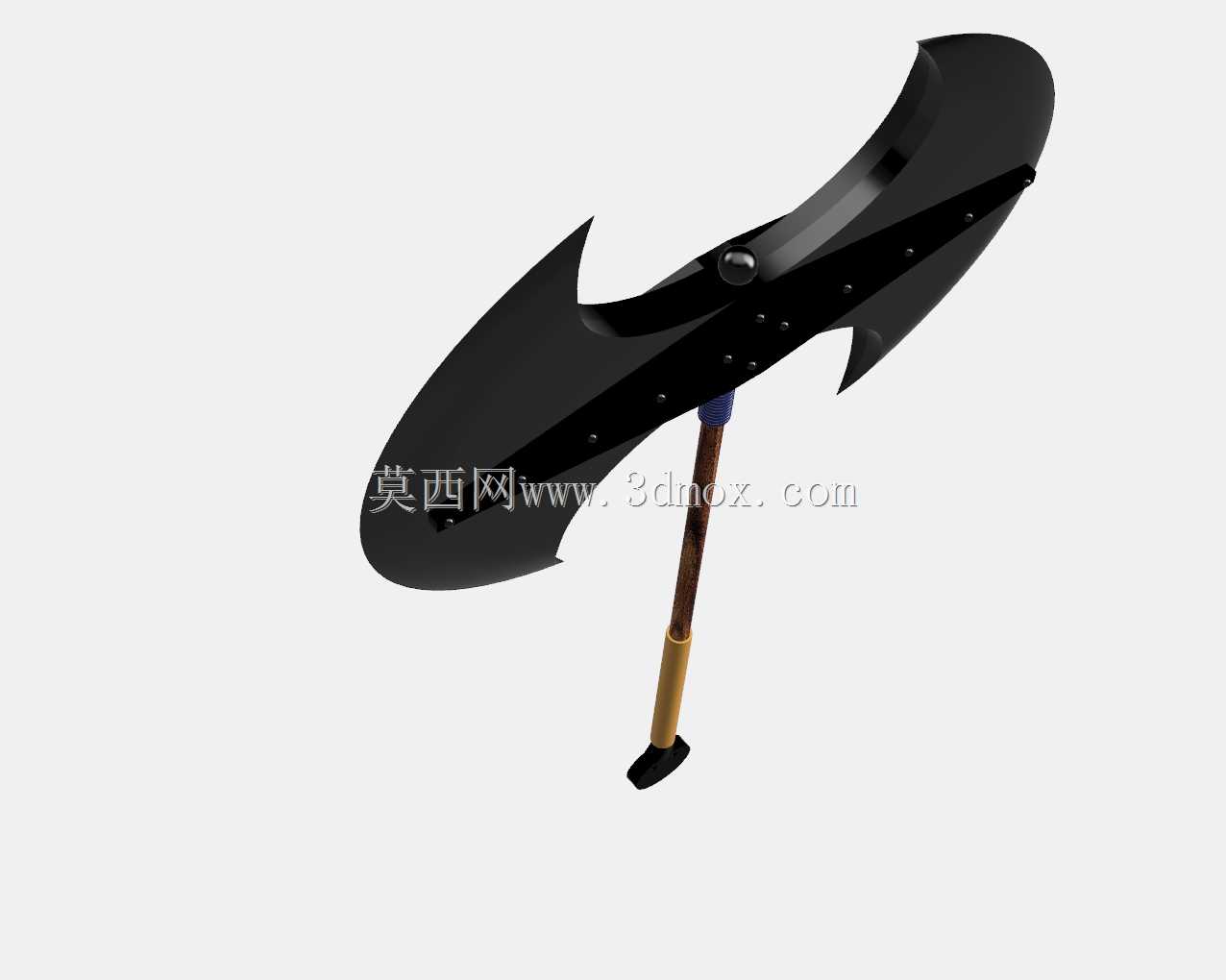

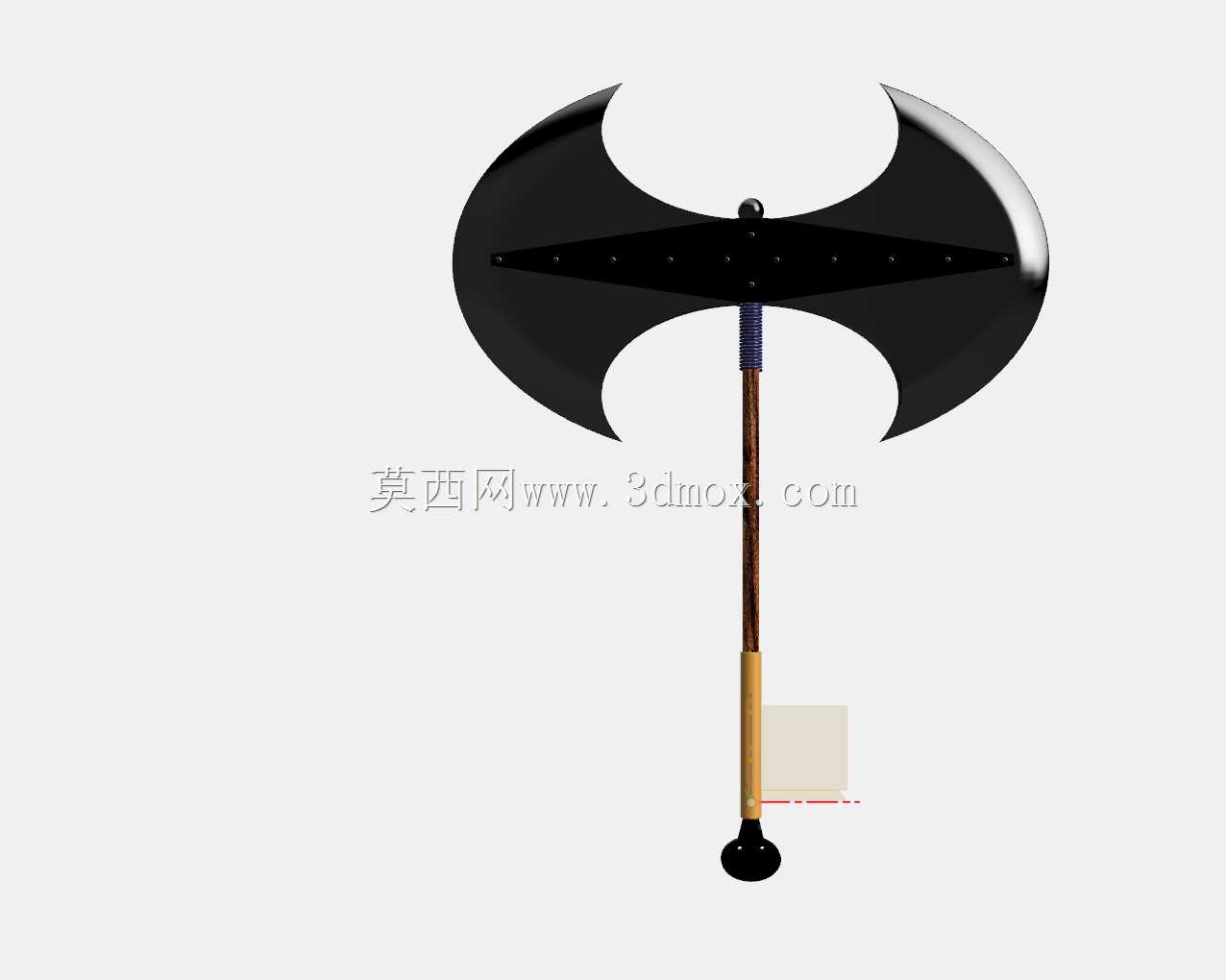

影视道具高碳钢胡桃木柄战斧结构设计

　　本次设计的战斧类器具，最初的应用场景锚定在影视实拍道具、主题场馆陈设以及冷兵器文化爱好者的收藏展示领域，区别于传统实战斧具的厚重设计，这款产品在结构平衡、握持手感以及视觉表现力上做了针对性的优化。从实际用途出发，作为影视道具使用时，需要兼顾镜头前的金属质感呈现与拍摄过程中的操作安全性，因此在刃部结构设计上，没有采用开刃的锐角结构，而是将刃口厚度控制在3mm以上，既保留了冷兵器的凌厉视觉轮廓，又能避免拍摄过程中剐蹭造成的人员受伤，同时整体重量控制在1.2kg左右，适配演员长时间握持完成挥砍、格挡等动作的需求，不会因为过重导致动作变形或者肢体劳损。

　　在功能特性的设计上，斧身主体采用高碳钢材质的结构设定，整体斧身轮廓做了不对称的弧形延展，斧刃前端延伸出尖锐的突刺结构，斧尾端同样做了上翘的刃形设计，区别于传统木工斧的对称平直刃口，这种造型在视觉上更具冲击力，同时在配重上做了精准的调校：斧身靠近手柄安装的位置做了局部加厚处理，将整体重心控制在手柄前端距离斧身安装面80mm的位置，握持时既不会因为重心过于靠前导致挥砍时手腕受力过大，也不会因为重心靠后丧失挥击的惯性感。手柄部分采用胡桃木材质的分体式结构，手柄与斧身的连接采用贯穿式销钉固定，在斧身的安装槽内预留了0.2mm的过盈配合量，装配时通过木柄的挤压变形实现紧密贴合，同时在手柄靠近尾部的位置做了收窄的防滑纹理设计，尾部加装了金属材质的尾堵，既可以避免使用过程中木柄端部开裂，也能在倒持器具时实现尾部的钝击功能，尾堵的直径比手柄端部大5mm，形成自然的挡边，防止握持时手从尾部滑脱。

　　设计思路上，最初的草绘阶段先确定了整体的轮廓比例，总长度控制在720mm，其中斧身部分的纵向长度为280mm，手柄长度为440mm，这个比例参考了人体工程学中单手握持长柄器具的舒适尺寸，适配身高165cm到185cm之间的使用者单手握持或者双手辅助握持的操作需求。斧身的曲面造型没有采用规则的圆弧过渡，而是在刃部的弧线上做了三段不同曲率的变化：靠近前端突刺的位置曲率半径为120mm，中间主刃段曲率半径为350mm，靠近尾部上翘刃的位置曲率半径为180mm，这种变曲率的曲面设计既避免了规则圆弧带来的呆板感，也让光线照射在斧身表面时能形成更有层次的反光效果，提升视觉质感。在安装边界的设计上，斧身的手柄安装孔为矩形截面，截面尺寸为28mm×18mm，孔的深度为120mm，木柄对应的安装端做了匹配的锥度，从端部的27.5mm×17.5mm过渡到安装槽底部的28.5mm×18.5mm，装配时从斧身顶部打入两个直径6mm的钢制销钉，销钉贯穿斧身和木柄，销钉两端做沉头处理，沉头深度1.5mm，装配后将沉头位置打磨平整，保证斧身表面的光滑度，不会出现凸起的结构勾挂衣物或者道具服饰。

　　在细节结构处理上，斧身表面没有做多余的装饰纹路，而是通过曲面的光影变化体现金属质感，斧身与手柄连接的位置做了一圈2mm宽的凸台，既可以遮挡木柄与金属件之间的装配缝隙，也能在挥击时起到应力分散的作用，避免安装槽边缘因为应力集中出现开裂。手柄部分的胡桃木材质做了弧度处理，整体不是笔直的圆柱结构，而是在距离尾部150mm的位置做了5°的弯曲，贴合握持时手掌的自然弯曲角度，长时间握持也不会出现硌手的问题。作为陈设道具使用时，这款战斧可以搭配立式展示架，展示架的支撑点分别设置在斧身重心位置和手柄尾部，不需要额外的固定结构就能稳定放置，整体的黑色金属表面搭配深棕色胡桃木手柄，适配多种风格的展示场景，不管是冷兵器主题展馆还是影视主题的空间陈设，都能呈现出对应的质感。在结构强度校核上，针对斧身与手柄的连接位置做了受力模拟，当斧身前端施加100N的横向冲击力时，连接位置的最大应力为120MPa，远低于高碳钢的屈服强度，木柄部分的最大压应力为18MPa，也在胡桃木的承压范围内，能够满足日常展示、道具操作过程中的受力需求，不会出现结构松动或者断裂的问题。
