双段弯折波纹软管三维结构设计

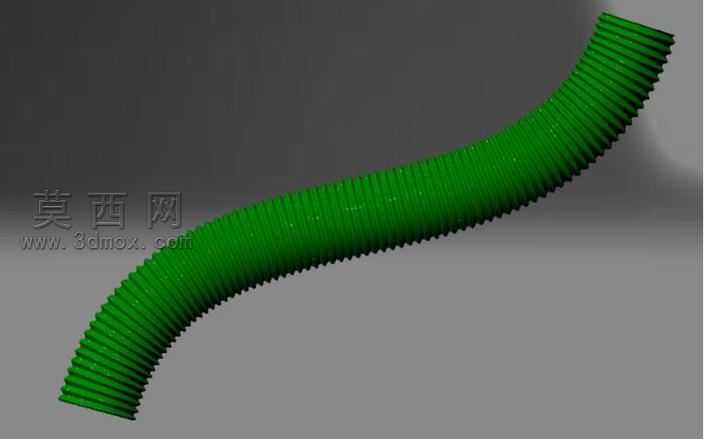

本作品为双段弯折形态的波纹软管三维建模设计，整体采用空间连续曲线作为管路的中心走向轨迹，建模过程中首先完成三维空间扫掠路径的绘制，精准把控两段弯折区域的曲率半径与过渡角度，避免路径出现锐角转折保证后续扫掠特征的生成质量。建模时以圆形截面作为基础轮廓，沿中心路径完成扫掠生成基础管体，之后在管体外壁构建等距排布的环形波纹结构，波纹的凸起高度、凹陷深度以及节距参数均经过统一约束，保证整段管路的波纹结构规整一致，还原柔性波纹软管可弯折形变的结构特征。模型分为上下两段不同配色的管体区域，上段采用鲜亮绿色材质，下段采用浅淡的青绿色材质，材质参数设置中调整了合适的粗糙度与反光度，渲染时添加柔和的环境光与定向光源，在管体下方投射出自然的软阴影，清晰呈现管路的空间弯折形态与波纹的凹凸质感。结构设计上充分考虑波纹软管的实际使用特性，两段弯折的角度设置适配常见的管路转向布设场景，管体两端保留平直的连接段结构，可用于后续对接其他管路接头，波纹结构的排布既保证了管路的可弯曲性能，也维持了管体整体的结构强度，避免弯折过程中出现管腔塌陷的问题。建模过程中对所有特征参数进行关联约束，若需调整管路的弯折角度、波纹节距或是管体直径，仅需修改对应参数即可完成模型的快速更新，适配不同规格的柔性波纹管路设计需求，整体模型曲面过渡顺滑无破面，结构特征清晰完整，可用于管路布设演示、柔性管件结构教学或是相关产品的设计参考。
