罗伯特天伟机多线轴机械结构设计

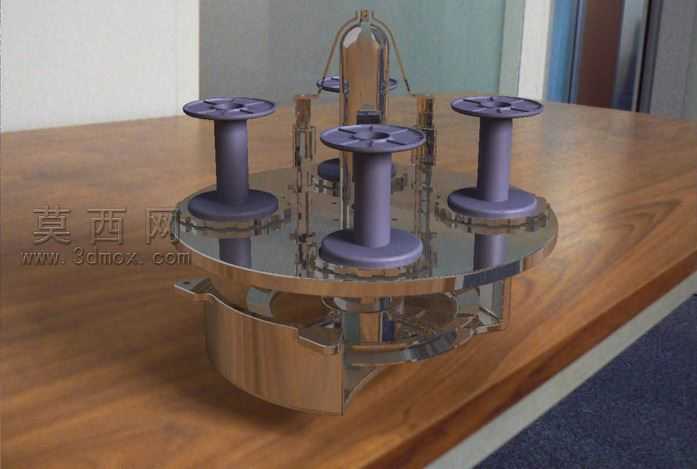

本作品为多线轴式天伟机（罗伯特机）三维建模设计，整体采用回转式圆盘基座布局，核心承载结构选用镜面抛光金属材质，在三维建模过程中对金属基座的反光质感、边缘倒角细节做了精细化处理，还原了金属构件的真实加工质感。模型共设置四个对称分布的立式线轴工位，每个线轴采用深紫色硬质工程塑料材质，建模时精准还原了线轴顶部的卡槽结构、中部绕线柱的锥度过渡、底部法兰盘的定位凸台，确保线轴与基座安装位的配合精度符合实际装配要求。基座中心设置立式导向支架结构，支架上集成了过线导杆与定位卡扣，建模时对导杆的圆柱度、支架的薄壁结构做了壁厚校验，避免出现结构干涉问题。基座下部设置回转驱动仓结构，仓体采用弧形曲面设计，建模时通过曲面放样、布尔运算完成仓体与上部圆盘的衔接，确保整体结构的连贯性。设计过程中遵循机械装配的逻辑关系，所有零部件的安装定位都预留了合理的装配间隙，线轴可绕自身轴线自由转动，上部圆盘可围绕中心轴完成回转动作，完全还原该类绕线设备的运动逻辑。材质渲染阶段，针对金属部件调整了反射率与粗糙度参数，模拟不锈钢构件的镜面反射效果；针对塑料线轴调整了漫反射颜色与哑光质感，区分不同材质的视觉差异；对木质承载台面做了木纹纹理映射，提升整体渲染场景的真实感。整体结构设计紧凑，工位布局对称合理，既满足多线轴同时作业的功能需求，也兼顾了设备外观的规整性，可作为纺织绕线类设备的结构参考模型，也可用于机械结构教学演示场景。
