彩色可视化联轴器结构展示三维作品

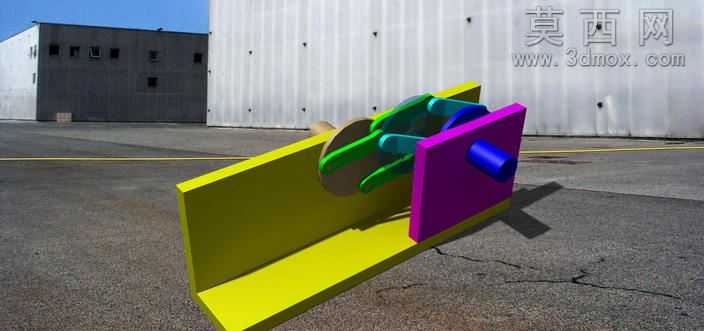

本作品为联轴器的三维结构展示模型，采用CATIA V5R21软件完成全参数化建模，整体建模过程遵循机械零件设计的规范逻辑，先完成核心传动连接结构的草绘轮廓搭建，通过凸台、旋转、凹槽等基础特征命令生成主体基座、主动连接端、从动对接端、中间弹性传动组件的基础实体，再对各部件的配合接触面、定位卡槽、传动咬合齿等细节结构进行精细化特征处理，确保各零件的装配公差符合机械设计的常规配合要求。模型采用分色渲染方案来区分不同功能的组成部件，承载基座使用亮黄色哑光材质模拟工程塑料或涂装金属的视觉效果，中间的弹性传动爪结构使用翠绿色半通透材质，直观展现其弹性缓冲的功能属性，从动端对接板使用洋紫色哑光材质，连接轴头使用深蓝色金属质感材质，不同部件的色彩区分清晰，无需剖切即可直观分辨各结构的位置与功能边界。渲染阶段采用户外实景环境贴图作为光照来源，模拟自然日光下的材质光影表现，添加了柔和的地面投影效果，让整体模型的展示更具真实立体感。从结构设计来看，该联轴器属于弹性爪式联轴器范畴，中间的多爪形弹性元件可在主动轴与从动轴之间传递扭矩的同时，补偿两轴之间的径向、角向与轴向安装偏差，同时具备一定的减震缓冲作用，基座部分的L型承载结构可直观展示联轴器的安装定位方式，各部件之间的装配关系清晰明了，可用于机械原理教学、传动结构方案演示、产品选型参考等场景。建模过程中对各零件的装配约束关系进行了完整定义，可实现装配体的运动仿真演示，直观展现动力传递过程中各部件的运动状态，弹性元件的形变空间也在模型中做了合理预留，符合该类联轴器的实际工作原理，整体模型结构完整，细节表现到位，不同材质的渲染搭配让原本复杂的机械装配结构变得直观易懂，能够帮助观看者快速理解弹性联轴器的工作逻辑与结构组成。
