十字槽轮间歇传动机构结构设计

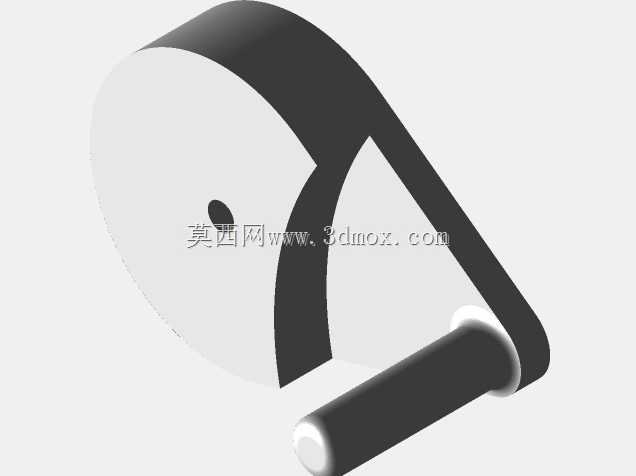

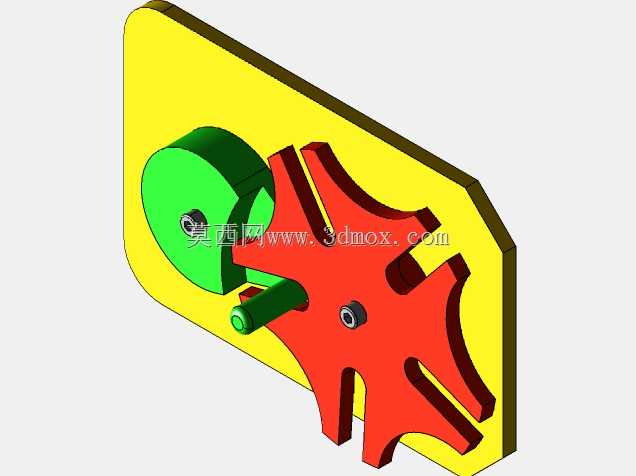

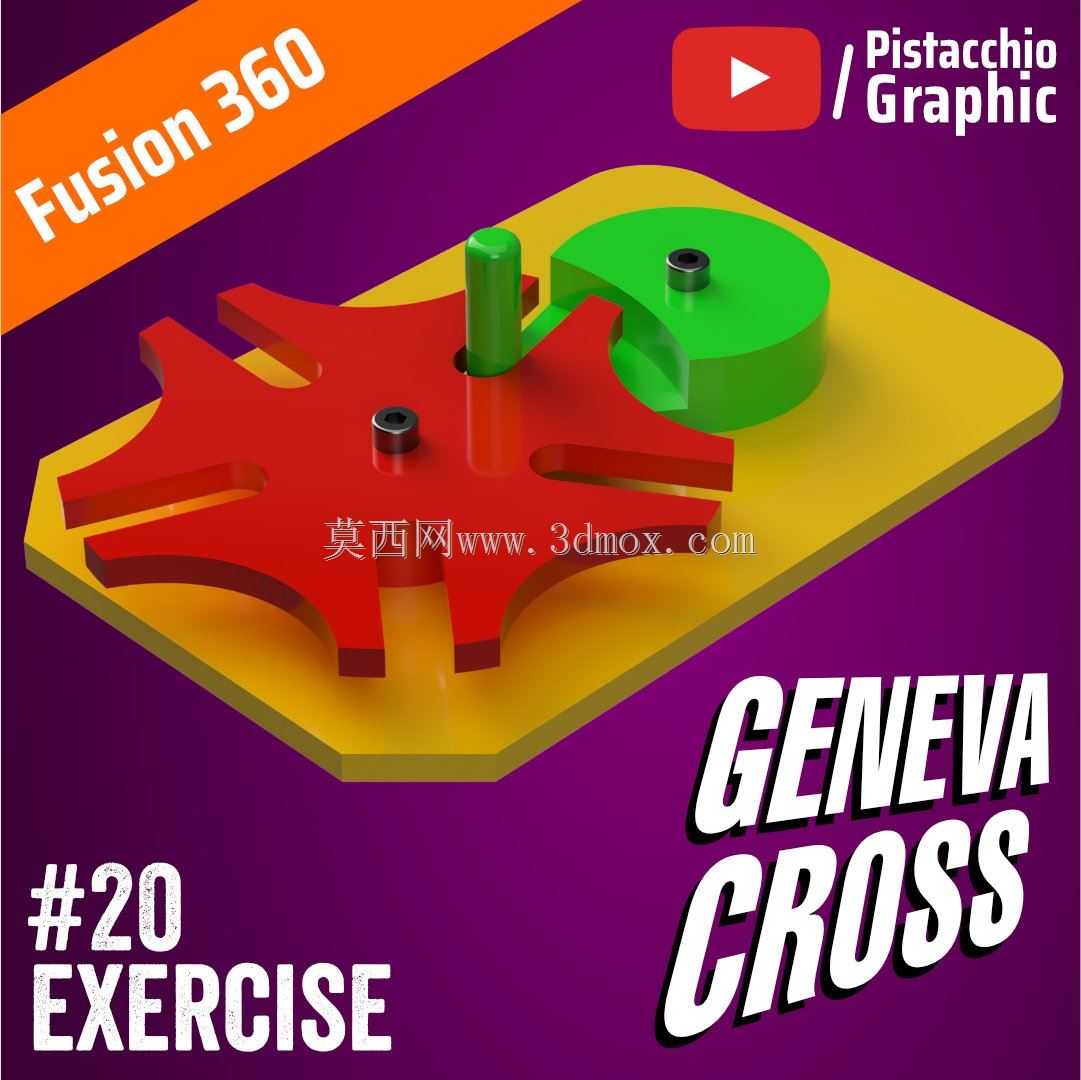

　　该间歇传动结构核心采用十字槽轮配合主动拨销的经典传动形式，可将主动件的连续匀速回转运动，转换为从动槽轮的单向间歇回转动作，这类结构在轻工自动化进给、多工位转台分度、包装机械送料、印刷设备工位切换场景中应用极为广泛，相比棘轮间歇传动，槽轮传动的运动冲击更小，分度定位精度更稳定，适合中低速、等分工位的间歇动作需求。从结构布局来看，整套机构采用平板式安装基座，所有传动部件均布置在同一安装平面上，主动拨盘的回转中心与从动十字槽轮的回转中心保持固定中心距，主动轴上的圆柱拨销在进入槽轮径向导槽时，会带动槽轮完成90度定角回转，当拨销脱离导槽后，槽轮上的内凹锁止弧会与主动拨盘上的外凸锁止弧贴合，实现槽轮的位置锁止，避免工位偏移，

　　无需额外加装定位锁止结构即可保持工位静止状态下的位置稳定性。设计过程中首先需要确定槽轮的槽数，该结构采用四槽十字布局，对应每次动作完成90度分度，主动拨盘每回转一周，槽轮完成一次动作与一次静止周期，动停比为固定值，可根据实际工位需求调整槽数来改变单次分度角度与动停时间占比。拨销的直径与槽轮导槽的宽度采用间隙配合设计，配合间隙控制在0.02-0.05mm区间，既保证拨销可以顺畅进入导槽无卡滞，又能减少传动间隙带来的回差，避免分度位置出现偏差。锁止弧的配合面需要保证足够的贴合长度，锁止弧的半径与主动拨盘的基圆半径保持一致，在拨销脱离导槽的瞬间，锁止弧刚好进入配合位置，全程无运动干涉，也不会出现锁止空程。安装基座采用平板式结构，

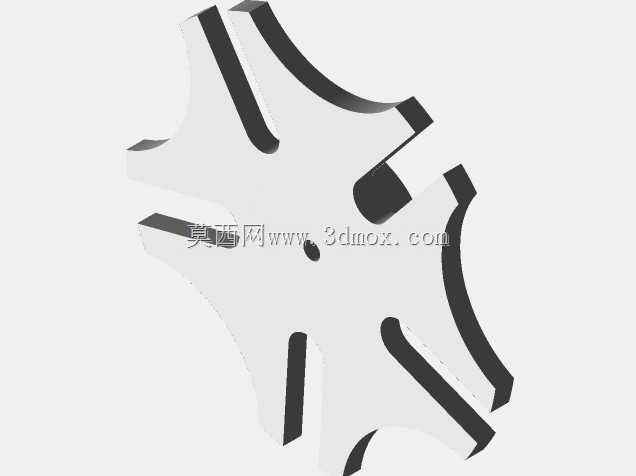

　　两个传动轴的安装孔位需要保证严格的中心距公差，孔位轴线与安装平面垂直度控制在0.01mm以内，避免轴系倾斜导致拨销与导槽出现偏磨，缩短机构使用寿命。主动轴与从动轴均采用悬臂式安装结构，轴端设置轴肩与紧固件固定拨盘与槽轮，部件拆装便捷，便于后期维护更换易损件。槽轮的径向导槽边缘做了小倒角处理，引导拨销顺利进入导槽，减少入槽时的刚性冲击，拨销端部采用圆弧过渡，进一步降低接触应力。整套机构没有复杂的异形曲面结构，所有零件均可采用常规铣削、钻削工艺完成加工，加工成本低，装配难度小，适合作为自动化设备的分度执行单元直接集成使用。在实际选型应用时，需要根据负载转动惯量匹配主动轴的驱动转速，转速过高会导致槽轮启停阶段的冲击增大，影响传动平稳性，

　　通常这类槽轮机构的主动轴转速控制在每分钟100转以内，可保证较长的使用寿命与稳定的分度精度。如果需要应用在更高转速的场景，可对槽轮导槽的轮廓做修正线设计，优化拨销进入与脱离导槽时的加速度曲线，降低柔性冲击。该结构的安装边界较为规整，整体为矩形安装平面，安装孔位可根据实际设备的安装需求在基座上灵活设置，不需要额外预留过大的操作空间，可紧凑集成在多工位设备的内部机架上，不会占用过多设备空间。传动过程中，槽轮的输出端可直接连接转台、料盘或者工位夹具，不需要额外增加减速或者换向结构，动力传递路径短，传动效率高，没有过多的功率损耗。日常维护仅需要定期在拨销与导槽的接触位置、传动轴的转动位置添加润滑脂，即可保证长期运行无卡滞，磨损量极小，适合长期连续运行的生产设备使用。
