无人机搭载柔性自适应抓取机械爪结构

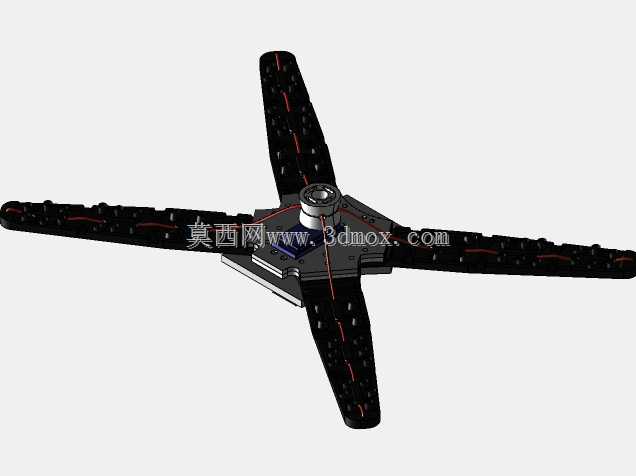

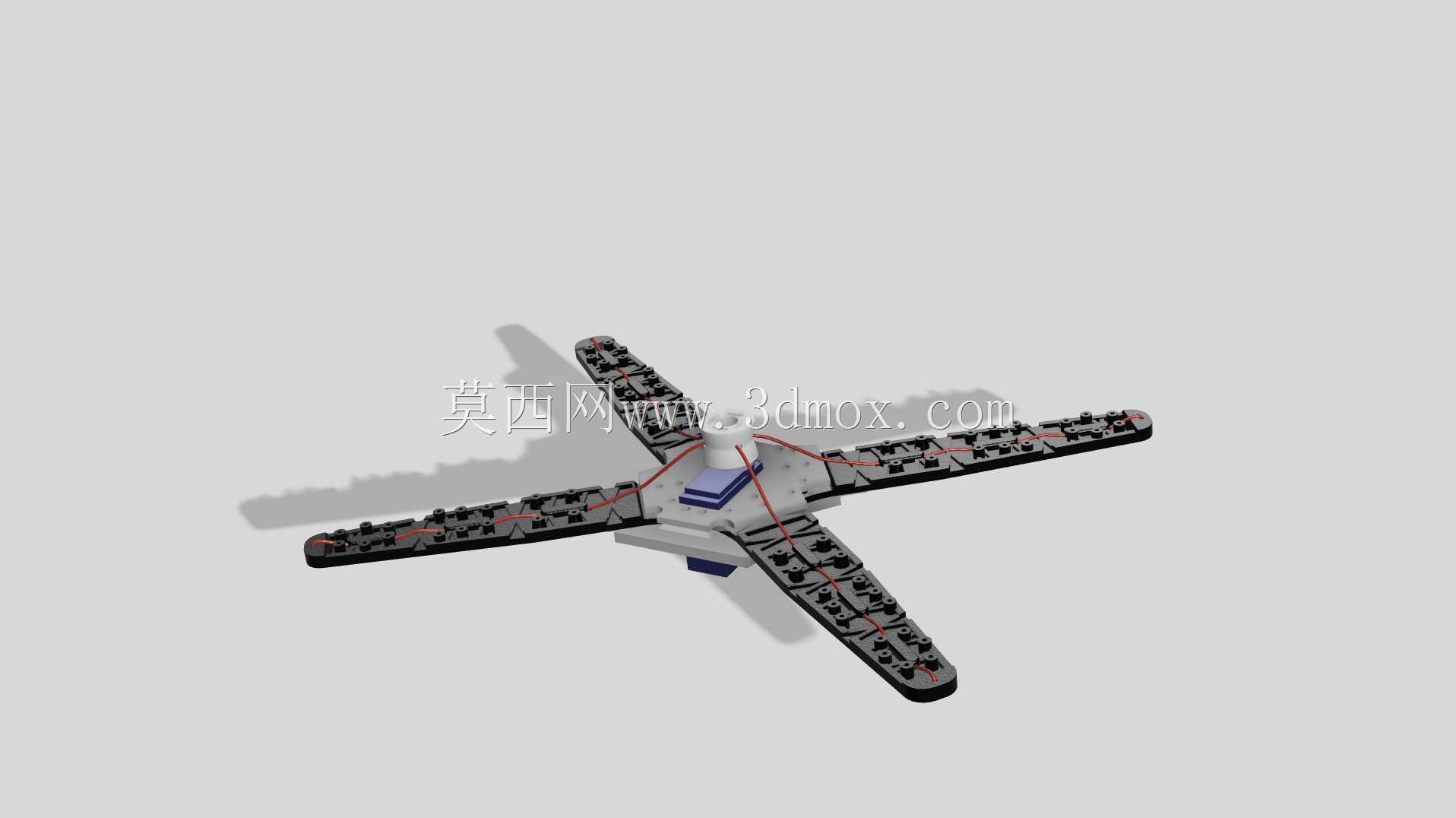

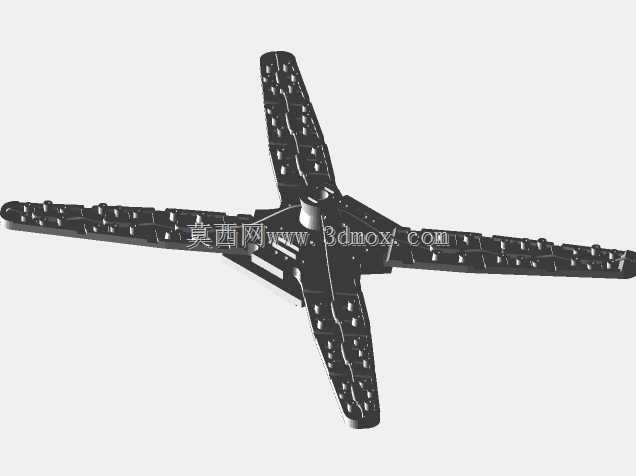

　　这套适配多旋翼无人机的抓取执行机构，核心瞄准低空物流配送、应急物资投送、野外零散样本采集这类需要空中对接非规则形态物件的作业场景，解决常规刚性夹持爪在无人机悬停存在小幅晃动、被抓取物件外形无统一基准时容易出现的夹持滑脱、硬接触磕碰损伤物件的问题。从结构布局来看，整套机构采用十字对称四臂构型，中心基座直接对接无人机底部的载荷安装位，安装孔位适配主流消费级及行业级多旋翼无人机的通用载荷挂载间距，不需要额外定制转接板就能完成固定，整体收拢状态下的外轮廓尺寸不超出无人机旋翼的投影范围，避免飞行过程中臂架突出干扰旋翼下洗气流，影响飞行姿态稳定性。

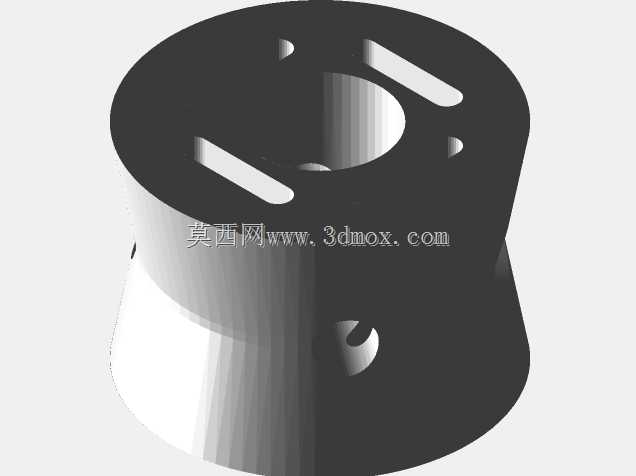

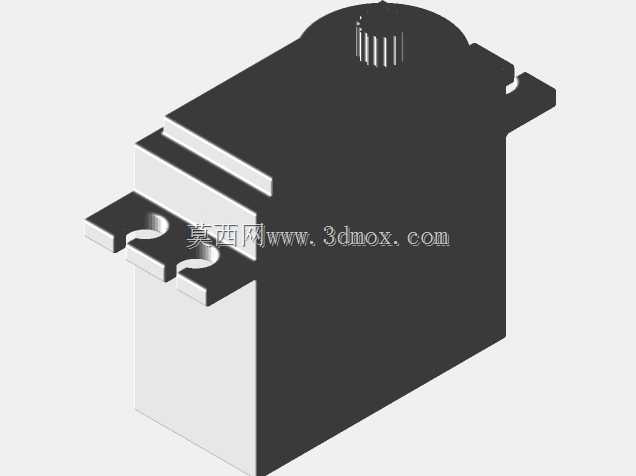

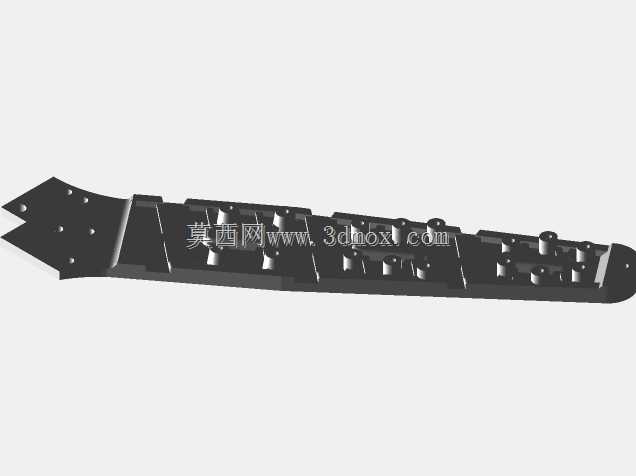

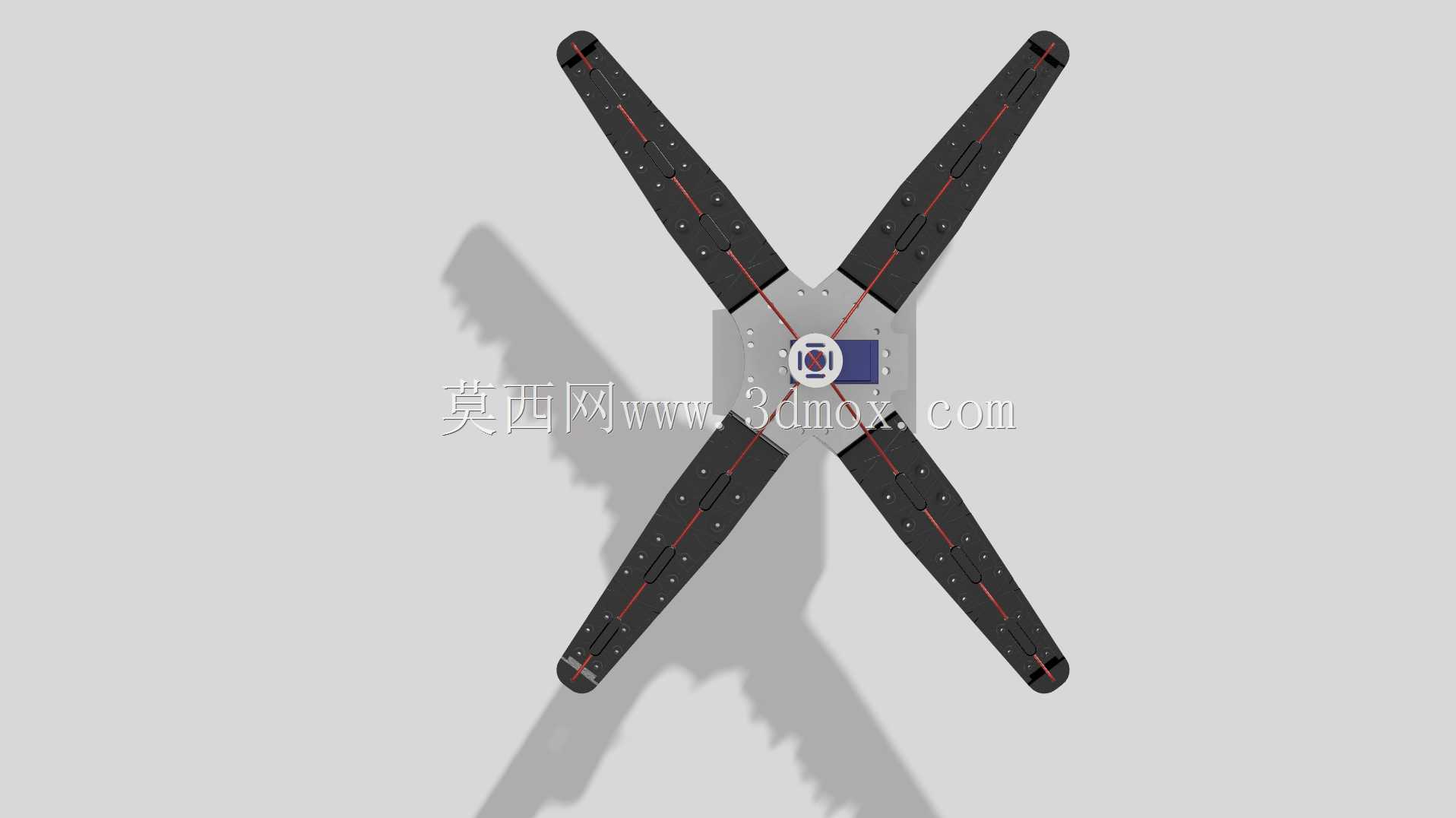

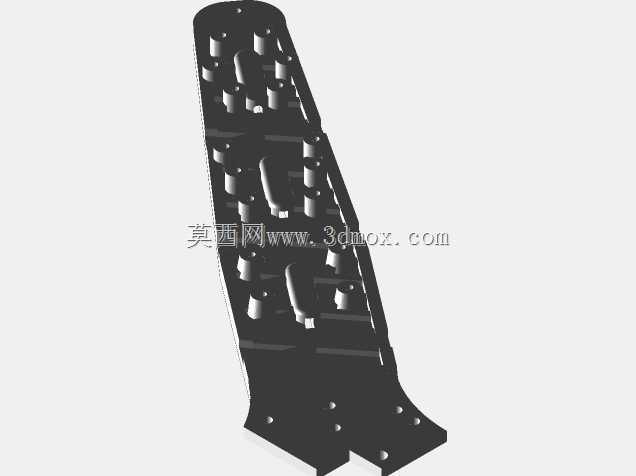

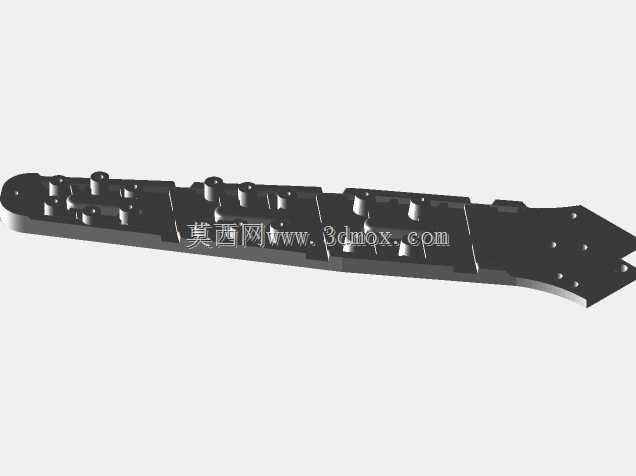

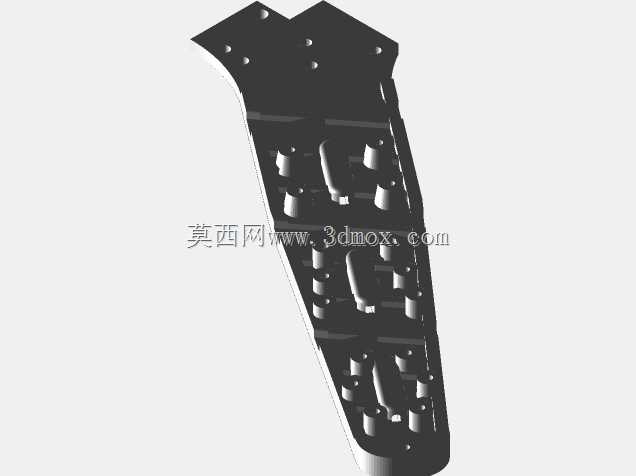

　　四组夹持臂沿中心基座呈90度等角度分布，臂体主体采用轻量化的镂空结构设计，在保证臂体抗弯强度的前提下尽可能降低自身重量，减少对无人机有效载荷的占用，臂架的主体成型可采用激光切割有机玻璃的方式快速打样验证，量产场景下也可替换为碳纤维板材进一步提升强度重量比。臂体靠近夹持端的位置预留了柔性线材的走线槽，牵引夹持臂收拢的传动部件采用高韧性钓鱼线，搭配布置在中心基座处的MG995R伺服舵机提供收束拉力，舵机转动时通过绕线轮同步收束四根牵引线，带动四组夹持臂同步向中心收拢，实现对物件的环抱式夹持，这种线传动的方式省去了复杂的连杆传动结构，既降低了整体结构重量，也减少了传动关节的卡滞风险，在户外多尘、小雨的作业环境下也能保持动作可靠性。

　　夹持臂的接触段采用柔性塑料材质制作，表面做了防滑纹理处理，当夹持不同外形的物件时，柔性臂段可以根据物件的外轮廓产生自适应形变，增大接触面积的同时不会对易碎、软质的被抓取物件造成压损，哪怕是外形不规则的零散包裹、野外采集的植物样本、应急场景下的不规则救援物资，都能通过四臂环抱的方式形成稳定的多点接触支撑，不需要提前根据物件外形定制夹持治具。整套机构的动作逻辑简单，仅需要一个舵机就能完成全部的夹持、释放动作，控制信号直接接入无人机的闲置舵机通道，不需要额外增加独立的控制模块，降低了整机的电路改装难度。

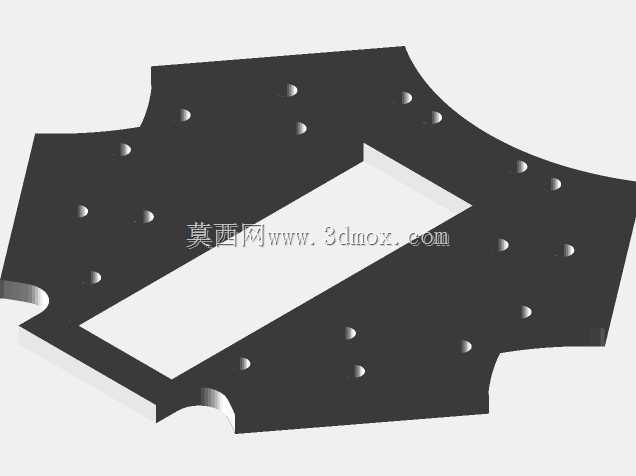

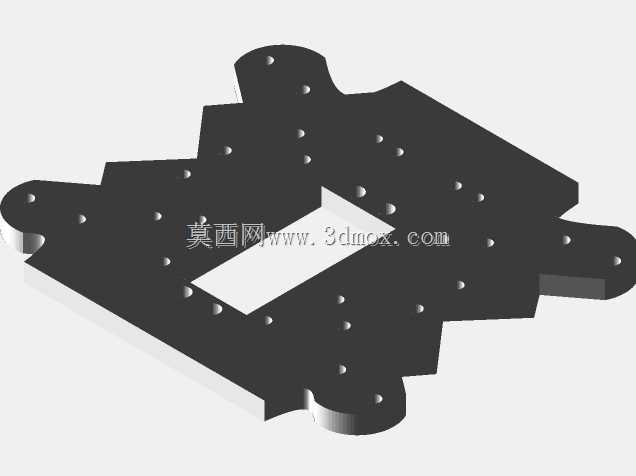

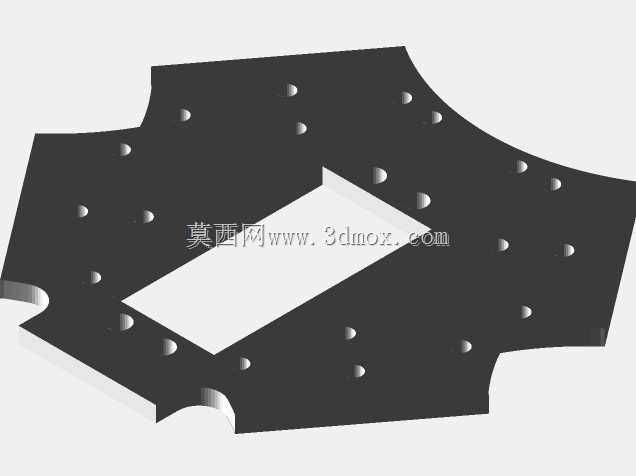

　　从安装边界来看，中心基座的厚度控制在较低范围，安装后不会过度增加无人机的整体重心高度，避免重心偏移影响飞行稳定性，夹持臂的最大张开尺寸可以根据常用的被抓取物件尺寸调整牵引线的初始长度来适配，常规配置下最大可抓取直径接近臂展长度的物件，收拢状态下最小可以夹持直径数厘米的小型物件，夹持力可以通过调整舵机的转动行程来控制，针对不同重量、不同材质的被抓取物件灵活调整，避免夹持力过大损坏物件或者夹持力不足导致物件空中脱落。在实际作业过程中，无人机飞手只需要操控无人机飞至被抓取物件的正上方，缓慢下降高度直到中心基座接近物件顶部，即可触发舵机收拢动作完成抓取，飞至投放点上方后舵机反转释放牵引线，夹持臂在自身弹性作用下自动张开完成物件投放，整个作业流程不需要额外的视觉精准对位，对飞手的操作精度要求更低，适合在野外无精准定位辅助的场景下快速完成抓取作业。

　　这套结构在设计阶段就充分考虑了快速维修更换的需求，臂体、牵引线、舵机都是采用标准化的快拆固定方式，作业过程中如果出现臂体损坏、线材磨损的情况，不需要拆解整个机构就能快速更换备件，适合户外长时间作业的使用需求。同时对称的结构布局也让整套机构的重心始终保持在中心轴线上，不会因为单侧臂体的重量偏差导致无人机挂载后出现重心偏移，减少飞行过程中的姿态修正能耗，提升无人机的续航表现。和常见的无人机下方挂载的单自由度两爪夹持器相比，这种四臂环抱的柔性夹持结构对非规则物件的适配性更强，夹持稳定性更高，自身重量更轻，不需要复杂的传感元件就能完成可靠抓取，整体成本更低，适合在中小载荷的多旋翼无人机上推广使用，覆盖低空短途配送、野外科考采样、应急救援物资投送等多个场景的抓取需求。
