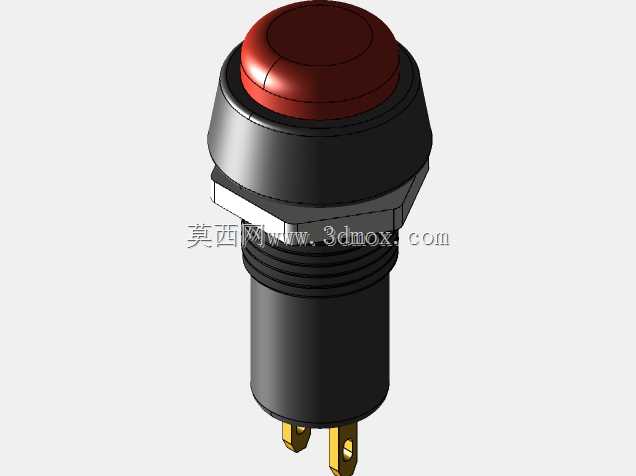

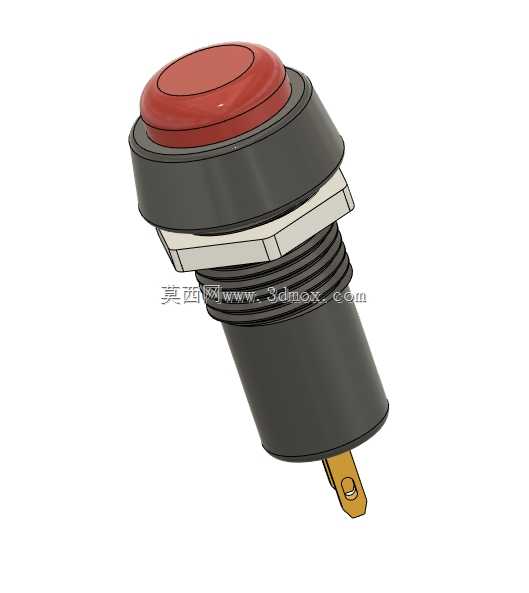

PBS-11A自锁复位按钮结构设计

　　在低压电控回路的人机交互环节，面板安装式按钮是操作人员与设备建立指令交互最直接的载体，这类控件广泛分布在小型工控柜、桌面测试设备、小型机电产品的操作面板上，承担着回路通断、模式切换、启停触发的核心作用。本次涉及的PBS-11A型按钮，覆盖了自锁与自复位两种操作逻辑，能够适配不同的指令触发需求：自复位模式下，单次按压触发触点闭合，松开后触点自动回弹断开，适合点动控制、瞬时信号触发类场景，比如设备的寸动调整、报警信号复位；自锁模式下，首次按压实现触点锁定导通，再次按压才会回弹断开，适合设备电源启停、功能模式切换这类需要保持状态的控制场景。

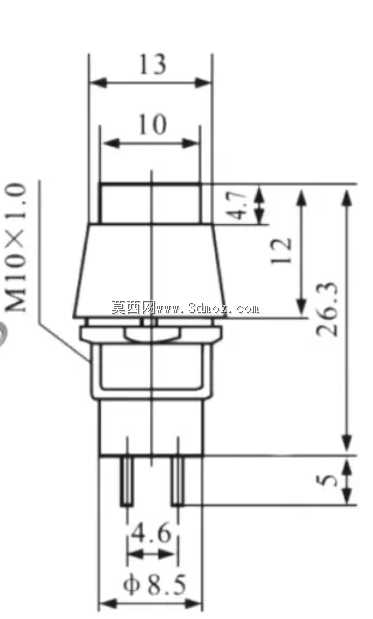

　　从结构设计逻辑来看，这款按钮采用了行业通用的面板卡装式结构，没有额外的法兰固定孔，依靠安装段的弹性卡爪实现与面板的快速装配，这种设计的优势在于安装效率高，面板开孔后直接将按钮推入即可完成固定，不需要从背部拧装固定螺母，适合薄面板的快速装配场景，适配的面板厚度覆盖常规电控箱的冷轧钢板、亚克力面板、ABS塑料面板等常见材质。外形尺寸的设定完全贴合小型化电控设备的布局需求，按钮头部的按压面直径为10mm，头部法兰的最大外径为13mm，这个尺寸既保证了操作人员按压时有足够的接触面积，不会因为按压面过小导致操作误触，同时控制了头部占用的面板空间，在密集排布按钮的操作面板上，能够预留足够的间距避免相邻按键的操作干涉。

　　安装边界的尺寸设定经过了实际装配场景的校验，安装孔直径为8.5mm，这个尺寸是行业内12mm级按钮的通用开孔规格，能够和同规格的指示灯、选择开关实现开孔通用，减少面板加工时的换刀步骤，提升面板加工效率。按钮的总伸出长度从面板安装面算起，头部突出面板的高度为12mm，这个高度既不会因为突出过高容易被外物误碰触发，也不会因为突出过短导致操作人员按压时找不到触感，背部的接线段从面板背面伸出的长度为5mm，加上接线端子的总高度控制在合理范围内，不会因为背部伸出过长占用电控柜内部过多的走线空间，在浅厚度的桌面式设备外壳内也能顺利装配，不会和内部的PCB板、走线槽产生干涉。

　　触点部分的设计匹配了常规低压控制回路的载流需求，250VAC电压等级下3A的载流能力，能够直接驱动小型继电器、接触器的线圈回路，不需要额外加装中间继电器扩容，在小型设备的控制回路中可以直接接入，简化回路设计。按钮的按压行程设定为4.7mm，这个行程长度带有明确的段落触感，操作人员按压时能够清晰感知到触点动作的临界点，不会出现按压后不确定是否触发的情况，操作反馈清晰。整体结构的密封设计适配常规室内设备的使用场景，头部法兰和面板接触的位置可以加装密封胶圈，实现面板正面的防泼溅能力，适合在有少量液体飞溅的生产车间测试工位、普通民用机电设备上使用。

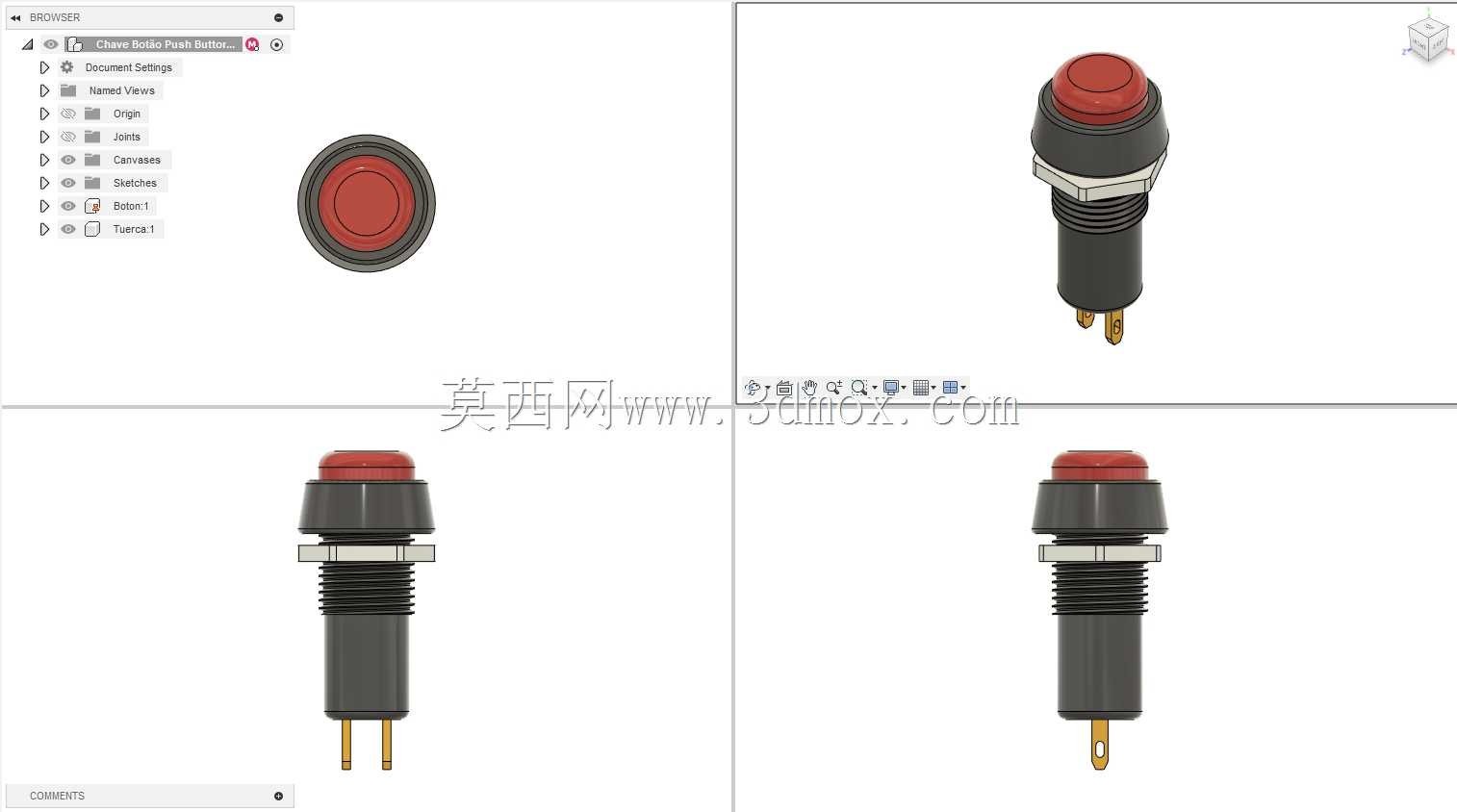

　　在三维建模过程中，需要重点关注卡爪的弹性变形量设计，卡爪在装入面板开孔时的收缩量要足够，同时装入后张开的卡紧力要保证按钮不会因为日常按压出现松动脱出，卡爪的倒角设计要引导安装时的顺利导入，避免安装时卡爪被面板孔壁刮断。另外按钮的按压同轴度也是设计重点，头部按压柱和安装基座的配合间隙要控制在合理范围，既保证按压动作顺畅无卡滞，也不会因为间隙过大出现按压时的晃动，影响操作手感和使用寿命。接线端子的位置要预留足够的接线空间，方便导线插入后螺丝拧紧，不会因为端子距离基座过近导致导线无法插到底，出现接触不良的隐患。
