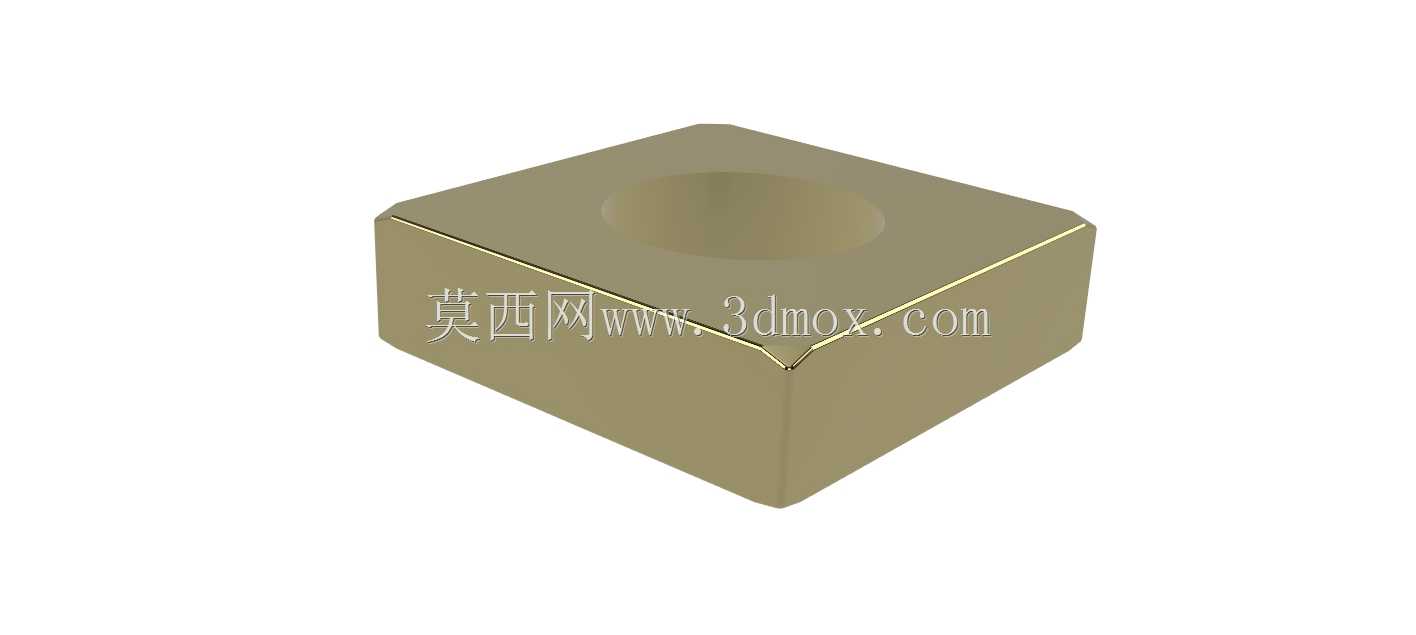

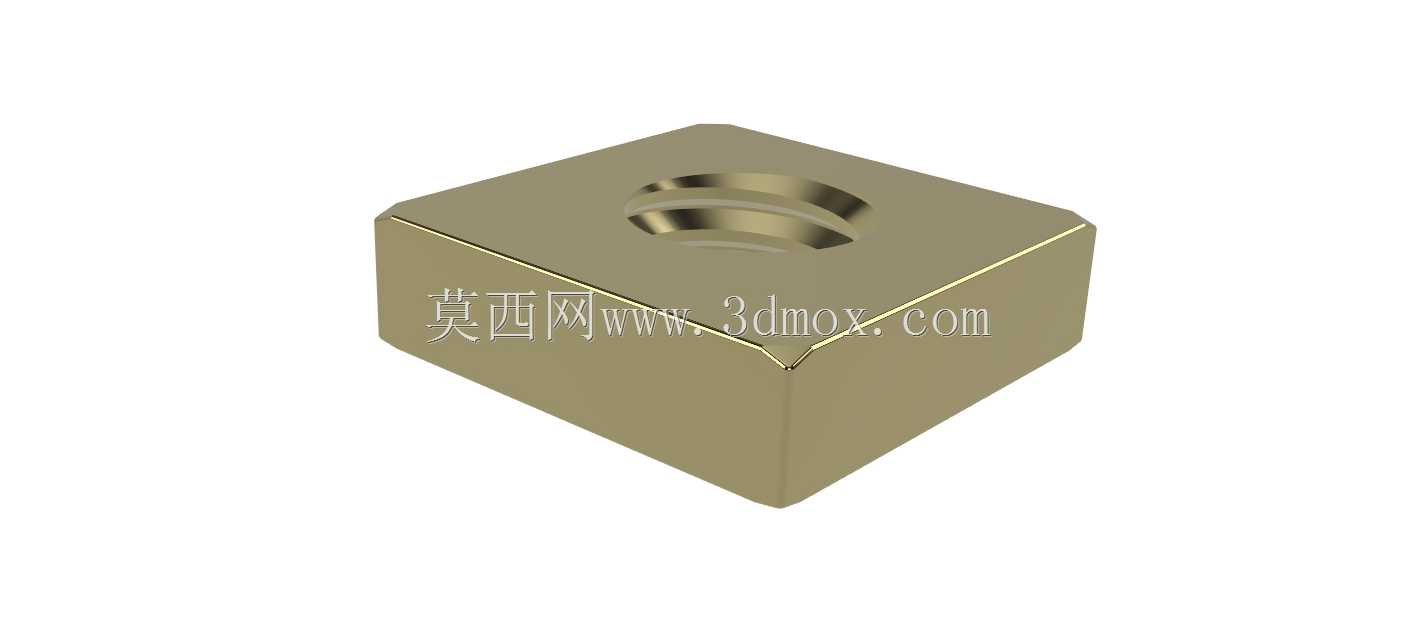

M6规格方形铜质紧固螺母结构设计

　　在低压电气柜内部铜排搭接、小型自动化设备的型材框架拼接、阿根廷地区民用五金配套的紧固场景中，方形螺母的使用占比远高于常规六角螺母——这类螺母依靠方形本体的侧边与安装槽的内壁形成止转配合，不需要额外预留扳手拧动的周向空间，在槽宽受限的安装位里，能直接从型材端部滑入预设的T型槽内，完成螺栓对接前的预定位，不会像六角螺母那样在槽内发生跟转，大幅提升狭小空间内的装配效率。这款M6螺距1mm的方形螺母，本体采用方块式结构设计，中心加工标准公制粗牙内螺纹，螺纹小径、中径、大径均符合普通螺纹公差要求，能和同规格的外螺纹螺栓形成稳定的螺纹副连接，满足常规静载下的紧固需求。从设计逻辑来看，方形螺母的四个侧边均为平直直面，

　　相邻面的垂直度公差控制在合理范围内，当螺母嵌入对应宽度的安装槽后，两个相对的侧边会和槽壁完全贴合，螺栓拧入时产生的周向扭矩会直接通过侧边传递到槽壁上，不需要额外使用工具固定螺母本体，这一特性在封闭型型材、无法从背面触及螺母的安装场景中优势尤为明显，比如铝型材框架的内部走线槽旁的安装位、钣金机箱的内侧压铆槽位，都能依靠这种止转特性完成单人快速装配。螺母的上下端面均做了轻微的倒角处理，既可以去除机加工产生的锐边毛刺，避免装配时划伤操作人员的手部，也能在螺栓拧入时起到导向作用，让螺栓端部更容易对准内螺纹孔，减少螺纹错牙的概率。螺母的厚度方向尺寸经过匹配设计，既保证了足够的螺纹啮合长度，避免螺纹滑牙，也不会因为厚度过大占用过多的安装空间，

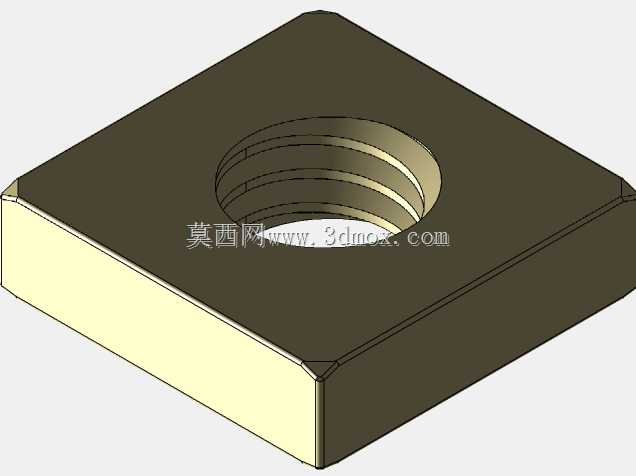

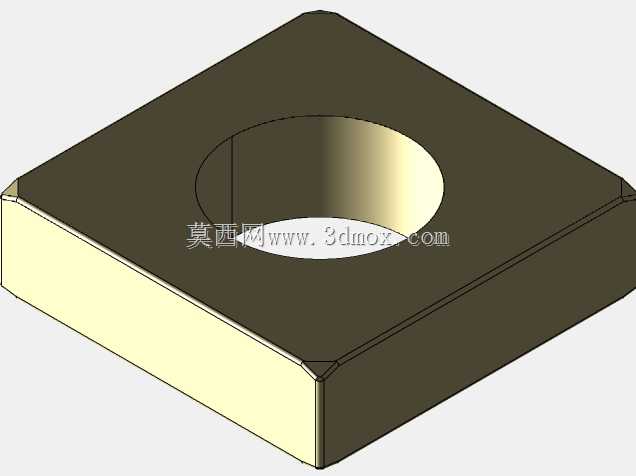

　　适配常规厚度的型材槽深。在实际选型应用中，这类方形螺母常和盘头内六角螺栓、十字槽盘头螺栓搭配使用，用于固定小型传感器支架、电气元件安装板、设备外覆盖件等载荷不大的零部件，相比六角螺母，它不需要在安装位周边预留扳手的操作空间，能让设备的整体结构更加紧凑，减少不必要的空间浪费。在建模过程中，首先确定方形本体的长宽尺寸，保证本体和安装槽的配合间隙控制在合理范围内，既不会因为间隙过大导致螺母在槽内晃动偏移，也不会因为间隙过小造成滑入卡滞；之后在本体中心定位内螺纹孔的位置，保证螺纹孔和本体上下端面的垂直度，避免螺栓拧入后出现偏斜，导致连接应力集中；最后对棱边做倒角处理，还原实际加工后的工艺特征。

　　这类方形螺母在南美地区的民用五金市场应用十分普遍，当地的小型家具组装、简易金属支架搭建、民用电器维修等场景中，常使用这类方形螺母配合手拧螺栓完成快速拆装，不需要复杂的工具就能完成结构的紧固与拆卸。需要注意的是，这类方形螺母的承载能力和本体的材质、螺纹啮合长度直接相关，在有振动的设备场景中使用时，需要配合防松垫圈或者螺纹胶使用，避免长期振动下螺母出现松动；在安装时要保证螺母的端面和被连接件的表面完全贴合，避免出现偏载导致螺纹受力不均，缩短螺纹副的使用寿命。从结构优化的角度来看，部分同类型方形螺母会在其中一个端面加工防滑齿纹，当螺栓拧紧时，齿纹会嵌入被连接件的表面，进一步提升防松效果，但这款螺母采用光面设计，更适合需要频繁拆装的场景，不会因为齿纹压伤被连接件的表面，保证被连接件的外观完整性。在三维建模的细节处理上，螺纹部分采用符合工程实际的简化建模方式，既还原了螺纹的结构特征，也避免了过于复杂的螺纹特征导致模型文件过大，方便在整体设备装配中调用，不会占用过多的系统资源，提升大装配体的运行流畅度。
