手持式线缆剥皮钳结构设计方案

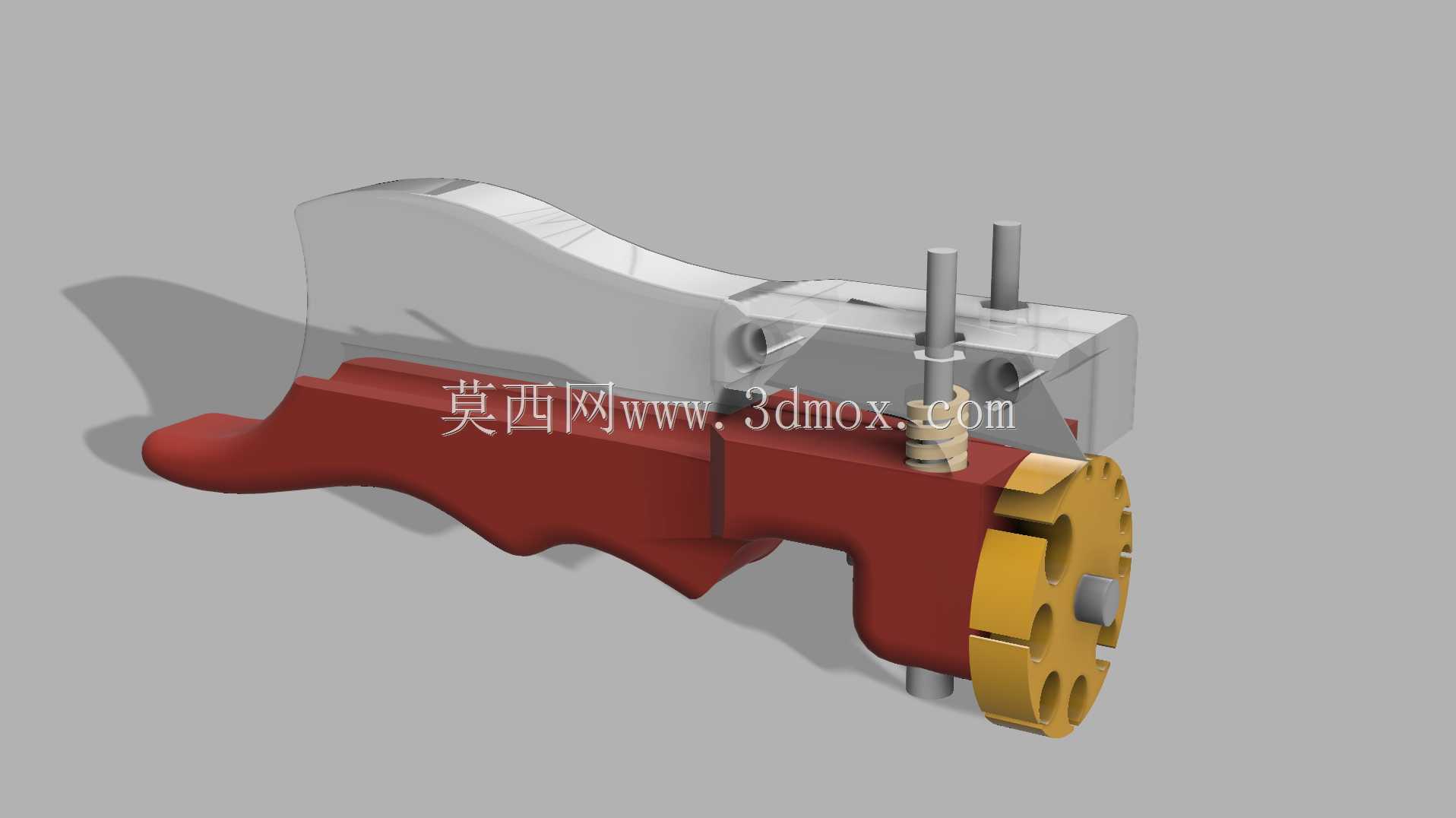

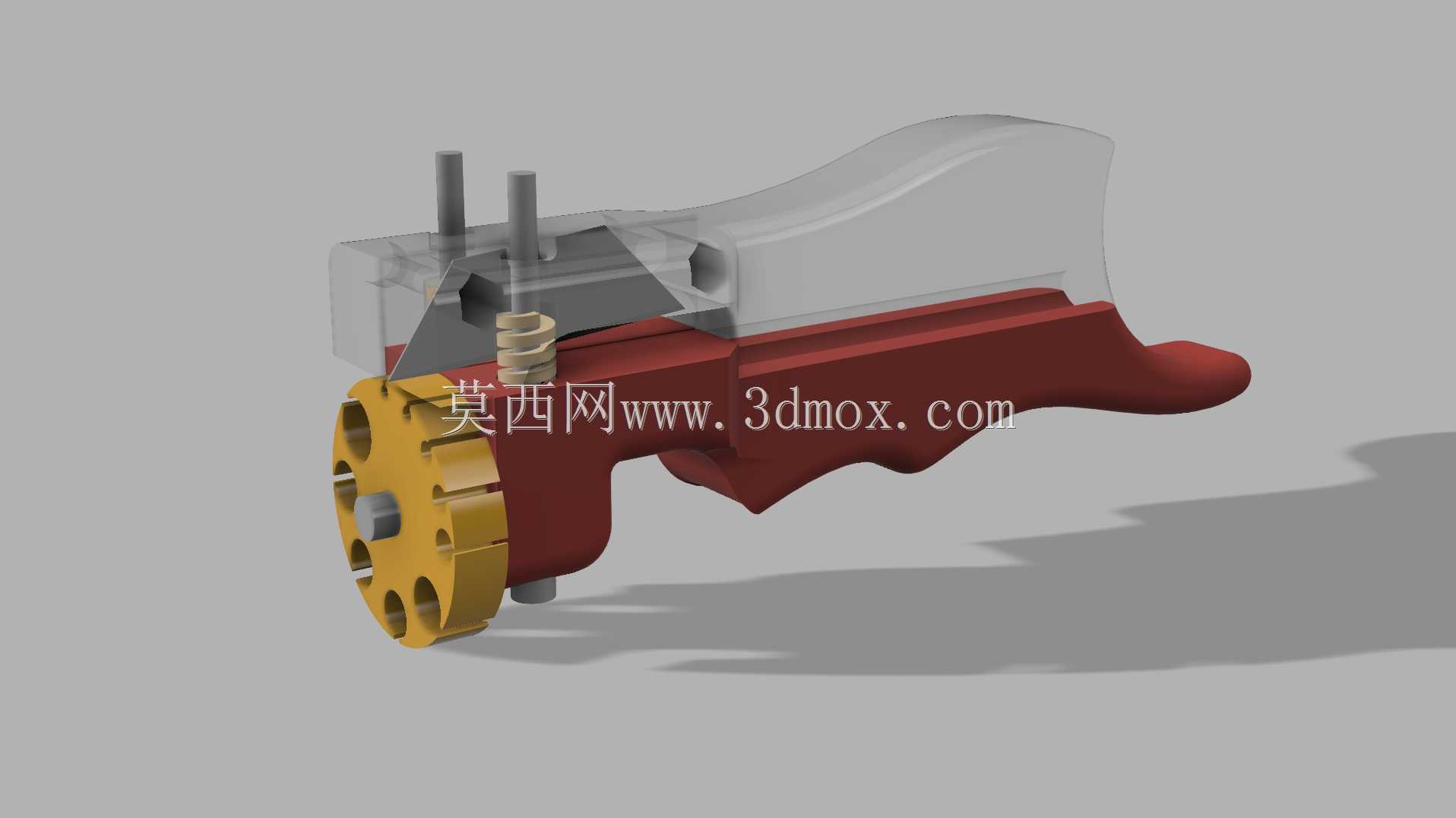

　　这款手持线缆剥皮作业工具的结构设计，完全围绕现场线缆端头处理的实际作业需求展开，在电气布线、设备接线、线路检修这类场景里，作业人员经常需要快速剥离线缆外层绝缘护套，又不能损伤内部线芯，传统的普通剥线钳要么适配线径范围窄，要么握感不佳长时间作业容易疲劳，这款结构的设计就是针对这些现场痛点做的优化。从功能结构来看，工具整体采用枪式握把布局，握把部分做了贴合手掌弧度的曲面造型，握持时受力点均匀分布在掌心与指节位置，相比直柄钳具能减少长时间作业的手部酸胀感，握把外层预留了包胶层的安装位，后续装配防滑软胶后，在手部出汗或者戴薄劳保手套作业时也不会出现打滑问题。前端的轮式定位结构是整个工具的核心功能部件，

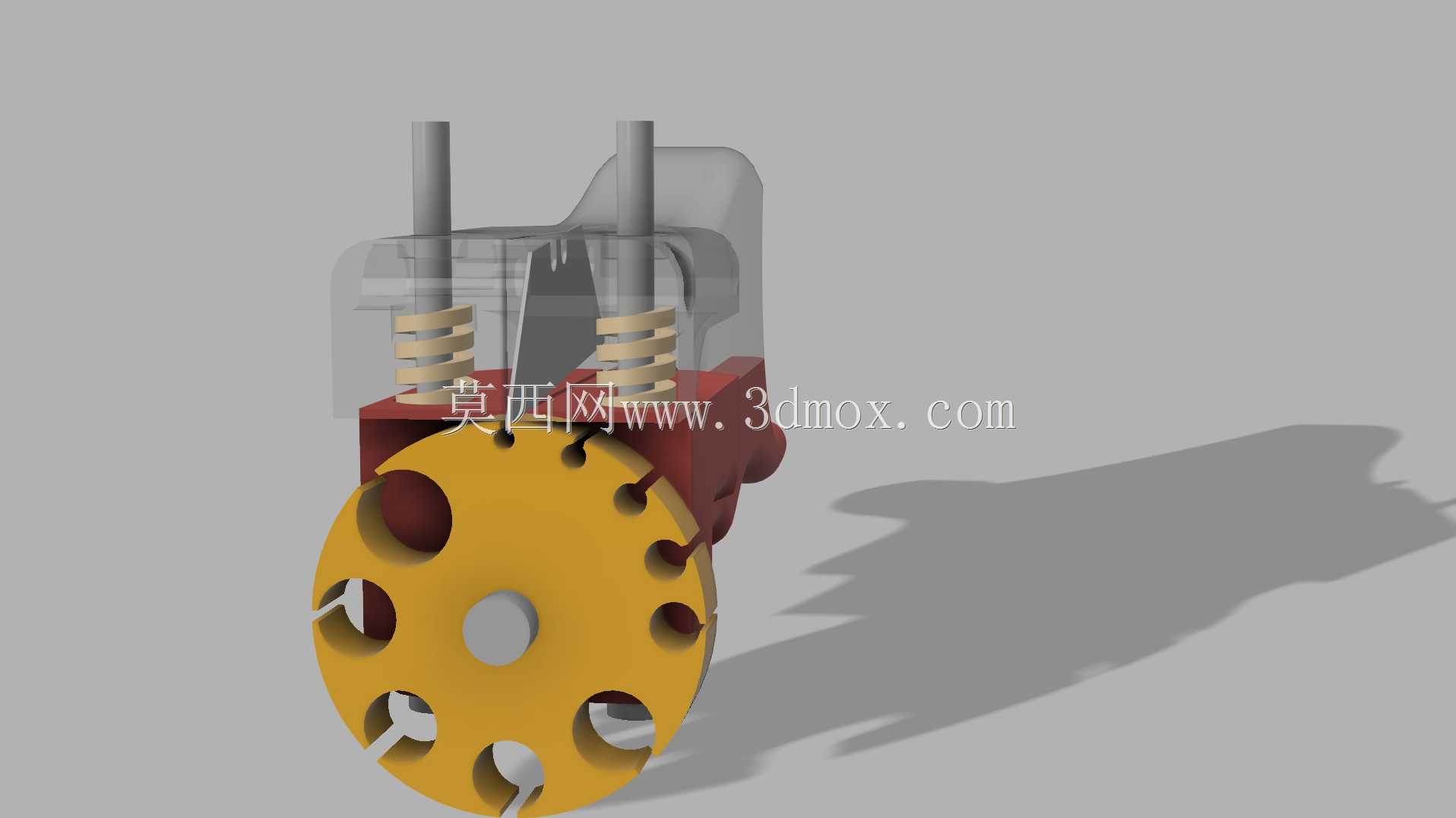

　　带多组不同规格卡槽的金色转轮对应不同线径的线缆，作业时只需要转动转轮选好对应线径的卡槽，把线缆卡入卡槽后握紧手柄，内置的刀片就会精准切入绝缘层，深度刚好划开护套又不会伤及内部铜芯，转轮的转轴做了阻尼定位设计，转动到对应卡槽位置会有清晰的卡位反馈，不需要作业人员反复对位调整，能大幅提升单根线缆端头处理的效率。上部的透明护罩结构采用半透明工程塑料材质，一方面可以在剥皮作业时挡住被划开的绝缘碎屑飞溅，避免碎屑崩到作业人员眼部，另一方面透明材质可以直接观察内部刀片的磨损情况，不需要拆解护罩就能判断是否需要更换刀片，护罩通过侧边的两个定位柱与主体结构连接，拆卸时只需要拔出定位销就能快速取下，方便刀片更换与内部结构的清理维护。

　　从安装边界与尺寸控制来看，整个工具的整体长度控制在160mm左右，握把处的最大宽度为35mm，前端转轮的直径为42mm，整体尺寸刚好可以放入普通电工的工具腰包侧袋，不会占用过多工具收纳空间，整体重量控制在180g以内，单手握持操作没有负重感。结构内部的刀片采用嵌入式安装，刀片的伸出量通过转轮的卡槽深度做机械限位，不需要额外做调节结构，既降低了整体结构的复杂度，也避免了作业人员调节刀片深度不当导致的线芯损伤问题，刀片采用标准五金刀片规格，市场上容易采购替换，不需要定制专用配件，降低了工具的后期使用成本。握把与主体的连接部分做了加强筋结构，在握紧施力时主体结构不会出现形变，保证刀片切入深度的一致性，转轮的定位卡槽边缘做了圆角处理，

　　卡入线缆时不会刮伤线缆的外护套表面，每个卡槽的尺寸都对应常规的线缆线径规格，覆盖了日常弱电布线、低压电气接线最常用的线缆尺寸范围。在实际作业场景中，这类工具不需要外接电源或者气源，纯手动操作，适合在高空布线、狭小空间接线、户外无电源场景的检修作业使用，相比电动剥线工具没有续航限制，也不会因为电机故障导致作业中断，结构简单可靠，日常只需要定期清理转轮缝隙里的绝缘碎屑，在转轴位置滴少量润滑油就能保证转动顺畅，没有复杂的维护要求。结构设计时所有的棱角位置都做了倒圆角处理，握持操作时不会硌手，也不会刮伤作业人员的手套或者皮肤，上部的两个金属定位柱除了固定护罩之外，还可以作为辅助施力的受力点，在处理较粗线缆的时候，可以用另一只手扶住定位柱位置施加稳定的压力，保证剥皮切口整齐。
