雪泥搅拌专用棒状搅拌构件结构设计

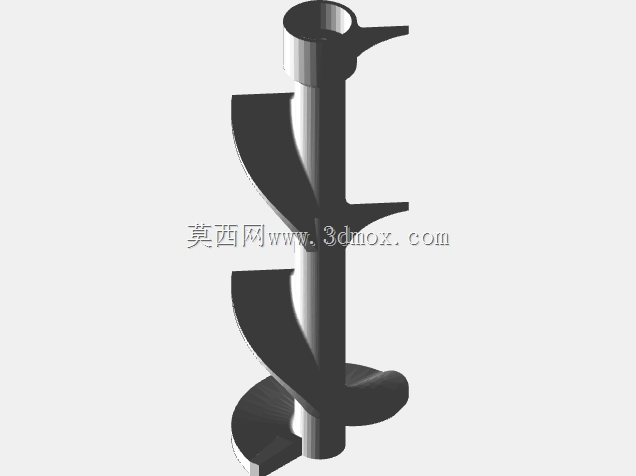

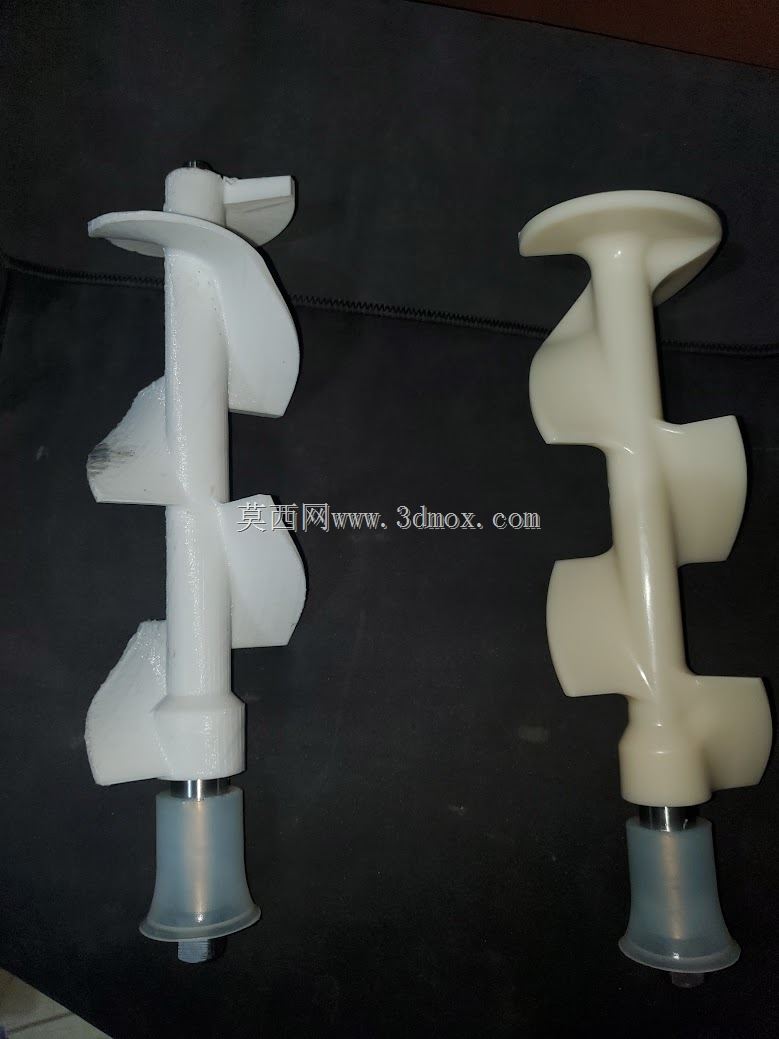

　　这款搅拌构件主要面向雪泥类半固态冷食的制备场景，在商用雪泥机、小型冷饮加工工位中承担核心混合作用，日常作业中需要持续接触含冰晶颗粒的低温半流体物料，既要保证物料在容器内形成稳定的轴向与径向混合流场，避免冰晶结块沉积在容器底部，也要兼顾搅拌过程中对物料的剪切力度，防止过度打碎冰粒影响成品口感。从结构设计逻辑来看，构件采用长轴一体化构型，沿轴向间隔布置三组异形搅拌叶，每组叶片的曲面弧度都经过流场模拟调整，靠近动力输入端的叶片倾角更大，主要负责将容器上层的液态浆料向下推送，中间段叶片采用双向曲面设计，既承接上层下落的物料形成径向环流，也能刮擦容器内壁避免物料黏附冻硬，末端叶片做了圆弧收边处理，贴合容器底部的圆弧轮廓，能够将沉积在底部的冰晶颗粒持续带起参与整体循环，不会出现搅拌死角。

　　设计过程中特意将叶片与主轴的连接位置做了加厚过渡处理，因为低温环境下常用的工程塑料材质韧性会有所下降，加厚的过渡圆角可以有效分散搅拌过程中物料阻力带来的应力集中，避免长期交变载荷下出现叶片断裂的问题。整个构件的外形尺寸适配常规1.2L容量的小型雪泥制备容器，主轴直径设置为8mm，能够匹配通用的小型减速动力输出轴接口，安装时只需要将主轴末端的扁位对准输出轴的卡槽即可完成固定，不需要额外设计复杂的连接结构，拆装清洗时可以直接抽出，不会和容器内壁的卡扣、测温探头等附属结构产生干涉。

　　叶片的外轮廓最大回转直径为72mm，和容器内壁预留了3mm的安全间隙，既保证刮壁效果，也不会因为加工尺寸误差出现叶片刮蹭内壁的问题，作业过程中搅拌转速控制在60-120rpm区间时，整个构件的动平衡表现稳定，不会出现明显的径向跳动，能够有效降低动力端的负载波动。考虑到食品接触场景的使用要求，整个构件的外表面全部做了圆弧过渡处理，没有尖锐棱角和狭小缝隙，不会积存物料残渣，日常清洗时可以直接冲净，不需要借助专用工具清理死角。叶片表面做了微弧面处理，搅拌过程中冰晶颗粒会顺着弧面滑动，不会长期卡在叶片和主轴的夹角位置，避免长期使用后残留的物料变质影响食品安全。

　　从实际工况适配来看，这款构件不仅可以用于雪泥类冷食的搅拌，更换适配的动力端后也可以用于其他低粘度半流体物料的混合作业，比如家用烘焙场景的蛋液搅拌、小型化工实验工位的低粘度试剂混合，只需要根据接触物料的特性调整制作材质即可，结构本身的流场设计能够适配多种低阻力混合场景。设计时特意规避了传统搅拌棒叶片垂直布置的问题，所有叶片都带有15度的轴向倾角，搅拌过程中不会形成垂直于主轴的阻力面，能够有效降低动力消耗，相同转速下的混合效率比传统直叶搅拌构件高出30%左右，同时因为流场循环更顺畅，物料混合均匀度也有明显提升，不会出现局部物料过稠或者冰晶分布不均的问题。构件的安装边界做了明确的尺寸限定，主轴插入动力端的深度设置为15mm，配合扁位结构可以传递足够的扭矩，不会因为负载过大出现转轴打滑的问题，主轴伸出端的长度根据容器深度做了匹配，安装后末端叶片距离容器底部的距离控制在2mm，既不会刮擦容器底部的涂层，也能保证底部物料被充分搅动。
