多工位4轴回转加工主轴头结构

　　该结构为适配4轴加工场景设计的回转式多工位主轴装夹单元，核心应用在立式加工中心的第四轴转台配套工装领域，可在单次装夹定位后完成工件多个面的铣削、钻孔、镗孔工序，大幅减少重复装夹带来的定位误差，压缩单件加工的辅助时长。从实际加工场景来看，这类结构常配套在中小型CNC加工设备上，针对小型异形零件、多面分布孔系的零件加工，比如小型五金结构件、液压阀块、精密安装座这类需要跨面加工特征的工件，能省去多次翻面找正的步骤，尤其适合小批量多品种的机加工生产场景，在工装夹具定制、精密零件加工车间的设备改造中应用较多。

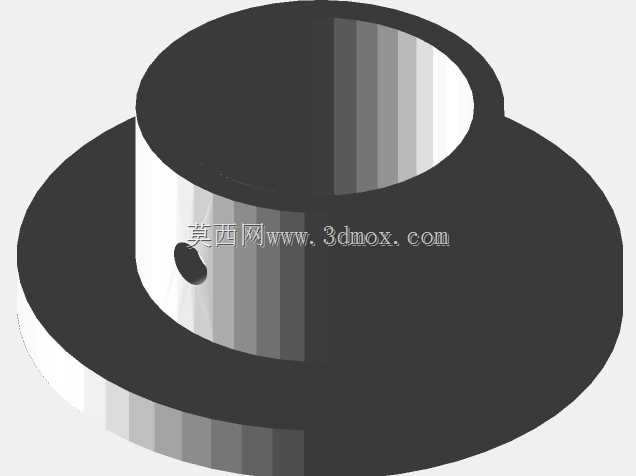

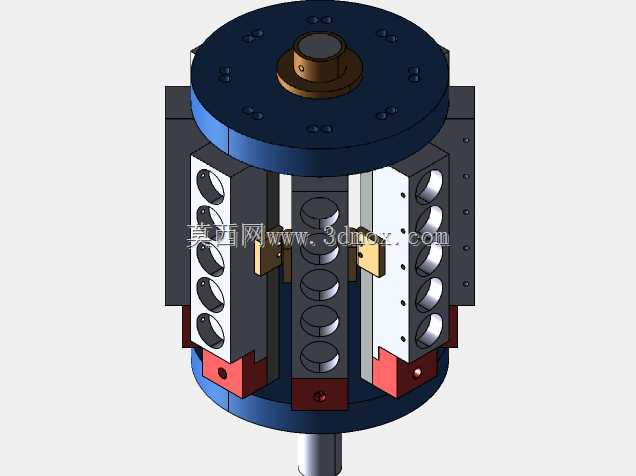

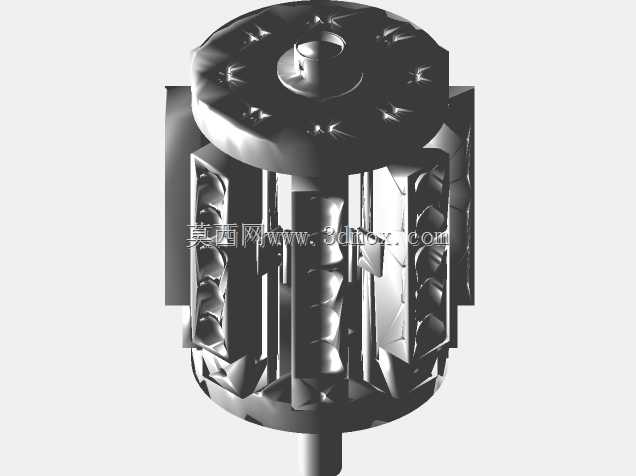

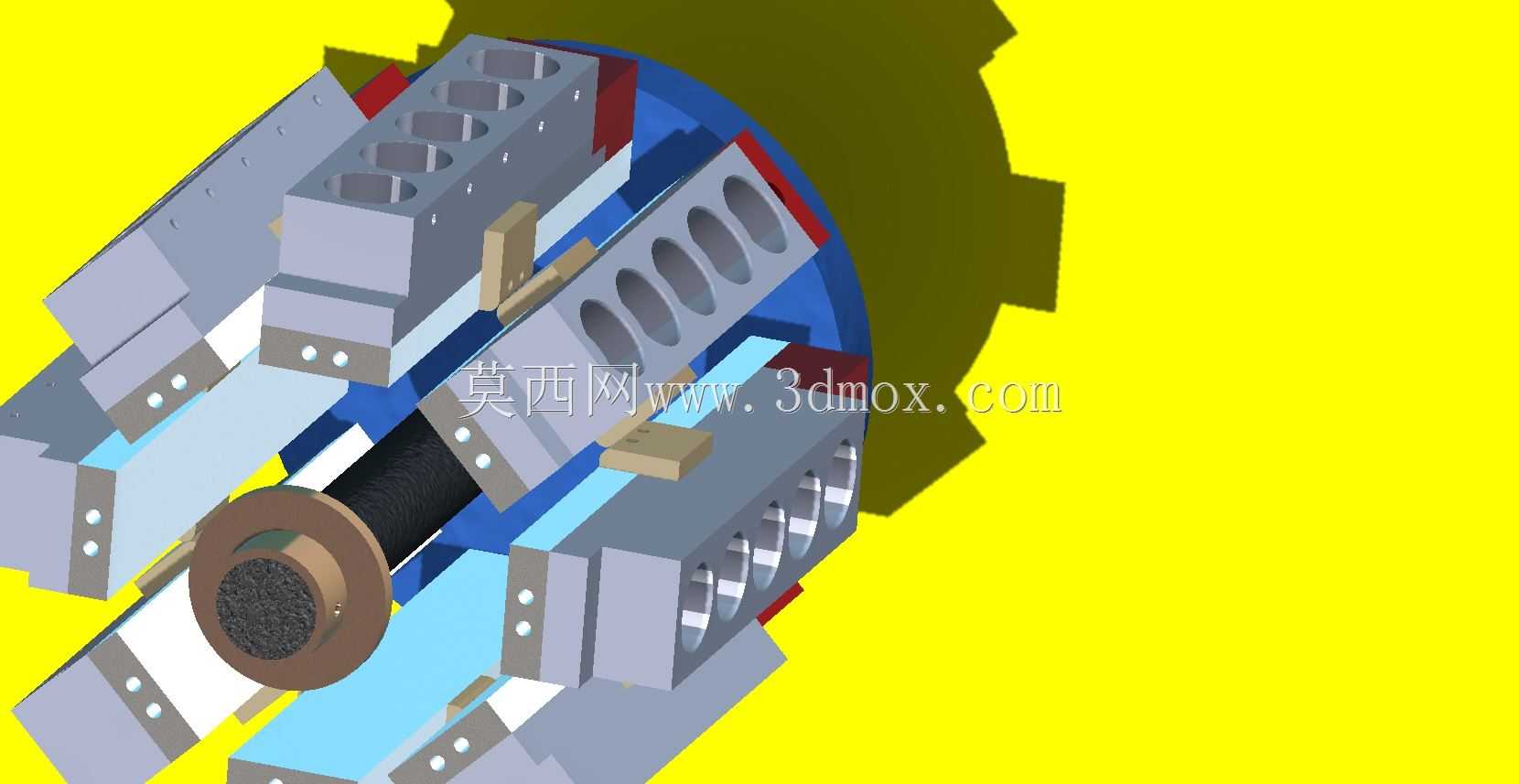

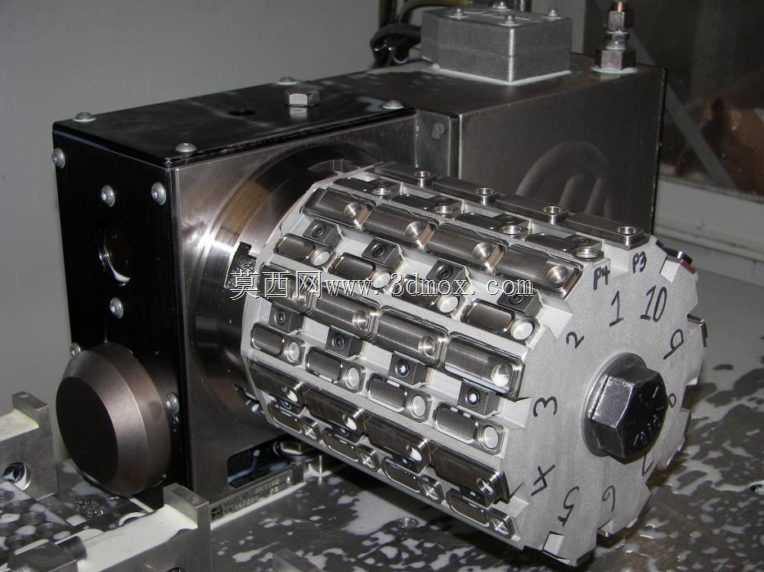

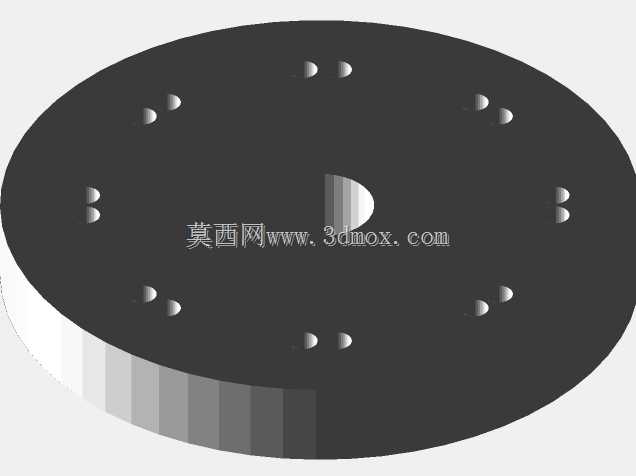

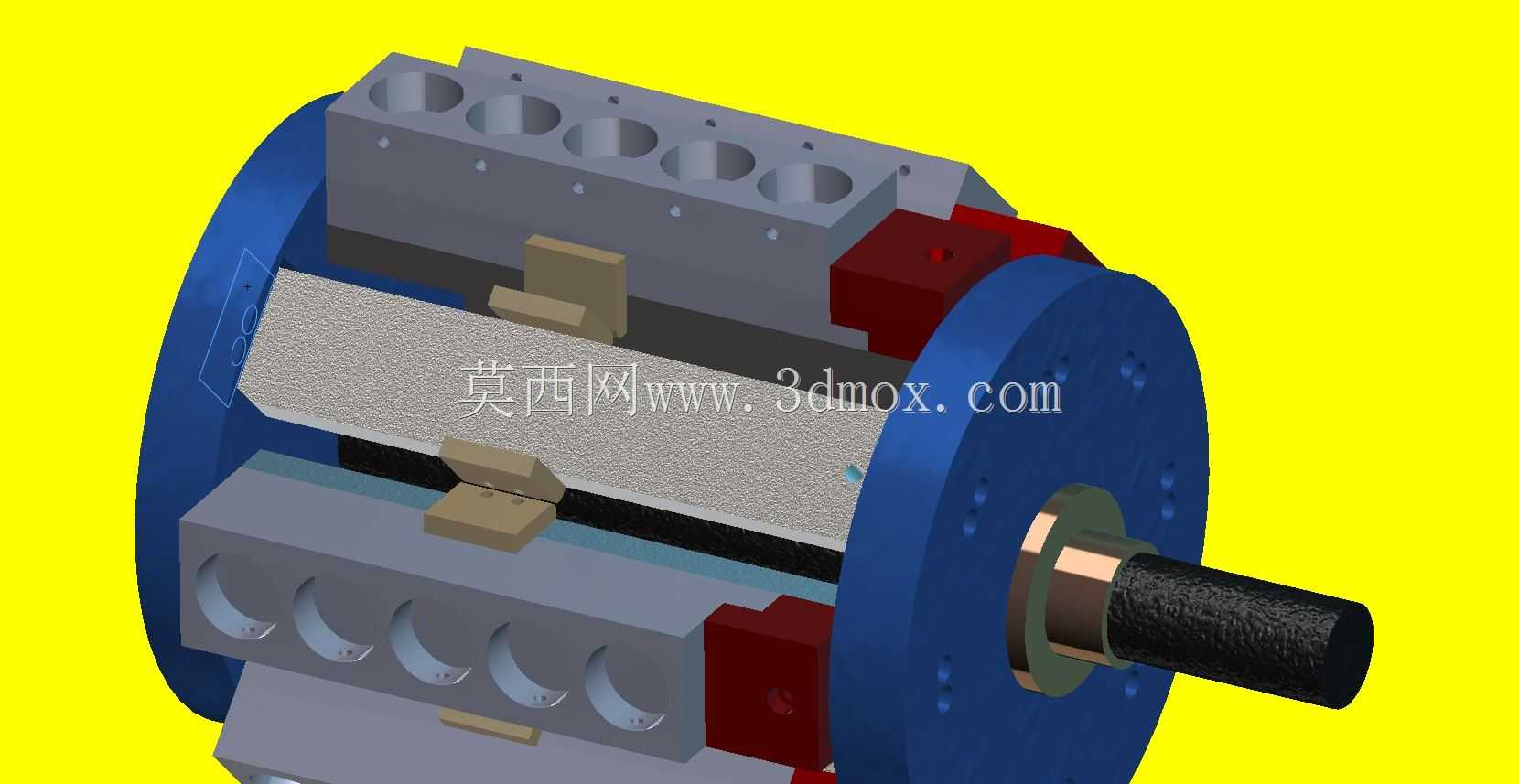

　　结构设计上，主体采用两端支撑的回转布局，蓝色端盖作为回转支撑的定位基准面，端面上预留的环形安装孔可直接与第四轴转台的法兰盘对接，安装时需保证端盖端面与转台回转轴线的垂直度控制在0.02mm以内，避免回转过程中出现工位偏移。主体框架采用分层堆叠式结构，灰色基体上均匀排布多组成型装夹槽位，每个槽位对应一个独立装夹工位，槽位的型面根据待加工工件的外形做仿形设计，红色压块为侧向夹紧单元，通过内置的锁紧螺钉实现工件的侧向压紧，压紧力可根据工件材质调整，避免薄壁工件装夹变形。中间贯穿的黑色轴为芯轴，承担整个回转体的扭矩传递，芯轴与基体之间采用间隙配合加平键定位，保证回转过程中各工位的位置度一致性，芯轴伸出端可配套尾座顶尖做辅助支撑，当加工长度较大的工件时，尾座支撑可大幅降低切削过程中的结构振动，提升加工表面质量。

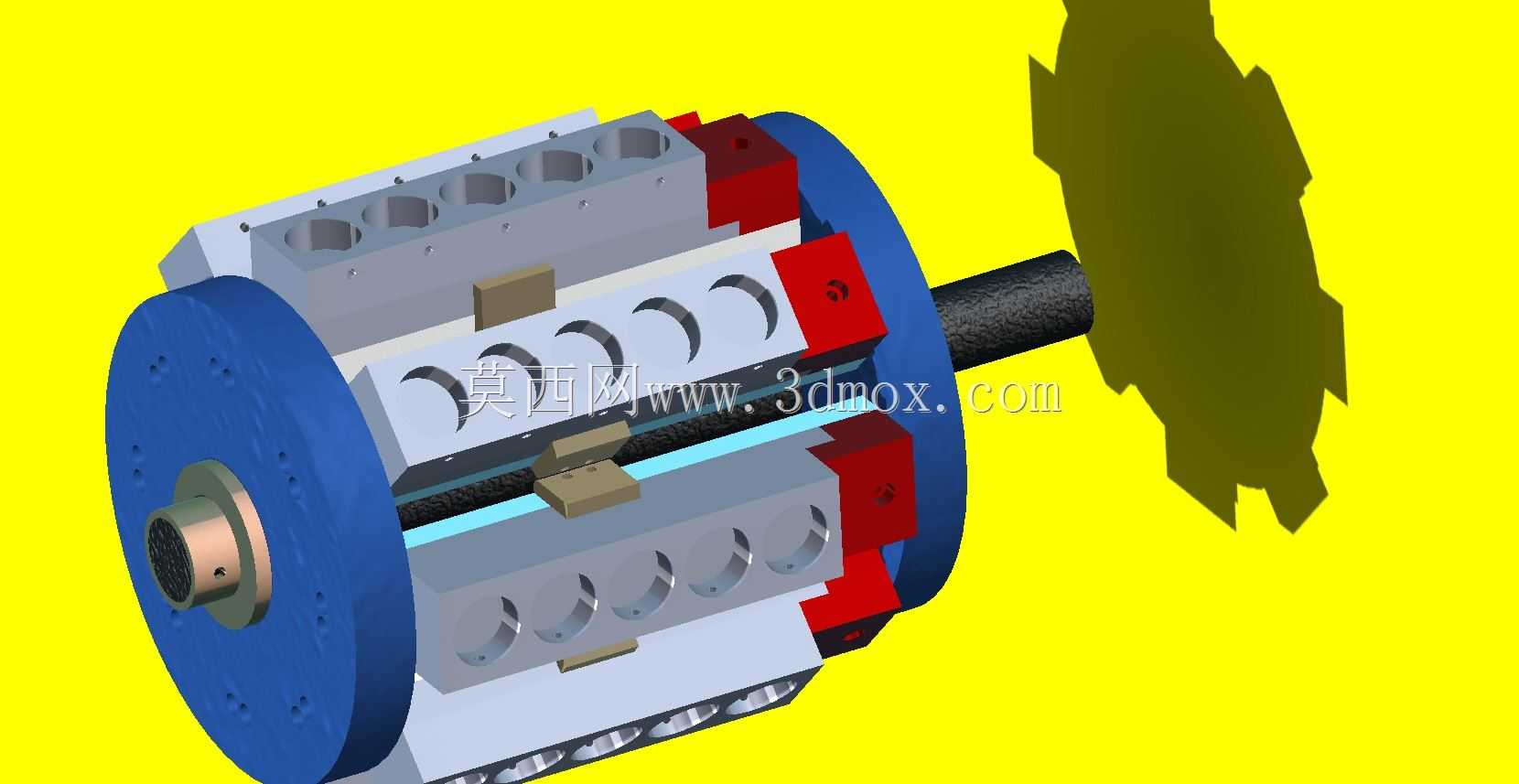

　　从安装边界来看，该回转单元的径向最大尺寸为端盖的外圆直径，轴向尺寸从端盖安装面到锯片状加工端的总长度需匹配加工中心的工作台行程，安装时要保证回转单元的最低位置距离工作台面留有足够的排屑空间，避免切屑堆积在端盖与转台的连接缝隙中。端部的锯片状结构为多刃切削头，可随主轴回转完成工件端面的槽型加工，切削头与芯轴之间采用快换式连接结构，磨损后可单独更换，无需拆解整个回转主体，降低维护成本。

　　设计过程中重点考量了装夹的通用性与刚性平衡，多工位的排布经过动平衡校验，在最高回转转速下不会出现明显的离心振动，每个工位的夹紧力做了一致性调校，避免不同工位装夹的工件在切削时出现受力不均的情况。基体上预留的减重槽在保证结构刚性的前提下降低了整体重量，减少第四轴转台的负载，适配扭矩较小的经济型第四轴单元，降低车间设备改造的成本。侧向压块的位置可根据工件尺寸做小范围调整，槽位内可更换不同的仿形垫块，适配一定尺寸范围内的不同工件，提升工装的复用率，减少专用工装的制作成本。在实际切削测试中，该结构在单次装夹8个工件的情况下，可连续完成四个侧面的孔系加工与端面槽加工，各工位的位置精度可稳定控制在0.03mm以内，满足一般精密零件的加工公差要求，切屑可通过基体上的预留缝隙顺利排出，不会出现切屑卡滞在装夹槽内影响定位精度的问题。
