3D打印温度校准分体式测试塔结构

　　在FDM熔融沉积成型的日常生产与研发调试环节，温度参数的匹配度直接决定了耗材成型质量、层间结合强度以及成品尺寸精度，不同牌号的PLA、ABS、PETG等耗材，甚至同牌号不同批次的耗材，其最佳熔融温度区间都存在细微差异，若直接采用厂商给出的参考参数打印，很容易出现层间剥离、拉丝、溢料、表面橘皮、支撑难剥离等各类问题，这时候就需要专门的温度测试构件来完成参数校准。这款分体式温度测试塔，就是针对传统一体式温度塔的使用痛点做的结构优化，传统一体式温度塔打印完成后，不同温度段的测试块连为一体，要对比不同温度下的成型效果，往往需要切割拆分，很容易破坏测试面的细节，也不方便单独留存不同温度段的样件做长期性能跟踪，而分体式的结构设计，让每个温度带对应的测试块都是独立分离的个体，打印完成后可以直接取下对应温度段的样件，观察表面光泽度、层纹清晰度、桥接表现、悬垂质量，还可以直接做弯折、冲击测试验证层间结合力，不需要额外的后处理切割工序，大幅提升参数调试的效率。

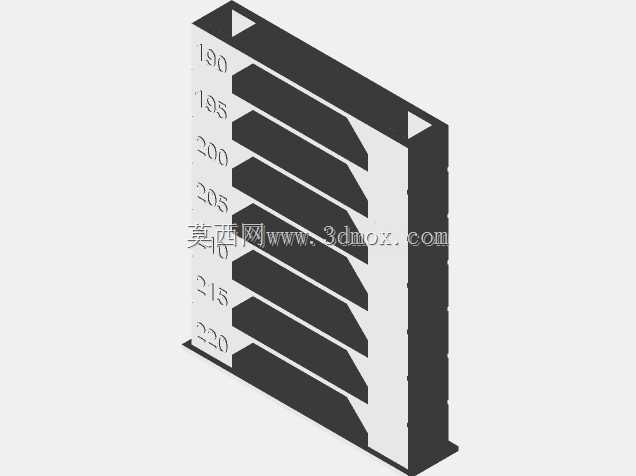

　　从结构尺寸来看，单组测试塔的总高度控制在8毫米，这个高度是经过多轮调试确定的最优值，既不会因为高度过低导致温度梯度区间不足，无法覆盖完整的测试温度范围，也不会因为高度过高造成打印时间过长、耗材浪费过多的问题，常规测试场景下，一组塔可以覆盖从190摄氏度到220摄氏度的常用PLA耗材测试区间，另一组可以覆盖210摄氏度到240摄氏度的PETG、ABS类耗材测试区间，基本覆盖了桌面级FDM3D打印机90%以上常用耗材的温度测试需求。每个独立温度段的测试块上都预留了对应的温度标识位，打印完成后可以直接对应温度值记录测试结果，不会出现不同温度段样件混淆的问题。

　　设计过程中，特意将每个分体测试块的连接位做了0.2毫米的易断连接点设计，打印时整个塔可以一体打印完成，不需要中途更换模型或者暂停打印，打印结束后只需要轻轻用力就能将各个温度段的样件拆分下来，连接点的位置设计在测试块的非观测面，拆分后不会在测试观察面留下明显的连接痕迹，不会影响对表面成型质量的判断。同时测试块上集成了常规3D打印测试需要的各类特征：包括0.5毫米的细柱特征用来测试小特征成型精度，45度悬垂面用来测试高温下的悬垂表现，10毫米的桥接特征用来测试不同温度下的拉丝与桥接成型能力，还有平面区域用来观察表面光泽度与层纹均匀度，不需要额外搭配其他测试件，单组温度塔就能完成温度参数相关的全维度测试。

　　在实际车间调试场景中，这类温度塔的使用频率非常高，每次更换新批次耗材、更换不同品牌的喷嘴、调整加热块功率或者更换热敏电阻之后，都需要先打印一组温度塔来校准温度参数，相比直接打印成品件来试错，用温度塔做前期调试可以节省80%以上的调试时间与耗材成本。比如在打印PETG耗材时，很多操作人员会遇到温度过高导致的严重拉丝、温度过低导致的层间结合差容易断裂的问题，通过温度塔的分段测试，可以快速找到刚好不出现明显拉丝、同时层间弯折不会出现脆断的最佳温度点，这个参数下打印的成品，既能保证足够的结构强度，又能获得较好的表面质量。另外分体式的设计也方便将测试合格的样件留存，建立不同耗材的参数样本库，后续再使用同类型耗材时，可以直接参考对应样件的参数，不需要重复做温度测试，对于有多台3D打印机的加工车间来说，这种标准化的测试构件可以帮助建立统一的参数标准，避免不同设备、不同操作人员之间的参数差异导致的成品质量波动。

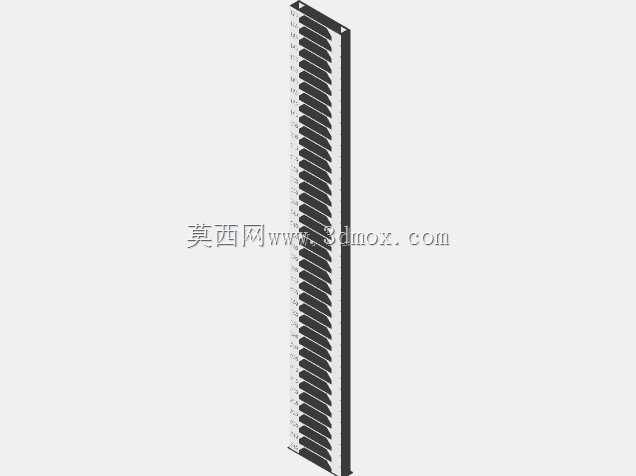

　　从安装与使用边界来看，这款温度塔不需要额外的固定结构，直接在打印机热床平台上打印即可，模型底部做了0.3毫米的薄边底座，既可以保证第一层的附着力，避免打印过程中出现翘边移位，打印完成后也能很方便地从平台上取下，不会损伤热床表面。模型的整体宽度控制在20毫米以内，即使是最小成型尺寸的桌面级打印机，也能轻松放下两组温度塔同时打印，不会占用过多的成型空间，在打印小尺寸成品的间隙，就可以同步打印温度塔做参数校验，不需要单独占用设备工时。另外分体结构的设计也方便针对特殊耗材做定制化调整，如果需要测试更高温度区间的特种耗材，比如PC、PEEK之类的工程耗材，只需要在原有基础上增加对应温度段的分体模块即可，不需要重新设计整个塔体结构，拓展性非常强。
