适配Mambo无人机的收纳存储盒结构设计

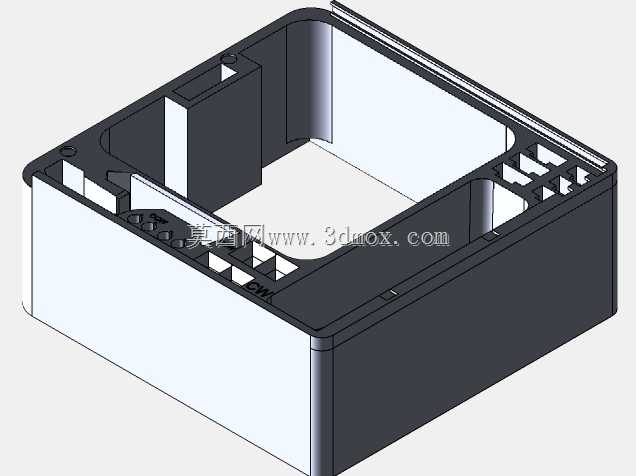

　　这款收纳盒的设计初衷，是解决小型消费级无人机外出携带时的零件零散、易磕碰丢失的实际痛点，面向户外航拍、无人机教学练习、日常设备收纳等场景使用，能够将飞行所需的主机、备用桨叶、电池、充电配件等零散部件集中规整，避免携带过程中零件晃动摩擦造成的外观刮花、精密接插件变形损坏问题。从结构设计逻辑来看，盒体采用一体式框型注塑成型思路，主体为方形中空腔体，内部根据不同配件的外形轮廓做了分区卡位设计，每个卡位的尺寸都对应配件的实际外轮廓做了0.3-0.5mm的余量预留，既可以保证配件放入后不会在腔体内窜动，也不会因为过盈量太大导致取放困难。盒体侧壁做了2.5mm的均匀壁厚设计，转角处采用R3的圆角过渡，既可以提升注塑成型时的熔体流动性，减少缩痕、

　　缺料等成型缺陷，也能在受到外力冲击时分散应力，避免直角处应力集中导致的盒体开裂。顶部采用滑动式亚克力盖板的安装结构，盒体上沿设计了与盖板厚度匹配的滑槽，滑槽深度为3mm，单边间隙控制在0.2mm，保证盖板滑动顺畅无卡滞，同时不会出现松脱晃动的问题；盖板的限位依靠滑槽端部的止位筋实现，不需要额外加装锁扣结构，简化了整体装配流程。盒体内部嵌入钕铁硼软磁铁的安装位，磁铁安装槽位于滑槽下方的侧壁位置，槽深与磁铁厚度一致，装配后磁铁表面与侧壁齐平，依靠磁吸力吸附亚克力盖板，避免盖板在携带过程中自行滑出，相比传统的卡扣结构，磁吸式开合不需要预留卡扣的变形空间，盒体外观更简洁，长期使用也不会出现卡扣疲劳断裂的问题。从安装边界尺寸来看，

　　盒体的外部长宽尺寸匹配常规无人机收纳包的隔层尺寸，高度控制在80mm以内，可以轻松放入多数双肩包的数码隔层中，不需要额外配备专用的收纳包。盒体底部设计了1mm高度的防滑凸点，放置在光滑桌面时可以增加摩擦力，避免不小心碰落。内部的卡位结构做了差异化设计：主机位的卡位轮廓贴合无人机机身的弧形底部，周围预留了桨叶安装位的避让空间，不需要拆卸桨叶就可以直接将主机放入；电池位做了两个独立的卡位槽，可以同时容纳两块备用电池，槽壁设计了半圆形的取件缺口，方便手指捏住电池取出；小配件卡位专门针对桨叶保护圈、充电线、备用螺丝等小尺寸零件设计，每个卡位之间的筋条厚度为1.5mm，保证足够的结构强度，不会因为轻微挤压出现断裂。在实际使用场景中，

　　这款收纳盒不仅可以用于外出携带时的设备收纳，也可以作为日常存放的固定容器，避免无人机长期暴露在空气中积灰，尤其是桨叶这类薄壁塑料零件，零散存放很容易出现受压变形的问题，固定卡位可以让桨叶保持自然放置状态，延长零件使用寿命。设计过程中还考虑了3D打印制作的可行性，所有结构都没有悬空角度超过45度的特征，不需要额外添加支撑就可以完成打印，壁厚设计也符合FDM打印的最小壁厚要求，个人用户也可以自行打印制作。盒体外侧没有多余的凸起结构，外观平整，方便粘贴标识标签，侧壁预留了1mm深度的标签粘贴区域，粘贴标签后不会因为摩擦导致标签卷边脱落。整体结构没有采用复杂的装配关系，除了亚克力盖板和软磁铁之外，其余部分为一体式结构，不需要额外的螺丝、连接件进行装配，生产组装流程简单，后期维护也很方便，如果某个卡位出现损坏，只需要重新打印盒体主体即可，不需要更换其他配件。
