航空涡扇发动机剖视结构三维设计

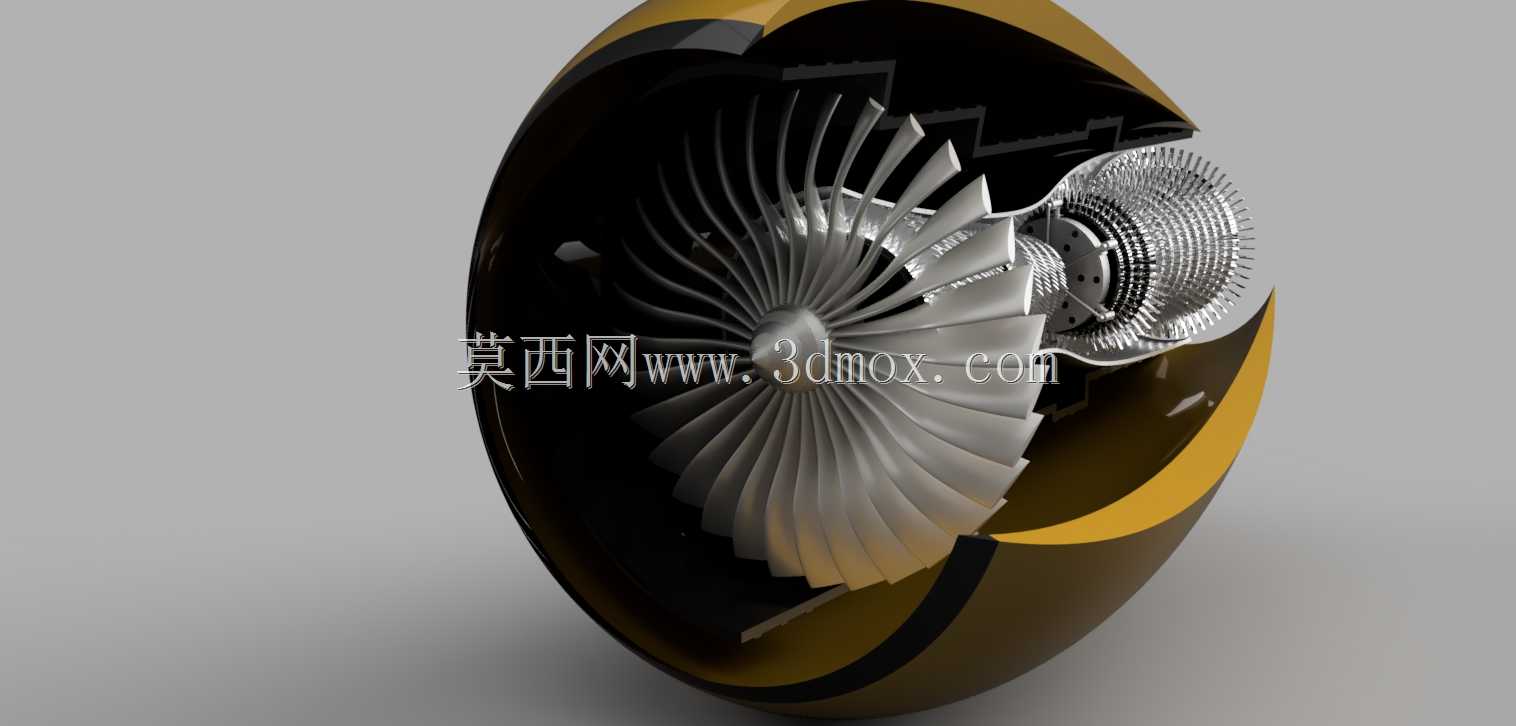

　　这款航空涡扇发动机的剖视结构设计，完整还原了大涵道比涡扇动力单元的核心构造逻辑，可直接用于航空类教学演示、结构原理拆解实训，也能为航空动力相关的结构设计人员提供内部流道、转子排布的参考依据。从实际应用场景来看，这类剖视结构常出现在航空院校的动力系统教学展厅、航空科普场馆的展品设计，以及航空维修单位的新员工结构认知培训环节，相比整台实物发动机，剖视处理后的结构能让观察者直接看到内部各级叶片、燃烧室、涡轮段的相对位置，不需要额外拆解就能理清气流从进气道进入后，经过风扇增压、高压压气机压缩、燃烧室喷油燃烧、高低压涡轮做功，最终从尾喷口排出的完整路径。

　　设计过程中首先要明确各转子系统的同轴度要求，风扇段作为大涵道比涡扇的核心推力来源，叶片采用宽弦后掠的叶型设计，每一片叶片的安装角都沿叶高方向做了扭转变化，适配不同半径处的气流线速度差，避免叶尖处气流失速。整个风扇转子与低压压气机、低压涡轮同轴连接，通过前后两个支点轴承固定在机匣内部的承力机匣上，安装边界需要预留足够的热膨胀间隙，因为发动机工作时涡轮段温度超过千度，转子轴会沿轴向产生一定量的热伸长，设计时在轴承座位置预留了轴向补偿空间，避免热态下转子与静子发生刮蹭。

　　高压压气机段采用多级轴流式叶片排布，每一级的静叶与动叶间隙控制在毫米级，既要减少漏气损失提升压气效率，也要防止工作状态下叶片振动碰磨。燃烧室采用环形结构设计，燃油喷嘴沿周向均匀排布，保证油气混合均匀，燃烧室内壁设置了气膜冷却孔，从压气机引出的高压冷却气通过这些小孔在壁面形成冷却气膜，隔绝高温燃气对燃烧室壁面的烧蚀。高压涡轮与高压压气机同轴连接，涡轮叶片采用空心气冷结构，内部设置复杂的冷却流道，压气机引出的冷却气从叶片根部流入，从叶身的气膜孔流出，在叶片表面形成保护层，让叶片能在高于材料熔点的燃气温度下长期稳定工作。

　　机匣部分采用分段式设计，风扇机匣、压气机机匣、燃烧室机匣、涡轮机匣、尾喷管机匣通过法兰边螺栓连接，每一段机匣的安装止口都做了同轴度定位，保证装配后整个转子系统的回转中心与机匣中心重合。剖视位置选择在沿轴线的纵向切面，刚好切过各级叶片的叶型中部、燃烧室的喷嘴位置、涡轮的冷却通道，能完整展示内部的流道走向和部件连接关系，不会因为剖切面位置不当遮挡核心结构。外形尺寸上，整个模型按照真实民用大涵道比涡扇发动机等比例缩放，风扇段直径最大，向后到压气机段直径逐步收窄，到燃烧室段直径略有放大，涡轮段再次收窄最终连接到尾喷管，整体的流线型外廓符合真实发动机的气动外形要求，外部的附件机匣、管路走线位置也做了对应还原，能让观察者清晰区分发动机本体与外部附件的安装位置关系。

　　在结构细节处理上，各级转子的轮盘与叶片的连接采用燕尾型榫头结构，这种结构拆装方便，能承受叶片高速旋转产生的巨大离心力，榫头与榫槽之间留有微小间隙，允许叶片在工作时产生微小的摆动，缓冲振动带来的应力集中。轴承位置设置了滑油喷嘴，工作时持续喷出滑油对轴承滚动体进行润滑和冷却，对应的滑油管路在剖视结构中也做了体现，能清晰看到滑油从外部附件机匣进入轴承腔的路径。尾喷管段采用收敛-扩张型结构，适配高温高压燃气的膨胀做功需求，让燃气排出时的速度达到设计值，产生足够的推力。整个模型的结构设计完全遵循真实涡扇发动机的工作逻辑，没有做简化失真处理，每一个部件的相对位置、连接方式都符合工程实际，能帮助从业者快速建立涡扇发动机的整体结构认知，理清各系统之间的配合关系。
