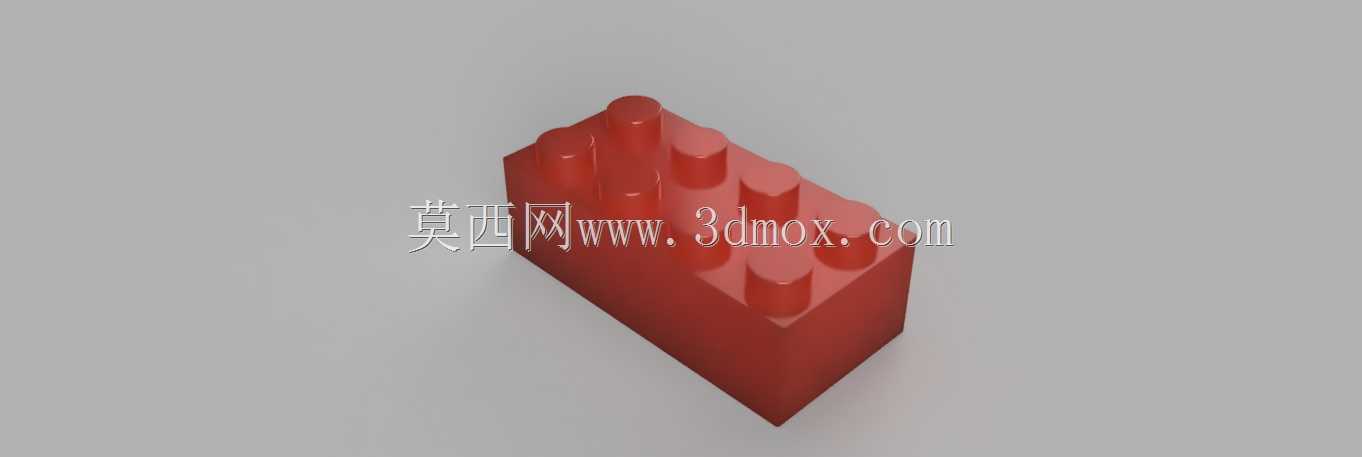

红色凸点拼接积木块结构设计

　　这类带凸点的块状拼接零件，核心应用场景覆盖儿童益智拼搭玩具、模块化教具搭建、快速原型验证工装的临时定位结构等领域，日常接触最多的场景是拼插类积木套装里的基础单元，也可用于工业展会上模块化展示台的快速拼接、教学实验里简易结构的快速组装，甚至部分小型自动化设备的临时治具定位块也会参考这类互锁结构做快速拆装设计。从实际用途来看，这类块体作为基础拼接单元，依靠顶面的圆柱形凸点与相邻块体底面的凹槽形成过盈配合，实现多方向的拼接组合，不需要额外紧固件就能完成结构搭建，拆装过程无工具需求，重复拆装不会破坏配合面的连接精度，适合需要频繁调整组合形态的使用场景。从功能特性上分析，块体主体为长方体结构，顶面均匀排布圆柱形凸点，凸点的直径、高度、

　　中心间距都经过匹配设计，保证相邻块拼接时凸点能完全嵌入对应凹槽，配合面的摩擦力足够维持拼接后结构的整体刚性，不会在常规承重下出现松脱；块体的侧壁做了微小的拔模斜度，适配注塑成型的工艺需求，同时也能避免拼接时侧壁出现卡滞，边角位置做了小圆角过渡，既避免尖锐边角带来的使用风险，也能减少注塑过程中应力集中导致的变形问题。设计这类块体的时候，首先要确定基础拼接模数，所有凸点的中心距必须保持统一的整数倍关系，保证任意方向的拼接都能实现对位，不会出现错位无法安装的问题；凸点的高度要控制在合理范围，既要保证嵌入深度足够提供稳定的连接力，也要避免嵌入过深导致拆装阻力过大，同时凸点的顶端做了微小的倒角，方便拼接时快速导入对位，

　　不需要精准对齐就能顺利卡入。块体的壁厚设计要兼顾结构强度与成型效率，整体壁厚保持均匀，避免出现壁厚差过大导致的注塑缩痕，内部可以根据承重需求做空心减重设计，在不降低整体结构强度的前提下减少材料用量，降低单件重量。从安装边界来看，单个块体的长宽尺寸为凸点中心距的整数倍，当多个块体拼接时，相邻块的凸点与凹槽完全重合，拼接后的整体外形尺寸可以通过块体数量直接计算，不会出现累积误差，不管是平面拼接还是层叠搭建，都能保证整体结构的尺寸精度；层叠拼接时，下层块的凸点完全嵌入上层块的底面凹槽，层与层之间的贴合面完全接触，不会出现晃动间隙，搭建多层结构时能保持整体的垂直度，不会因为层间间隙导致结构倾斜。这类结构的设计难点在于配合公差的把控，

　　凸点与凹槽的配合过盈量太小会导致连接力不足，拼接后容易松脱，过盈量太大则会导致拆装困难，甚至多次拆装后出现配合面磨损，降低重复使用的寿命，因此设计时需要根据所选塑料材料的弹性模量调整过盈量，比如常用的ABS材料，过盈量控制在0.05-0.1mm区间就能兼顾连接力与拆装手感。另外块体的底面凹槽深度要与凸点高度匹配，保证拼接后上下块的端面完全贴合，不会出现凸起间隙，影响整体结构的平整度。在实际应用中，这类基础块可以搭配不同规格的特殊块体，实现弧形结构、可动结构、传动结构的搭建，不需要额外的连接件就能完成复杂形态的组合，不管是作为玩具零件还是工业临时定位结构，都具备极强的通用性，不需要针对特定场景做额外修改就能直接使用。
