医用高压蒸汽灭菌设备结构设计方案

　　在医疗机构的消毒供应中心、手术室配套污物处理区、生物实验室样本前处理区，这类高压灭菌设备是阻断病原微生物传播的核心硬件，区别于常规的低温消毒、紫外消杀设备，它依靠密闭舱体内的高温高压饱和蒸汽，实现对金属手术器械、玻璃器皿、耐高温耗材的彻底灭菌，能杀灭包括细菌芽孢在内的所有微生物，是院感防控环节不可替代的设备。

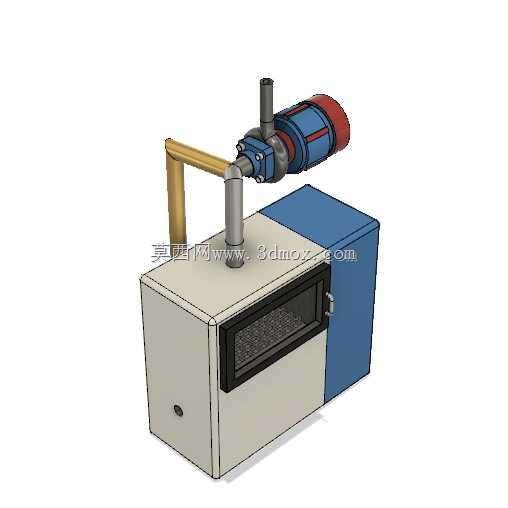

　　从结构设计逻辑来看，整个设备的布局优先考虑操作动线与运维便利性，主体灭菌舱采用卧式方正结构，底部预留120mm的支撑脚安装空间，既可以直接落地放置，也能适配常规的医用设备工作台安装，整体安装边界控制在宽度850mm、深度700mm、高度1100mm范围内，不需要额外预留过大的侧面检修空间，日常操作仅需在正面预留600mm的开门操作距离即可。舱门采用侧开铰链式结构，门体上设置双层钢化玻璃观察窗，操作人员无需开启舱门就能直观看到内部灭菌过程的状态，门体边缘的密封槽设计适配耐高温硅橡胶密封圈，闭合后通过机械锁止结构配合舱内压力自锁，避免灭菌过程中门体意外开启带来的安全风险。

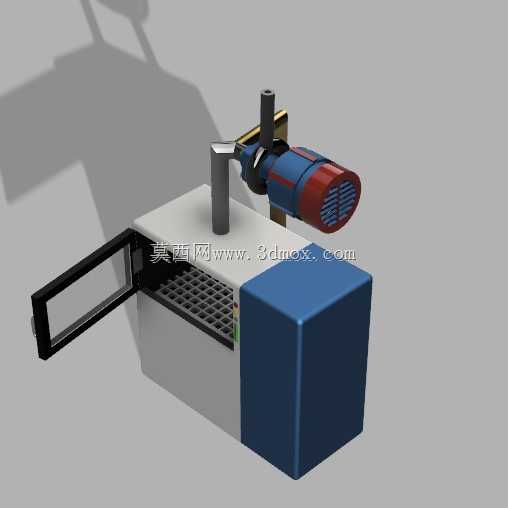

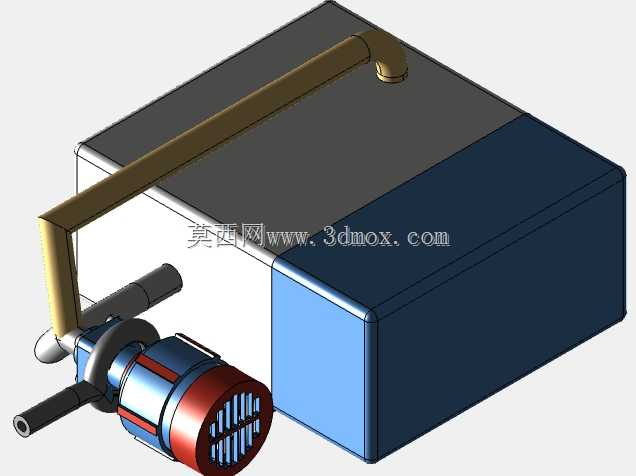

　　舱体内部设计有抽拉式网格置物托架，托架采用镂空网格结构，不会阻挡蒸汽的循环流通，保证舱内各个位置的温度、压力均匀，避免出现灭菌死角，托架的导轨采用耐锈蚀的金属材质，抽拉阻尼适中，满载器械时也不会出现卡滞、下坠的情况。设备顶部集成的蒸汽发生与动力模块，采用外置式安装布局，和灭菌舱之间通过隔热层分隔，既减少蒸汽传输过程中的热量损耗，也能避免高温模块直接贴近操作面带来的烫伤风险，模块上的压力释放阀、管路接口都做了防护遮挡，避免日常操作时误碰。

　　设备侧面的电气控制区域做了内凹式设计，操作按键和显示屏都避开了蒸汽可能溢出的正面区域，防止冷凝水渗入电路部分造成故障。整体外壳采用冷轧钢板喷涂抗菌涂层，表面没有多余的凸起和卫生死角，日常清洁消毒时可以直接用含氯消毒剂擦拭，不会出现积液、积垢的位置。

　　在建模过程中，需要重点关注几个配合边界：首先是舱门和舱体的密封配合面，平面度公差需要控制在0.2mm以内，才能保证密封圈受压均匀，不会出现漏气泄压的问题；其次是顶部动力模块和舱体的连接管路，需要预留热胀冷缩的补偿量，避免设备反复升温降温后管路出现应力开裂；另外置物托架的导轨安装位置，需要和舱体内壁的支撑筋完全对齐，保证托架抽拉时的水平度，避免放置较重的器械包时出现托架倾斜滑落的情况。

　　这类设备的实际使用场景中，单次灭菌周期根据负载不同通常在45-90分钟，设计时还需要考虑冷凝水的收集结构，舱体底部设置倾斜的导流槽，将灭菌过程中产生的冷凝水引导至集水盒，不需要额外外接排水管路，适配没有预留排水点位的小型诊疗场所使用。设备的边角都做了R15以上的圆角处理，避免人员走动时磕碰受伤，符合医疗设备的安全设计规范。
