参数化摆线驱动传动结构三维设计

　　在精密传动领域，摆线驱动结构凭借高减速比、高刚性、回程间隙小的特性，广泛应用于工业机器人关节、精密回转工作台、自动化分度机构、医疗检测设备转台等对传动精度与负载能力有双重要求的场景。不同于常规渐开线齿轮传动依靠齿面滑动啮合的形式，摆线驱动依靠摆线轮与针齿壳内滚道的多齿共轭啮合实现动力传递，同时啮合的齿数占比远高于普通齿轮传动，因此抗冲击负载能力更强，传动过程中的扭矩波动更小，在频繁正反转的工况下能保持更稳定的传动精度，长期运行的磨损量也更均匀，适合需要长期维持定位精度的自动化设备使用。

　　这套参数化摆线驱动结构的设计，核心围绕装配约束与运动关系的前置配置展开，建模过程中优先梳理各部件的运动逻辑：输入偏心轴带动摆线轮做平面行星运动，摆线轮在针齿壳的约束下将偏心转动转化为低转速的回转输出，所有配合关系完全按照实际装配逻辑定义，转动副、偏心配合、齿面接触约束均提前完成配置，不需要使用者重新梳理装配层级即可直接验证运动状态。设计过程中特意将磁盘等非核心传动部件剔除，仅保留核心传动链路的结构，方便使用者根据自身项目的安装空间、负载需求快速调整参数，不需要额外清理冗余结构。

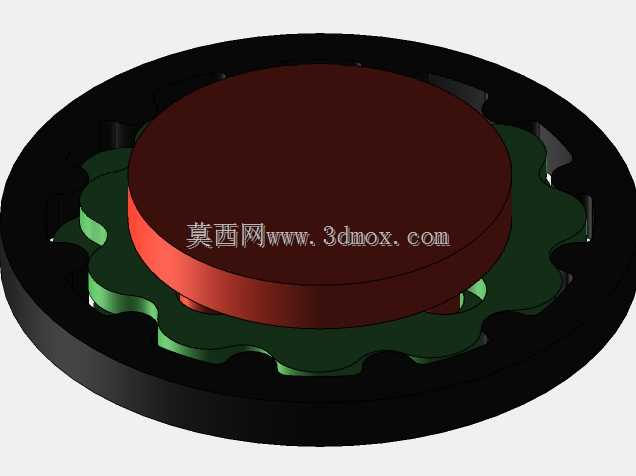

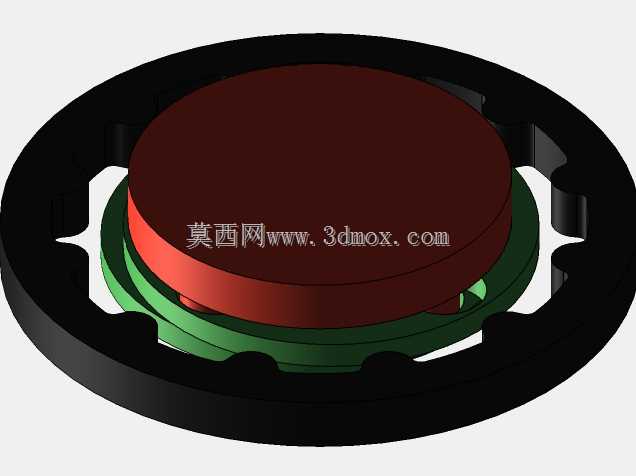

　　从结构布局来看，该摆线驱动采用单摆线轮的紧凑布局形式，针齿壳作为固定支撑部件，外圈设置有均布的针齿安装槽，针齿可采用圆柱销配合滚针的形式降低啮合摩擦，也可根据成本需求直接采用固定圆柱销结构。摆线轮的齿形曲线完全按照摆线共轭原理生成，参数化建模过程中可直接调整偏心距、针齿分布圆直径、摆线轮齿数、针齿半径等核心参数，修改参数后所有关联的装配尺寸、配合间隙会自动更新，不需要逐个修改零件草图，能大幅缩短同系列不同规格摆线驱动的设计周期。

　　在安装边界的设计考量上，该结构的轴向尺寸经过压缩，整体呈薄型盘状结构，输入轴与输出端的连接接口预留了标准的轴孔与键槽位置，针齿壳外圈可根据安装需求设计法兰止口与安装螺孔，适配不同设备的安装基面。设计时特意预留了合理的啮合侧隙，既避免加工误差导致的装配卡滞，也能保证常温工况下的传动回程间隙控制在精密传动允许的范围内，针对需要注入润滑脂的使用场景，结构内部预留了足够的储脂空间，针齿壳与端盖的配合面可直接加装密封圈实现润滑脂密封，不需要额外改动密封槽结构。

　　从实际选型适配的角度来看，这套参数化结构可覆盖小负载到中等负载的传动需求，小规格型号可用于协作机器人关节、3D打印设备回转轴、视觉检测转台等场景，放大参数后的大规格型号可用于自动化生产线的分度转盘、包装设备的间歇送进机构、焊接变位机的回转驱动等场景。建模过程中所有零件的壁厚、圆角、应力集中位置均按照常规传动件的设计规范做了处理，摆线轮的减重孔位置与输出销的配合间隙经过合理匹配，既保证零件的结构刚性，也尽可能降低转动惯量，提升动态响应性能。针对不同加工工艺的适配性，结构中所有零件均避免了无法加工的倒扣结构，针齿壳、摆线轮、偏心轴等核心零件均可采用常规的数控铣削、外圆磨、内圆磨工艺完成加工，不需要特殊的定制刀具，能有效降低后续的加工制造成本。在运动验证层面，由于提前配置了完整的运动链路约束，可直接在建模环境中模拟不同输入转速下的输出运动状态，观察齿面啮合过程中是否存在干涉，也可直接导出运动曲线用于后续的扭矩、效率仿真分析，为后续的实物样机试制提供可靠的三维模型基础。
