公制ISO规格M2至M18螺纹嵌块

　　在桌面级FDM与光固化3D打印的结构件制作场景中，直接打印成型的内螺纹往往存在层纹导致的牙型缺损、拧紧力矩不足、反复拆装后滑牙的通病，尤其是小规格M2、M2.5这类常用于电子设备外壳、小型治具的螺纹，直接打印的失效概率极高。这套螺纹嵌块的设计初衷，就是为3D打印结构提供标准化的金属螺纹替代安装基准，解决打印件螺纹连接可靠性不足的痛点。

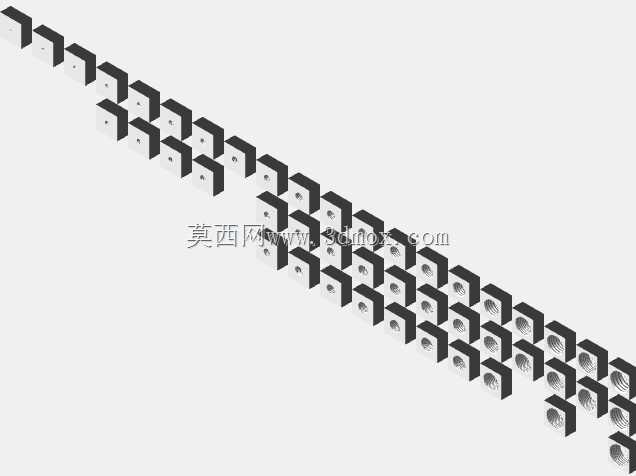

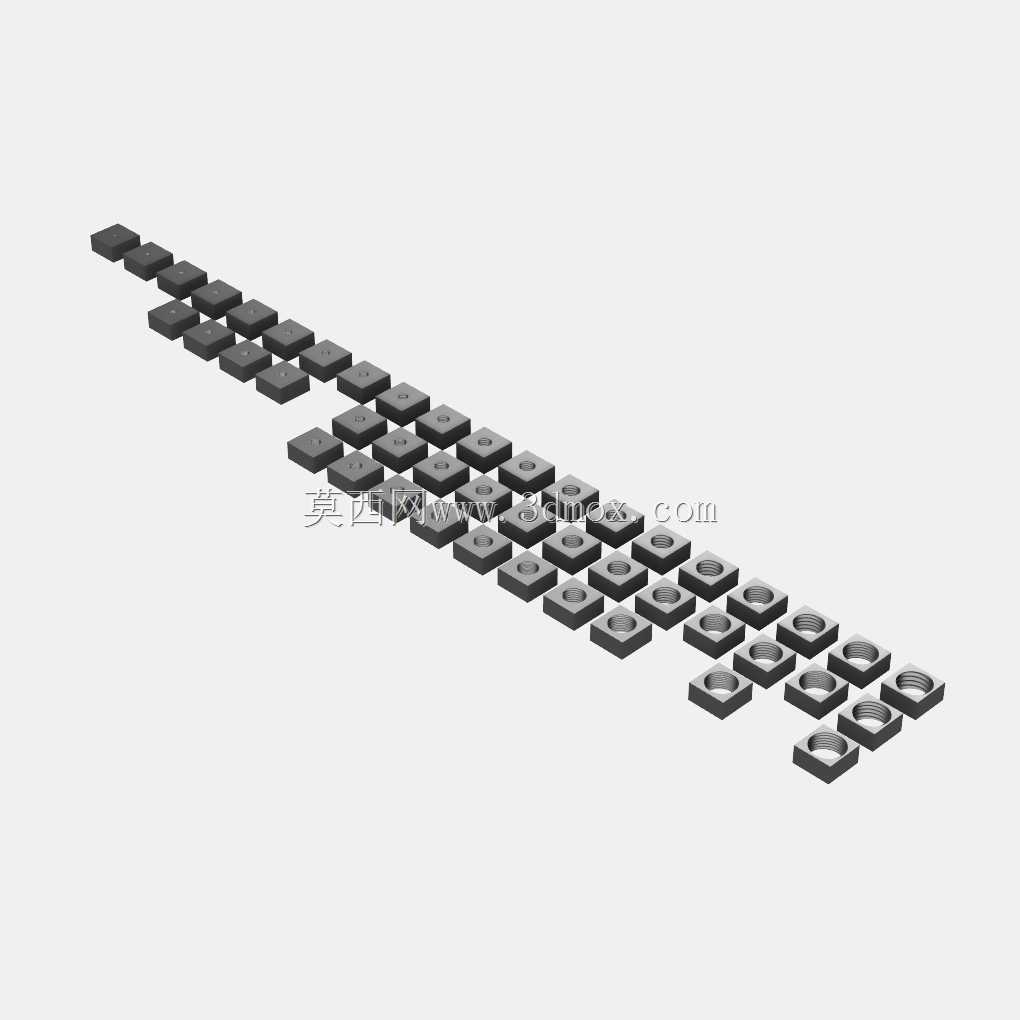

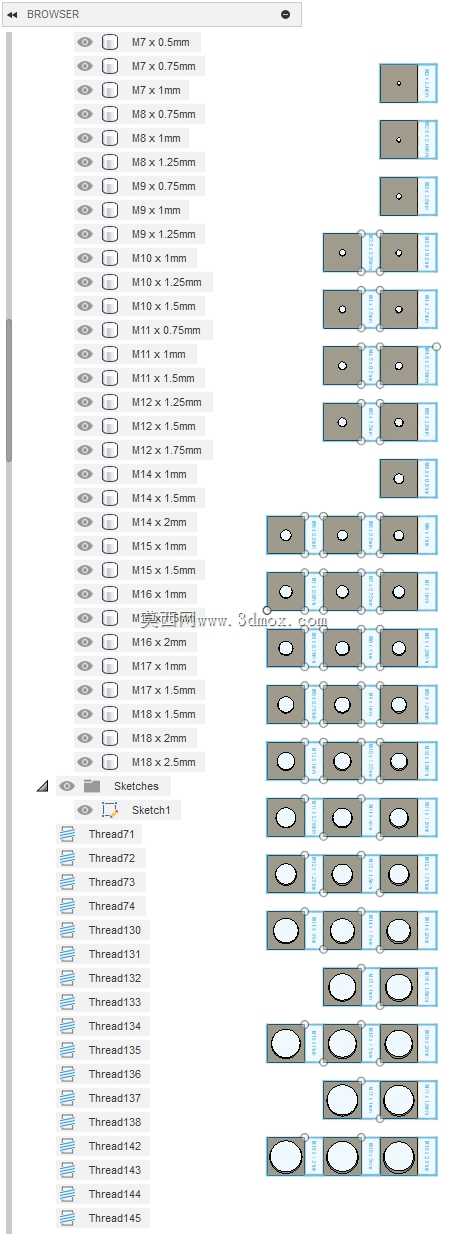

　　设计阶段优先筛选了公制ISO螺纹中各直径段最常用的3组螺距，没有覆盖全系列螺距规格，是因为实际装配场景中，同一公称直径下超过3种螺距的应用占比极低，精简规格后既可以减少使用者的选型成本，也能避免冗余规格占用打印物料与存储空间。单块嵌块的外形尺寸统一设定为20×20×10mm，这个尺寸边界经过多轮打印验证：10mm的厚度刚好能覆盖对应规格螺纹的有效啮合长度，保证螺纹连接的抗拉拔强度符合常规装配要求；20mm的正方形边长，既可以在嵌装时提供足够的热熔埋入定位面，也能适配大部分打印件的安装凸台尺寸，不需要额外放大凸台结构来容纳嵌块。

　　实际使用时，可在打印件对应位置预留与嵌块外形匹配的方槽，通过热熔压入、胶水粘接或者打印暂停预埋的方式将嵌块固定在打印件内部，嵌块上预制的标准内螺纹可以直接配合对应规格的公制螺丝使用，反复拆装也不会出现牙型磨损的问题。针对M20及以上的大规格螺纹，这套嵌块没有做对应设计，是因为大规格螺纹的连接力矩更大，20×20×10mm的块体尺寸无法提供足够的抗扭强度，强行适配反而会在拧紧时出现嵌块碎裂、跟转的问题，这类大规格螺纹更适合采用直接预埋金属螺母的方案实现。

　　从应用场景来看，这套螺纹嵌块覆盖了从M2到M18的常用公制螺纹区间，小规格M2、M3可用于小型传感器安装支架、桌面级治具的面板固定，中等规格M4到M10可用于非标自动化设备的轻型结构件连接、3D打印工装的定位组件装配，大规格M12到M18可用于中型打印机架的辅助连接、展示模型的承重部位固定。每一块嵌块的螺纹孔都做了入口处的倒角处理，既可以在螺丝拧入时起到导向作用，避免螺丝斜向拧入损坏牙型，也能去除螺纹入口处的毛刺，保证装配时的贴合度。

　　设计过程中还考虑了不同3D打印工艺的适配性，嵌块的外形没有做复杂的曲面或者薄壁结构，即便是精度稍差的入门级FDM打印机，也能稳定打印出符合尺寸要求的块体，不需要额外做支撑结构，减少后处理工作量。嵌块的外表面做了细微的网格滚花处理，当采用热熔压入方式安装到打印件中时，滚花结构可以嵌入打印件的塑料基体中，大幅提升嵌块的抗扭能力，避免螺丝拧紧时嵌块跟着转动。

　　在结构选型阶段，曾考虑过圆柱形的嵌块外形，但圆柱形结构在压入后容易出现跟转问题，需要额外在圆柱面加工止转槽，反而增加了打印难度，最终选用正方形截面，依靠方形的四个直角面实现自然止转，不需要额外添加止转结构，打印和安装都更便捷。同时10mm的块体高度，也预留了足够的调整空间，如果实际安装场景中需要更短的螺纹啮合长度，使用者可以根据自身需求将块体打磨到合适的厚度，不会因为块体过薄导致螺纹有效长度不足。

　　这套螺纹嵌块的应用，不需要使用者掌握复杂的螺纹建模技巧，只需要在自己的设计模型中预留对应尺寸的方槽，就可以快速实现可靠的螺纹连接结构，大幅降低3D打印结构件的螺纹连接设计门槛，尤其适合快速原型制作、非标治具加工、创客项目开发这类需要快速迭代结构的场景，不需要为了每个螺纹连接单独设计金属嵌件的安装位，直接选用对应规格的嵌块即可完成结构设计。
