动漫主题龙珠雷达手持探测装置结构设计

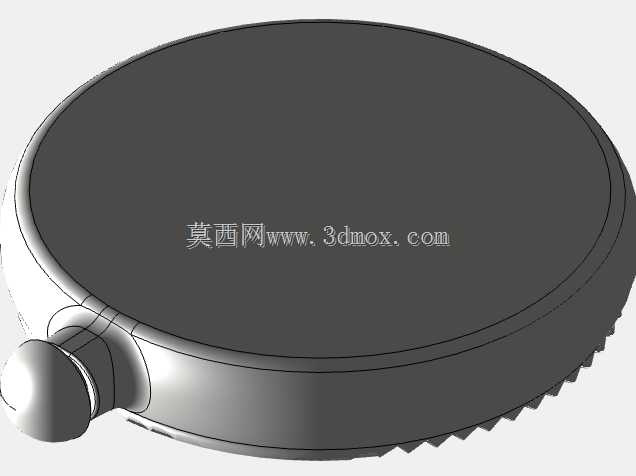

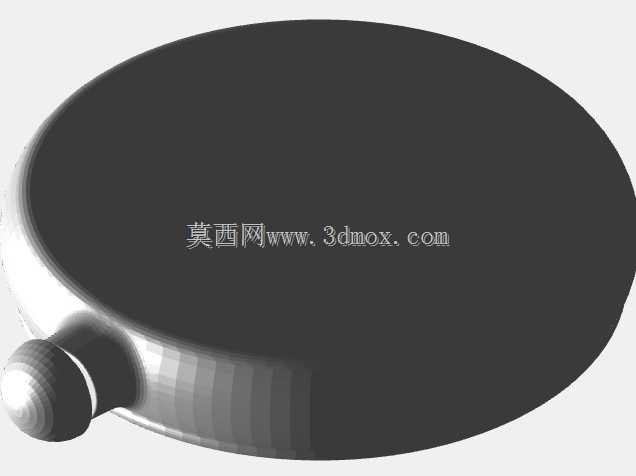

　　这款龙珠雷达的结构设计，最初是从手持探测类设备的人机交互逻辑切入的，做结构拆分的时候首先要考虑单手握持的受力边界，整体壳体采用圆润的收边处理，避免直角棱边在持握时产生硌手的应力集中点，壳体的壁厚控制在1.8mm，既保证手持时的结构强度，不会因为日常拿取的轻微挤压产生形变，又能控制整体重量，长时间握持不会产生明显的负重感。

　　从功能实现的结构逻辑来看，正面的网格显示区域是整个装置的核心功能区，网格线的刻度排布做了等距划分，中心定位标识采用凸起的结构设计，区别于平面印刷的标识，在光线不足的环境下也能通过触感快速确认定位基准点，目标点位的标识做了内嵌式的凹槽设计，后续如果做实体化落地，可以在凹槽内嵌入小型的发光元件，实现点位的高亮提示，不需要额外在壳体表面开孔破坏整体的外观完整性。

　　在实际的场景适配层面，这款装置的结构预留了足够的内部安装空间，壳体内部做了环形的筋位排布，既可以加强壳体的抗形变能力，也能为内部的电路板、供电模块提供固定的安装位，筋位的高度统一控制在3mm，和内壁之间留出足够的走线空间，避免装配时出现线材挤压破损的问题。顶部的挂耳结构做了圆角过渡的通孔设计，通孔的直径控制在6mm，可以适配常规的挂绳、腕带配件，满足不同使用场景下的携带需求，不管是手持操作还是挂在腰间携带都能适配。

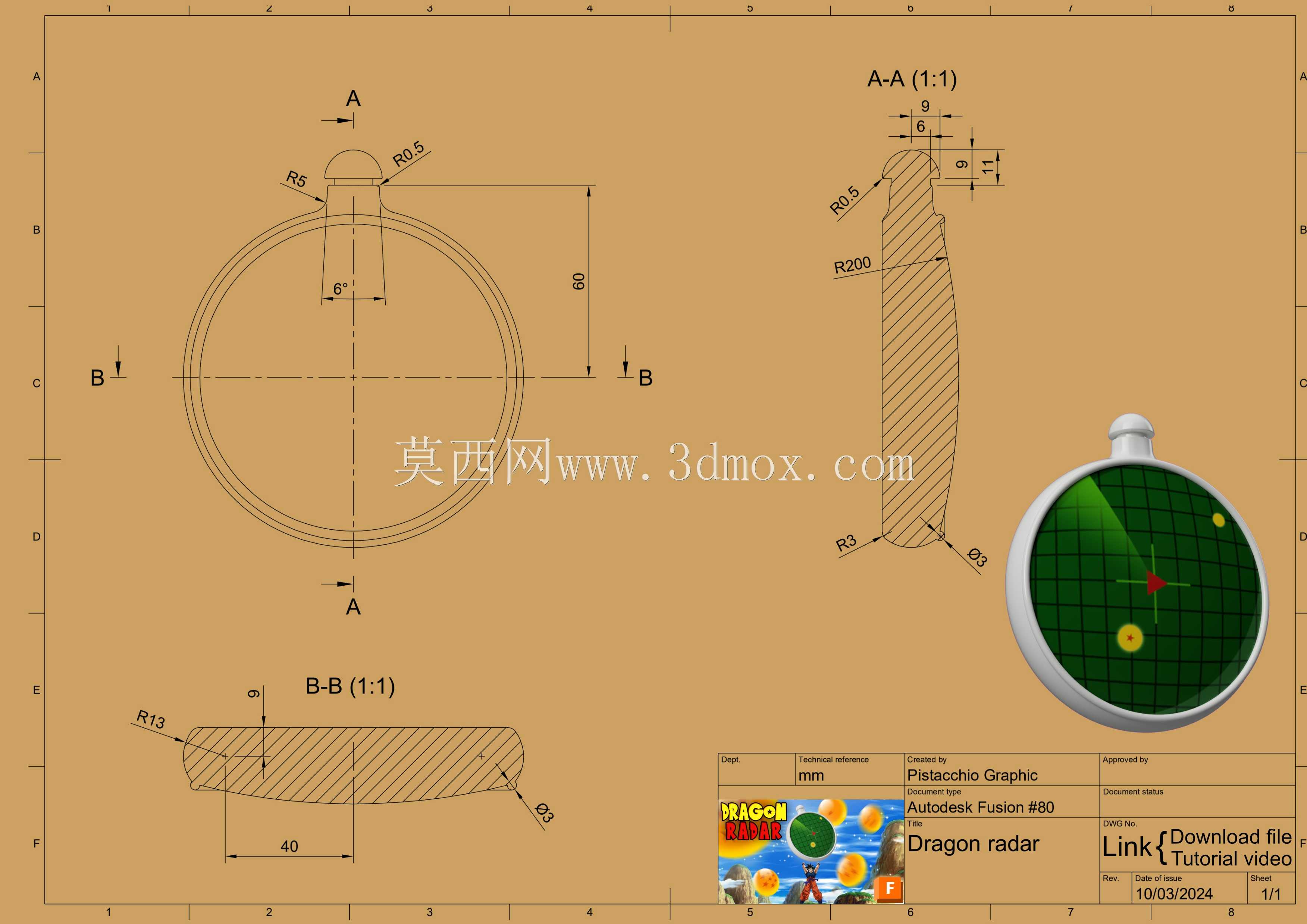

　　外形尺寸的边界设定上，整体的直径控制在85mm，厚度控制在22mm，这个尺寸刚好贴合成年人手掌的持握范围，拇指可以自然覆盖到正面的显示区域，不需要刻意调整手型就能完成查看操作。壳体的上下盖采用卡扣加定位柱的装配方式，定位柱的直径设置为2mm，和对应的定位孔之间留0.1mm的装配间隙，既可以保证上下盖的装配对位精度，不会出现错位的问题，也能降低装配难度，不需要额外的辅助工具就能完成扣合，卡扣的排布均匀分布在壳体的圆周方向，一共设置6个卡扣点，每个卡扣的扣合量控制在0.8mm，保证扣合之后的连接强度，日常使用不会出现意外脱开的情况。

　　从设计思路的落地来看，整个外观的曲面过渡做了连续的G2曲率处理，从正面的显示区域到侧边的持握曲面没有明显的折角，曲面的顺滑度可以保证后续如果做手板加工或者批量注塑生产的时候，不会出现脱模困难的问题，侧边的曲面弧度做了内收的处理，刚好贴合手掌虎口位置的曲线，持握的时候手掌和壳体的接触面积更大，压强分布更均匀，不会出现局部压力过大导致的持握疲劳。显示区域的外圈做了凸起的保护边，保护边高出显示平面1.2mm，当装置正面朝下放置的时候，保护边会先接触接触面，避免显示平面被刮花，这个细节的设计参考了常规手持仪表的防护结构逻辑，在不增加额外防护配件的前提下提升了装置的耐用性。

　　内部的空间划分上，供电模块的安装位设置在壳体下半部分，靠近持握时的掌心位置，这个位置的重量分布可以让整个装置的重心落在手掌中心，持握的时候不会出现头重脚轻的倾斜感，提升持握的稳定性。功能按键的预留位设置在壳体的侧上方，刚好是食指自然放置的位置，不需要挪动手指就能完成操作，按键的按压行程设置为1.5mm，按压力度控制在2.5N，操作的时候有清晰的反馈手感，不会出现误触或者按压无响应的问题。

　　在结构的细节处理上，所有的内部筋位的边角都做了R0.5的圆角处理，避免注塑生产的时候出现应力集中导致的开裂问题，也能减少装配时锋利边角刮伤线材或者操作人员的风险。挂耳位置的结构做了局部加厚处理，加厚到3mm，因为挂耳是整个装置受力比较集中的位置，如果壁厚和壳体其他位置一致，在挂绳拉扯的时候很容易出现断裂的问题，局部加厚之后可以大幅提升挂耳的结构强度，承受50N的拉力不会出现形变或者断裂。

　　整个装置的结构设计没有做多余的装饰性结构，所有的曲面和凸起结构都有对应的功能作用，要么是为了提升持握的舒适度，要么是为了提升结构强度，要么是为了内部元件的安装固定，完全从实用的角度出发做结构排布，同时还原了原作中龙珠雷达的外观特征，在外观还原度和结构实用性之间做了平衡，既满足动漫周边的外观展示需求，也具备实体化落地生产的结构可行性，不管是作为3D打印的创意手办件，还是作为小型功能探测装置的外壳结构，都能满足对应的使用要求。
