欧规插头式AA镍氢电池充电器外观结构设计

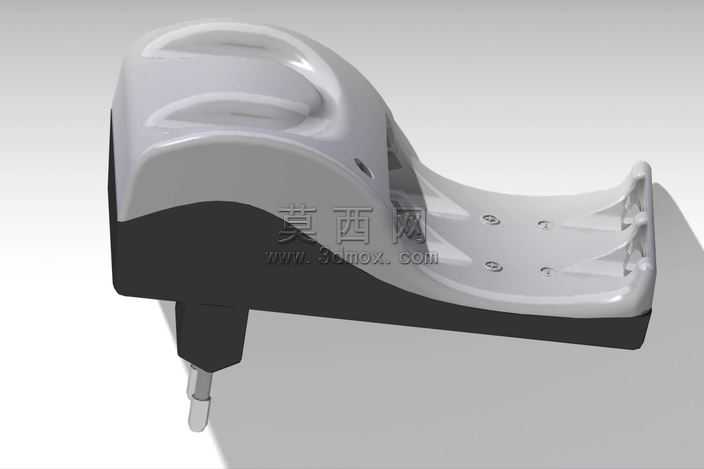

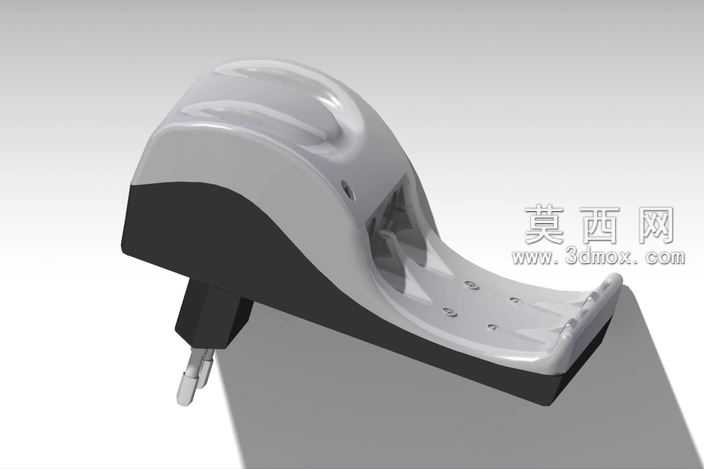

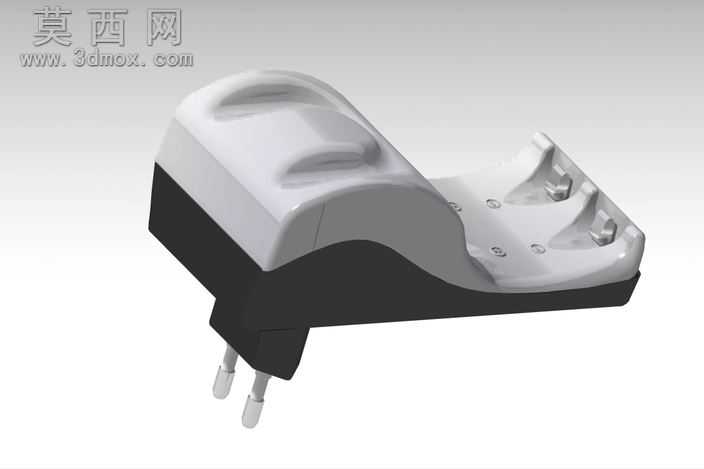

本作品为面向家用场景设计的AA电池充电器三维模型，建模阶段采用CATIA软件完成全参数化结构搭建，首先以230V欧规市电插头的安全尺寸规范为基准，确定插脚的金属件尺寸、绝缘基座的防护距离，确保插脚与壳体的配合符合低压电器的安全间隙要求。整体外观采用流线型弧面过渡设计，上壳运用半哑光浅灰色塑料材质，搭配下壳的深黑色耐刮擦ABS材质，通过双色材质分区提升视觉层次感，同时在握持区域设置内凹式弧形曲面，贴合用户插拔时的手指握持弧度，提升使用手感。充电仓区域采用下沉式槽位设计，每个电池槽位对应设置弹性金属接触弹片的安装位，精准匹配AA五号电池的正负极尺寸，槽位边缘设置导向斜角，方便用户快速对位放入电池，避免反接造成的电路损坏。壳体侧面预留散热微孔的结构位，内部对应划分电源电路板仓、变压模块仓、充电触点安装区三个独立空间，各区域之间设置加强筋分隔，既提升壳体的抗挤压强度，也能避免内部元器件移位。渲染阶段采用工作室柔光环境，模拟日常桌面使用的光照效果，还原塑料壳体的细腻磨砂质感，同时清晰呈现插脚部分的金属光泽、充电触点的金属弹片结构，通过多角度渲染展示产品的整体造型与细节结构。设计过程中兼顾了产品的实用性与外观美观度，整体造型紧凑小巧，直插式结构无需额外电源线，方便用户直接插在墙面插座上使用，弧面造型避免了传统方正充电器的生硬感，双色搭配也能适配不同的家居装修风格，结构设计上充分考虑注塑生产的脱模角度，所有外观面均设置1.5度的脱模斜度，内部卡扣位的设计也符合注塑件的装配要求，无需额外螺丝即可实现上下壳的紧密扣合，降低生产装配的成本。
