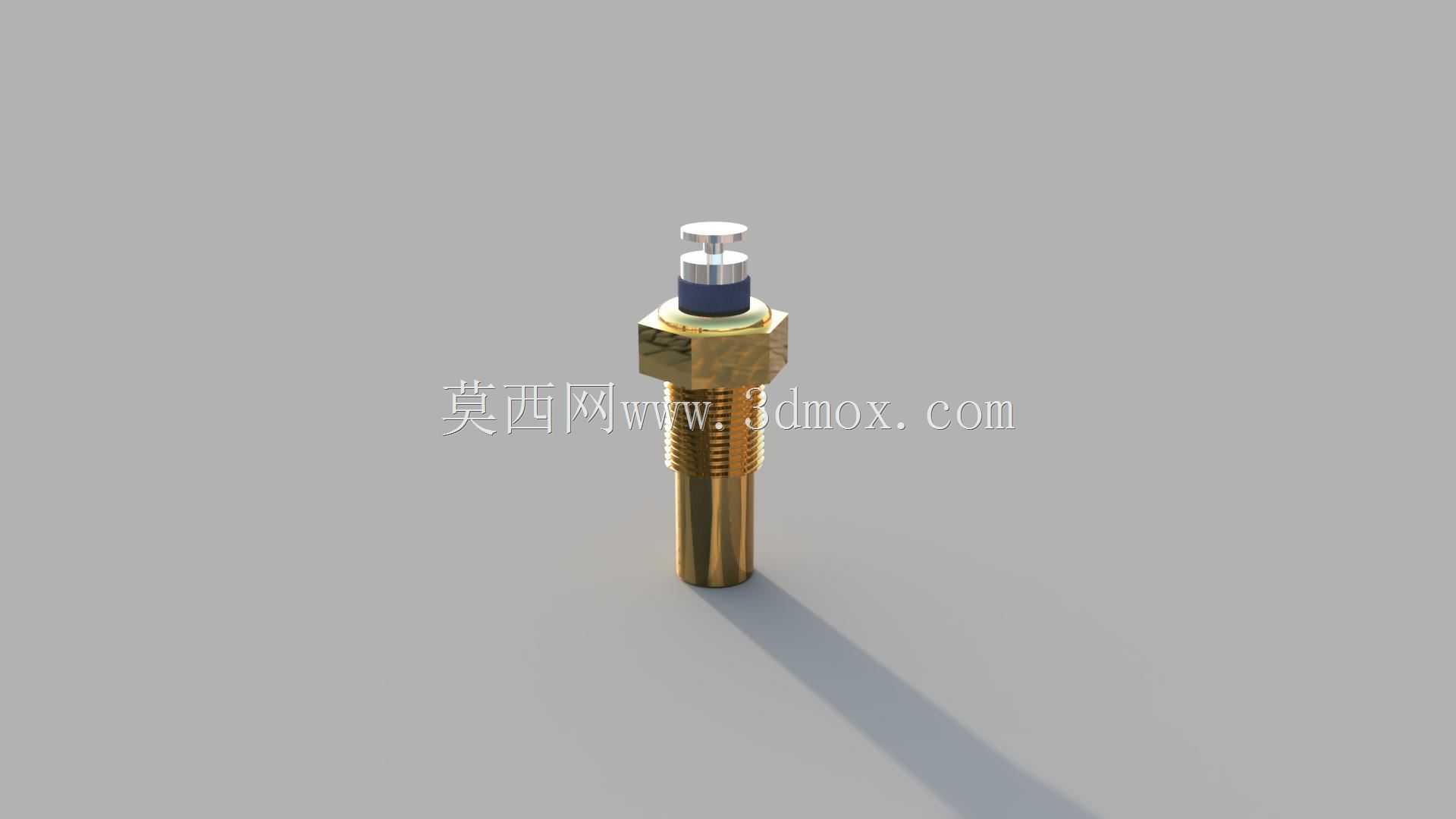

高精度螺纹安装式温度传感发送器件

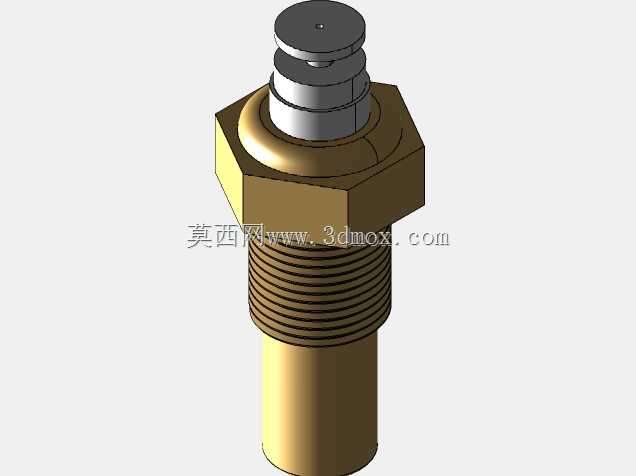

　　在工业流体管路、发动机冷却回路、液压系统油温监测、工业设备腔体温度采集等场景中，这类温度发送器件是整套测温链路里直接接触被测介质的核心前端部件，它的安装适配性、测量精度、结构可靠性直接决定了整套温度监测系统的数据可信度。做这个零件的三维建模时，最先要敲定的是安装端的螺纹规格，这类器件普遍采用公制细牙螺纹配合密封端面的结构，建模时要严格还原螺纹的牙型角、螺距、有效旋合长度，同时要把螺纹根部的退刀槽、密封端面的倒角细节做准，因为实际装配时，螺纹旋入深度直接决定了感温端伸入被测介质的长度，要是建模时螺纹长度做短了，感温头没入介质深度不足，会直接导致测量值比实际介质温度偏低，要是做长了又会顶到管路内壁，甚至干涉管路内部的其他元件。

　　感温端的结构是建模的核心精度控制点，整个零件的测量基准是感温端面到安装密封面的尺寸，建模时把这个尺寸链的公差控制在0.02毫米级别，和实际零件的测绘尺寸完全对齐，因为这个尺寸直接决定感温元件和被测介质的接触位置，很多现场测温不准的问题，追根溯源就是安装后感温头的位置偏离了设计要求的流场核心区域。零件上部的电气连接端，要还原插接端子的定位台阶、绝缘套的配合尺寸，还有顶部压帽的滚花结构——滚花不是装饰结构，是现场装配时方便徒手拧动调整插接角度的防滑结构，建模时滚花的齿距、齿深都要和实物匹配，不能只做个纹理贴图应付，要是做结构干涉检查的时候，滚花部分和周边的线束插头、防护套的间隙是要实际校核的。

　　从实际使用场景来看，这类温度发送器大多用在有振动的工业环境里，比如柴油机冷却系统、工程机械液压油路、工业空压机的排气温度监测点，所以建模时还要还原六角安装台的对边尺寸、厚度，因为现场安装是用开口扳手拧这个六角台来实现密封压紧的，要是对边尺寸做不准，现场装配时扳手卡不进去，或者六角台厚度太薄，拧紧的时候容易滑角，直接导致零件报废。密封端面的粗糙度对应的结构细节也要做出来，这个端面是配合铜垫片或者组合密封圈实现管路密封的，要是端面的平面度没做对，装配后会出现介质渗漏，尤其是在带压力的油路、水路系统里，渗漏不仅会导致介质损耗，还可能让流体顺着螺纹渗到电气连接端，造成信号短路。

　　建模过程中做装配校核的时候，要特意检查几个容易出问题的边界：一是螺纹旋入后，感温端和管路内壁的最小间隙，要保证在管路通径最小的位置，感温头也不会和管壁、内部的阀芯、其他检测元件碰擦；二是上部电气连接端的外径，要保证配套的防水护套、线束插头能顺利套入，不会因为插接端的台阶尺寸偏差导致护套装不到位，失去防水防油的作用；三是六角安装台和周边管路附件的间隙，要保证扳手有足够的转动空间，不用拆周边的其他零件就能完成拆装维护。

　　很多新手做这类传感器模型的时候，容易把它当成一个简单的回转体，随便拉个圆柱加个螺纹就完事，实际上这个零件的每一段台阶尺寸都有对应的工程意义：感温段的外径不能做太粗，不然会增加管路里的流阻，影响介质流动；也不能做太细，不然感温元件的封装强度不够，在高压流体的长期冲刷下容易出现断裂。绝缘套部分的台阶是用来分隔电气部分和金属壳体的，建模时要保证绝缘套和金属壳体的配合长度，避免出现电气间隙不足导致的信号干扰。顶部的插接端子要还原定位缺口，这个缺口是防止插头插反的结构，要是建模时漏了这个细节，后续做线束装配的时候就会出现装反的问题，导致信号接反，监测系统报错。

　　从材料对应的结构细节来看，壳体部分是黄铜材质，建模时要还原黄铜件加工的倒角特征，所有锐边都有0.2到0.5毫米的倒角，既去除加工毛刺，也避免装配时割伤密封圈、划伤操作人员。上部的绝缘部分是硬质工程塑料，和金属壳体的配合是过盈压装的，建模时要还原压装处的导向锥面，这个锥面是压装工序里用来导向的，没有这个锥面的话，压装时塑料件容易被金属壳体的锐边切屑，导致压装后松动，密封失效。

　　在做整套设备的管路布局设计时，这个温度发送器的模型精度直接影响整个测温点的布局合理性，比如在多管路并排布置的场景里，要提前通过模型校核每个温度传感器的安装操作空间，保证后期维护时不用拆周边的管路就能更换传感器；还要校核传感器的朝向，让电气插接端的出线方向顺着线束走向，避免线束出现过度弯折，缩短线束使用寿命。对于需要做热仿真分析的场景，这个模型的感温端位置、壳体壁厚的准确性，会直接影响热仿真的结果，因为黄铜的导热系数很高，壳体的导热会带来一定的测量误差，只有模型尺寸和实物完全一致，仿真出来的温度响应时间、测量误差值才具备实际参考价值，能提前判断选的这个安装位置能不能满足系统的测温响应速度要求，要不要调整安装深度或者更换安装位置。
