杠杆式双弹簧支撑装配结构三维设计

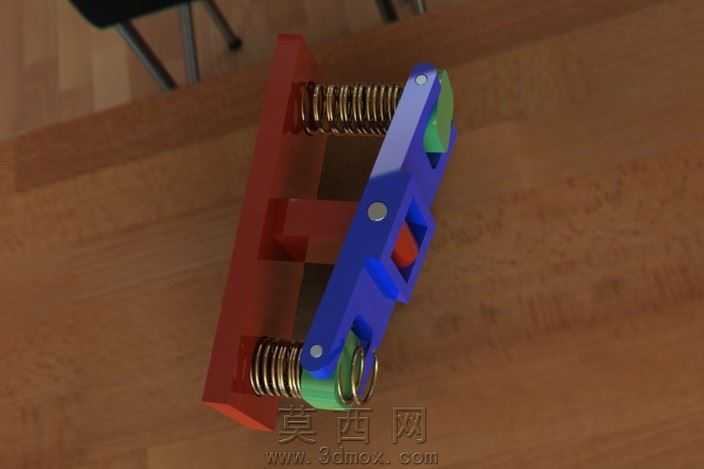

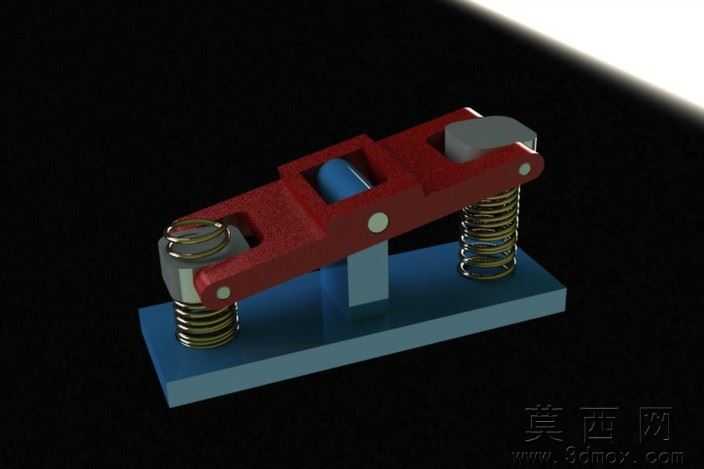

本作品为杠杆式双弹簧支撑装配结构，整体采用三维建模软件完成全参数化设计，建模过程严格遵循机械装配的公差配合逻辑，确保各零部件之间的装配关系符合实际机械加工与组装的工艺要求。建模阶段首先完成底座基体的特征构建，采用拉伸凸台命令生成带安装定位边的矩形底座，底座边缘做倒角处理避免应力集中，同时为上部支撑结构预留精准的安装定位孔位。随后构建中部的立式支撑立柱，立柱与底座采用同轴心配合与面重合配合完成定位，保证立柱与底座的垂直公差控制在合理范围内。上部的杠杆构件采用扫描与拉伸结合的方式建模，杠杆上的铰接孔位严格按照销轴尺寸设计，确保铰接处转动灵活无卡滞，杠杆表面做哑光质感的材质处理，模拟实际金属构件的喷砂氧化外观效果。两侧的弹簧构件采用螺旋线扫描生成精准的螺旋实体，弹簧节距、丝径、有效圈数均按照常规弹性支撑的参数设定，弹簧表面赋予蓝紫色渐变的金属电镀材质，还原弹簧经表面处理后的金属光泽与反光特性，弹簧与底座、杠杆的接触位置均添加贴合配合，模拟弹簧受压时的受力支撑状态。渲染阶段采用三点布光方案，主光源从侧上方打光突出结构的立体轮廓，辅光源补充暗部细节避免阴影过黑，背景采用渐变深灰到浅白的过渡背景，突出装配体本身的结构细节，底座赋予橙红色金属烤漆材质，与蓝紫色弹簧、深棕色杠杆形成鲜明的色彩对比，清晰区分不同零部件的功能区域。设计思路围绕弹性支撑的杠杆力传递逻辑展开，通过双弹簧对称布置保证杠杆受力时的平衡性，铰接点的位置经过反复调整，确保杠杆摆动时两侧弹簧的压缩量均匀，整体结构可作为弹性支撑工装、减震组件的原理演示模型，也可作为小型机械压紧装置的基础结构参考，建模过程中所有零部件均保留可编辑的参数特征，方便后续根据实际使用需求调整弹簧刚度、杠杆长度、底座尺寸等关键参数，适配不同的工况使用要求。
