手动曲柄连杆传动操作机构

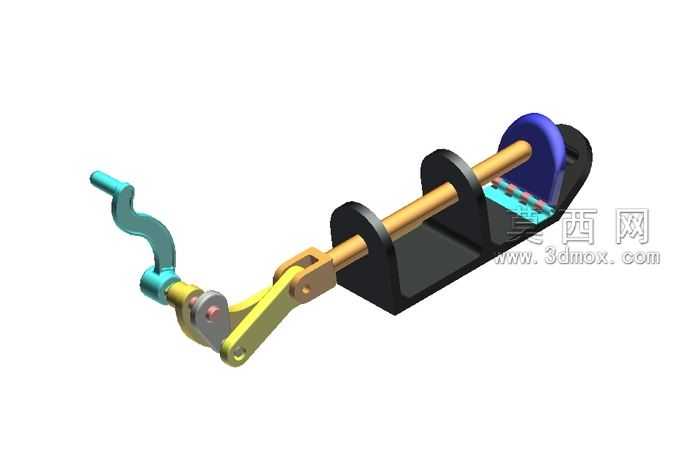

该作品通过三维建模软件完成整体结构的搭建与细节还原，建模过程中严格遵循机械传动的运动逻辑，对各个组成部件的尺寸比例、装配关系进行了精准校准，确保各零件在虚拟装配后可实现连贯的运动模拟。渲染阶段采用了写实材质表现方案，对不同功能的部件赋予了差异化的材质属性：手动操作的曲柄部分采用青蓝色金属烤漆材质，还原了操作件的防滑耐磨表层质感；传动连杆与铰接销轴部分采用亮黄色金属材质，清晰区分传动受力构件与固定支撑构件；底部安装基座与轴座支撑件采用哑光黑色工程材质，模拟铸铁基座的厚重稳定质感；端部的限位轮盘采用深蓝色硬质塑料材质，区分末端执行构件的功能属性。结构设计上，该机构以长传动轴作为核心传动载体，通过两个立式轴座将传动轴固定在槽型安装基座上，保证传动轴的回转精度与支撑稳定性；输入端采用S型弯曲手摇曲柄，通过铰接结构与黄色传动连杆相连，将手摇的回转运动转化为连杆的往复摆动，进而带动传动轴实现定角度的回转输出，铰接位置均设计了销轴与限位挡片结构，避免运动过程中出现零件松脱的问题。设计思路围绕手动操作的便捷性与传动可靠性展开，曲柄的弯曲弧度充分考虑了人手操作的施力角度，可降低长时间操作的疲劳感；连杆与曲柄、传动轴的铰接位置均预留了合理的装配间隙，既保证运动过程无卡滞，又避免间隙过大导致的传动回程误差；基座的槽型结构既可以为连杆摆动提供充足的运动空间，又可作为安装基准面，方便整个机构快速固定在工作台或其他设备机架上。建模过程中对所有零件的倒角、圆角细节都进行了还原，避免尖锐棱角带来的安全隐患，同时也让模型的视觉表现更贴近真实工业产品的加工工艺，通过运动仿真可验证该机构能够顺畅完成手动输入到轴端回转输出的动力传递，整体结构紧凑，传动路径清晰，适合作为机械原理教学演示模型或是小型手动设备的操作执行机构使用。
