自行车减震器简化ABS阀体结构设计

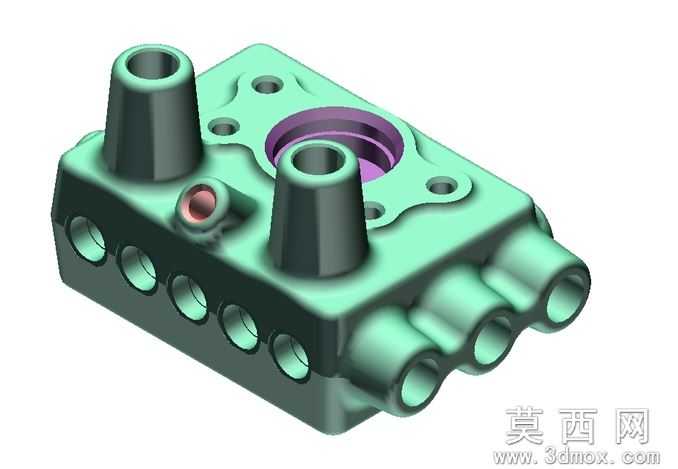

该作品为自行车减震系统配套的ABS材质简化阀体结构三维建模成果，建模阶段以功能优先为核心设计思路，对非关键装配特征做了合理的简化处理，在保留核心流体通路、安装定位结构的前提下，剔除了对减震缓冲功能无影响的冗余细节，既降低了模型的面数复杂度，也能完整还原零件的实际装配逻辑与功能表现。建模过程中严格遵循机械零件的尺寸规范，对阀体上的多组管路接口做了精准的参数化建模：顶部两个锥形凸台接口做了拔模斜度处理，匹配实际注塑生产的脱模需求，接口内孔做了同轴度约束，保证外接管路的装配密封性；侧面排布的多组横向通孔为流体通路，孔位之间的壁厚做了均匀化处理，避免ABS材质注塑成型时出现缩痕、应力集中等缺陷；阀体顶面的环形安装槽做了台阶式结构设计，可适配密封胶圈的嵌入安装，周边的四个安装沉孔位置做了对称度约束，保证与减震器上盖的装配定位精度。材质渲染阶段选用了哑光青绿色ABS工程塑料作为主体材质，调整材质的粗糙度、漫反射参数还原普通注塑件的真实质感，顶面环形槽内做了紫色密封件的材质区分，侧面的小型金属接口赋予了金属光泽材质，通过不同材质的对比清晰区分不同功能的结构区域。结构设计上充分考虑了ABS材料的力学性能，阀体的棱边位置均做了圆角过渡处理，避免应力集中导致的零件开裂，整体块式结构布局紧凑，多组接口的排布兼顾了流体走向的顺畅性与整体结构的强度，可直接用于自行车减震器的结构验证、装配干涉检查以及前期方案演示，简化后的模型也适配3D打印快速打样的需求，能够快速输出实物样件完成功能测试。
