多向定位夹紧工装夹具结构设计

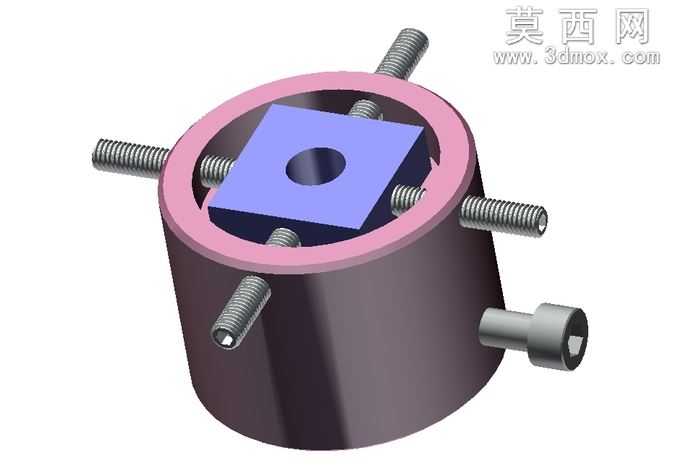

该三维模型为一款多向定位夹紧工装设备，整体采用同轴嵌套式结构设计，主体基座为圆柱形中空壳体，壳体上端设置环形凸缘作为安装定位基准面，凸缘内侧预留方形安装腔用于容纳待夹紧的方形工件。模型在建模阶段采用参数化特征建模方式，先通过旋转特征生成圆柱形主体基座，再对上端面进行拉伸切除形成环形凸缘与内部方形腔体，保证基座的同轴度与腔体的尺寸精度。周向均匀分布六根螺纹调节杆，每根调节杆均采用外螺纹柱体结构，与基座侧壁的螺纹孔形成螺旋传动副，建模时通过螺旋线扫描生成螺纹牙型，确保螺纹配合的参数符合通用机械标准，调节杆端部为平面抵接端，可通过旋动调节杆从六个径向方向对内部方形工件施加夹紧力，实现多方位同步定位，避免工件在加工过程中出现偏移。基座侧壁额外设置一个侧向定位销组件，该组件由圆柱销与端部的内六角拧动端组成，建模时对拧动端进行内六角拉伸切除特征处理，可通过六角扳手进行操作，实现工件的侧向辅助定位与锁紧。材质渲染方面，主体基座采用深灰色金属材质，赋予磨砂金属质感以模拟铸铁或钢制工装的表面效果，环形凸缘采用粉色工程塑料材质区分不同功能部件，内部方形定位块采用亮蓝色硬质合金材质，突出定位基准部件，螺纹调节杆与侧向定位销采用亮银色不锈钢材质，还原标准紧固件的金属光泽，各部件材质区分清晰，便于直观识别不同结构的功能属性。设计思路上，该工装针对方形轴类或块状工件的装夹需求，采用多向螺旋夹紧的方式，相比传统单向夹具拥有更高的定位精度与装夹稳定性，周向均匀分布的调节杆可适配一定尺寸范围内的方形工件，无需更换夹具即可完成不同规格工件的装夹，侧向定位销可作为防转结构，避免工件在受周向力时发生转动，整体结构紧凑，操作便捷，适合用于小型零件的钻孔、铣削等机加工工序的装夹定位，建模过程中对各配合面均做了公差预留的特征处理，保证虚拟模型与实际加工装配的可行性，各运动部件无干涉，调节杆的行程范围经过参数校核，可满足常规尺寸工件的装夹行程需求。
