工艺材料过滤用多孔锥形喷嘴结构

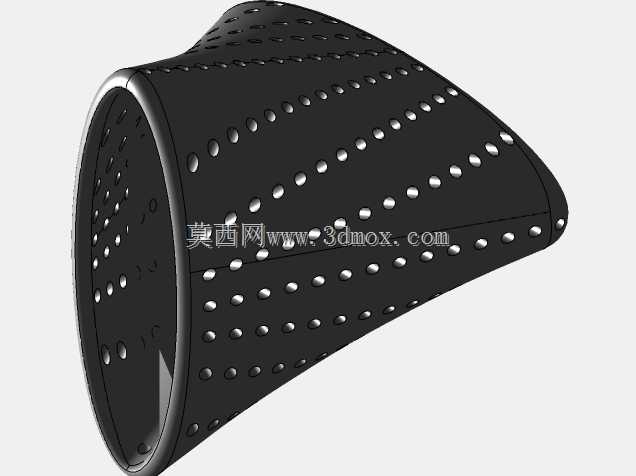

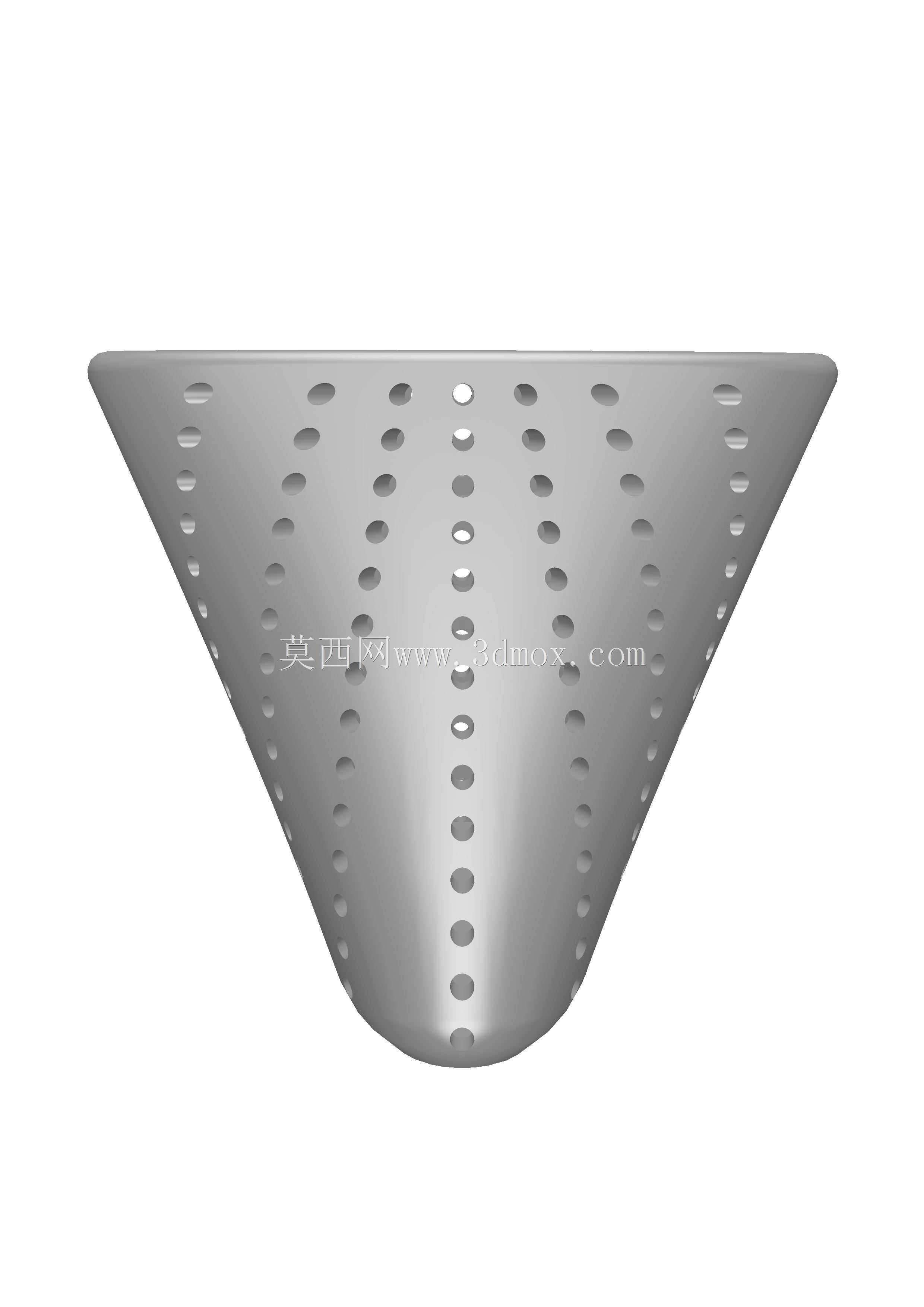

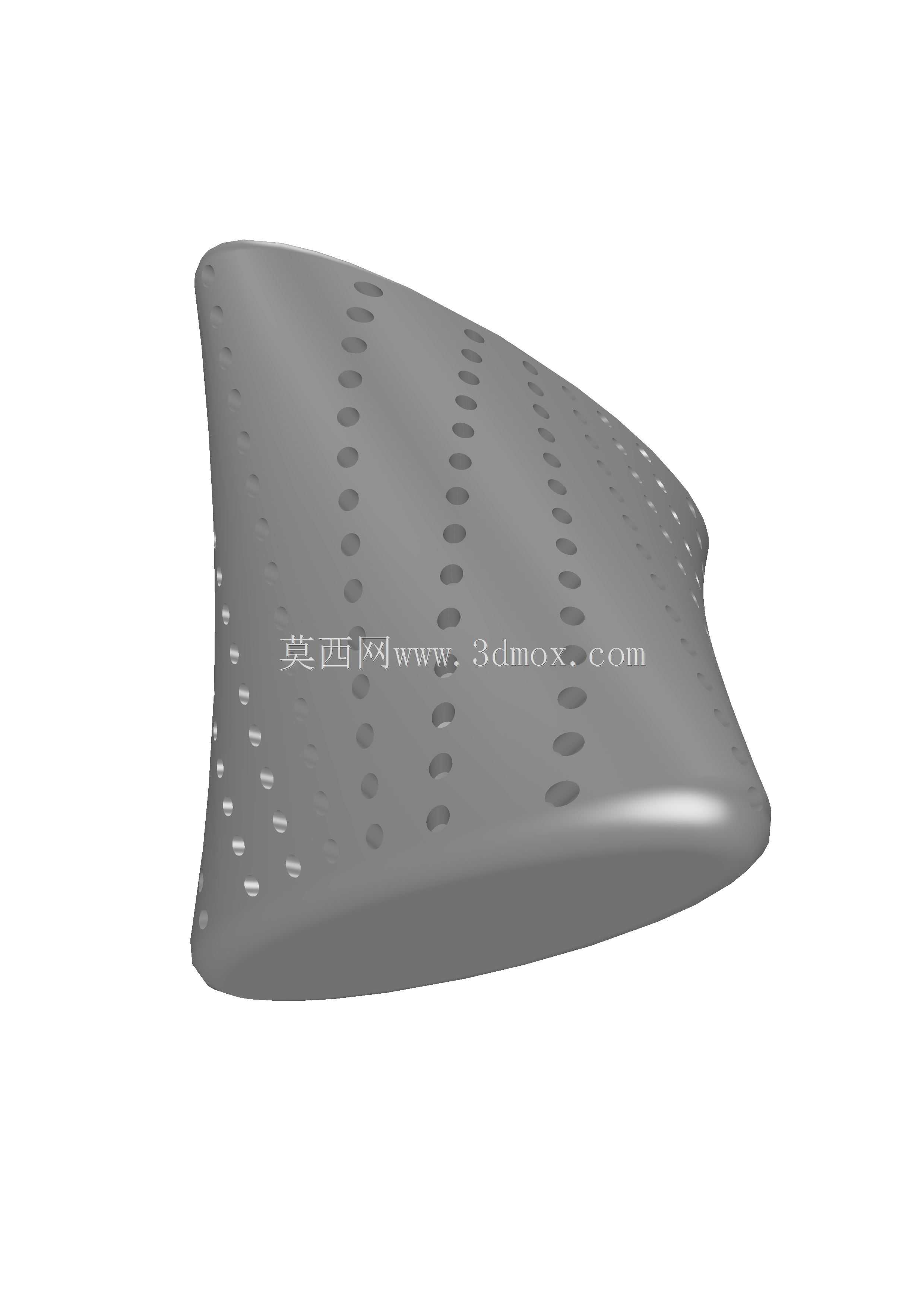

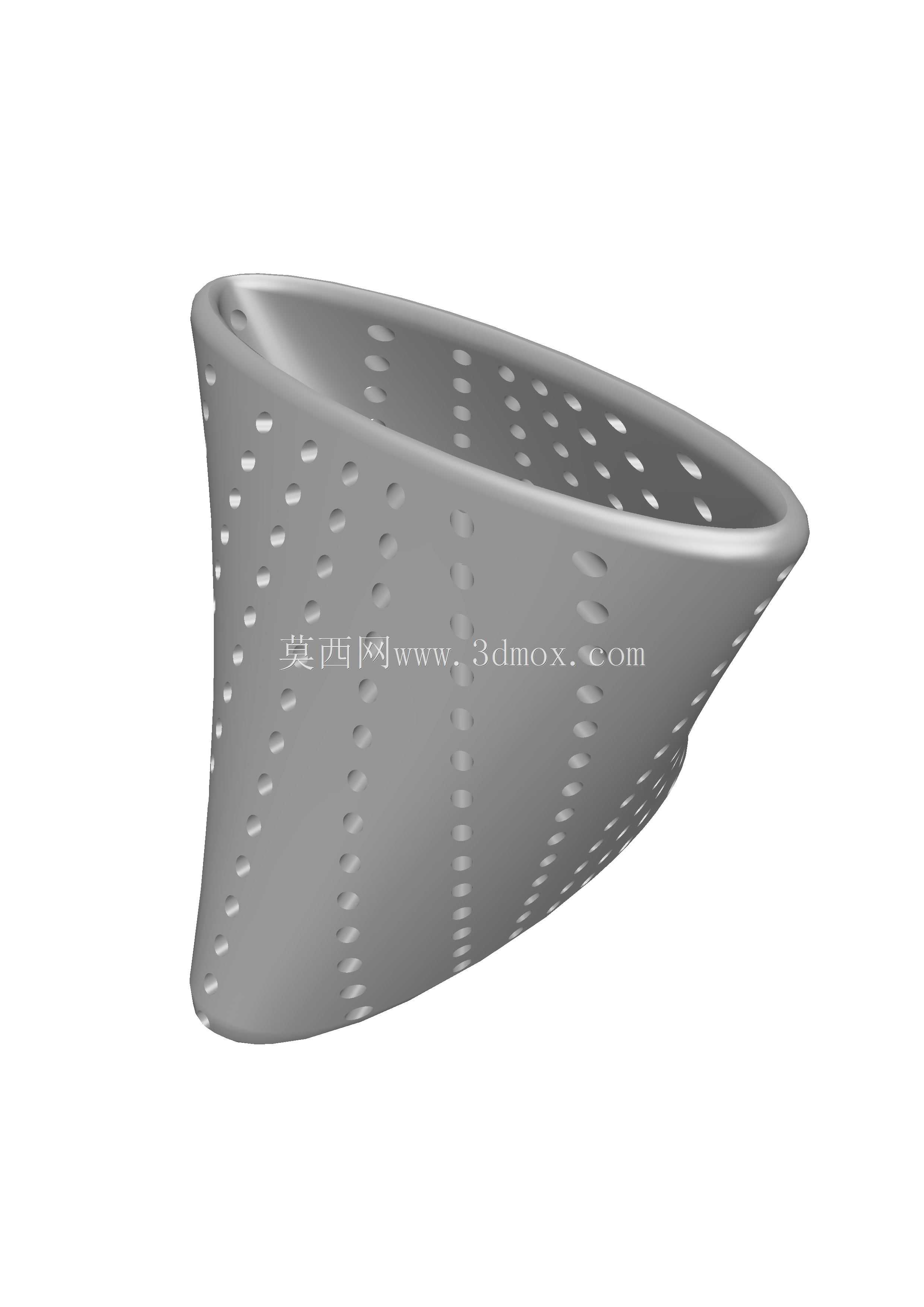

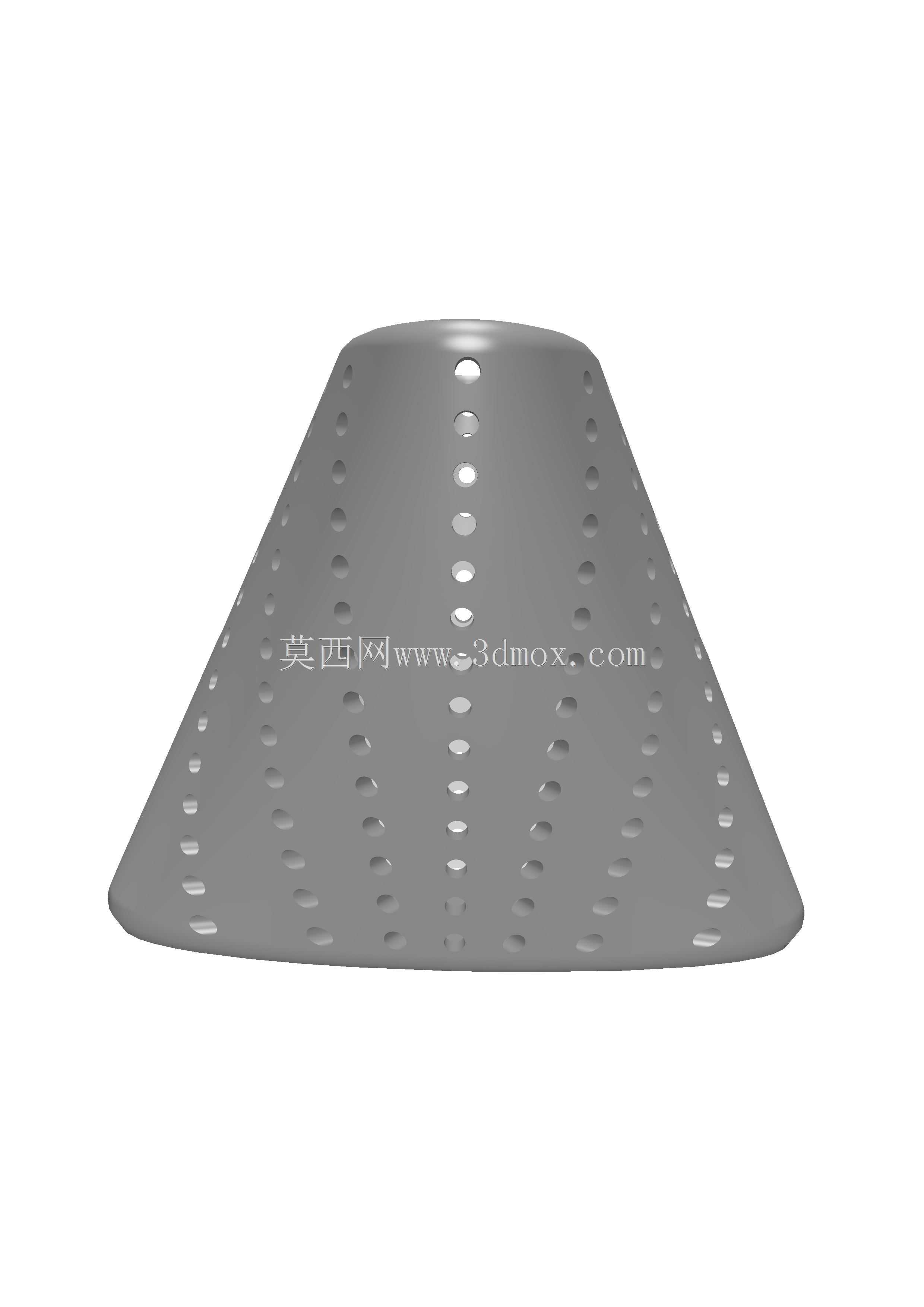

　　在流体处理、物料筛分、工艺介质输送的各类工业生产场景中，这类带密集穿孔的锥形喷嘴是过滤类设备的核心功能部件，主要承担介质匀布、杂质截留、流态调整的作用，常见于化工原料输送、食品浆料过滤、工业循环水处理、粉体气力输送等工况的过滤单元末端，直接决定过滤环节的出料均匀度与杂质拦截效率。从结构设计逻辑来看，整体采用截锥形的壳体构型，大端为安装对接端，设置有平整的环形贴合面，能够与过滤腔体的出料端法兰或者卡接结构紧密配合，安装时无需额外调整同轴度，依靠端面的压紧密封即可避免介质侧漏，小端为收敛的出料端，能够将经过穿孔过滤的介质收拢后定向输送至下游管路，锥形的外壁设计也能减少介质在腔体内的滞留死角，避免过滤后的杂质在壳体内壁堆积造成堵塞。

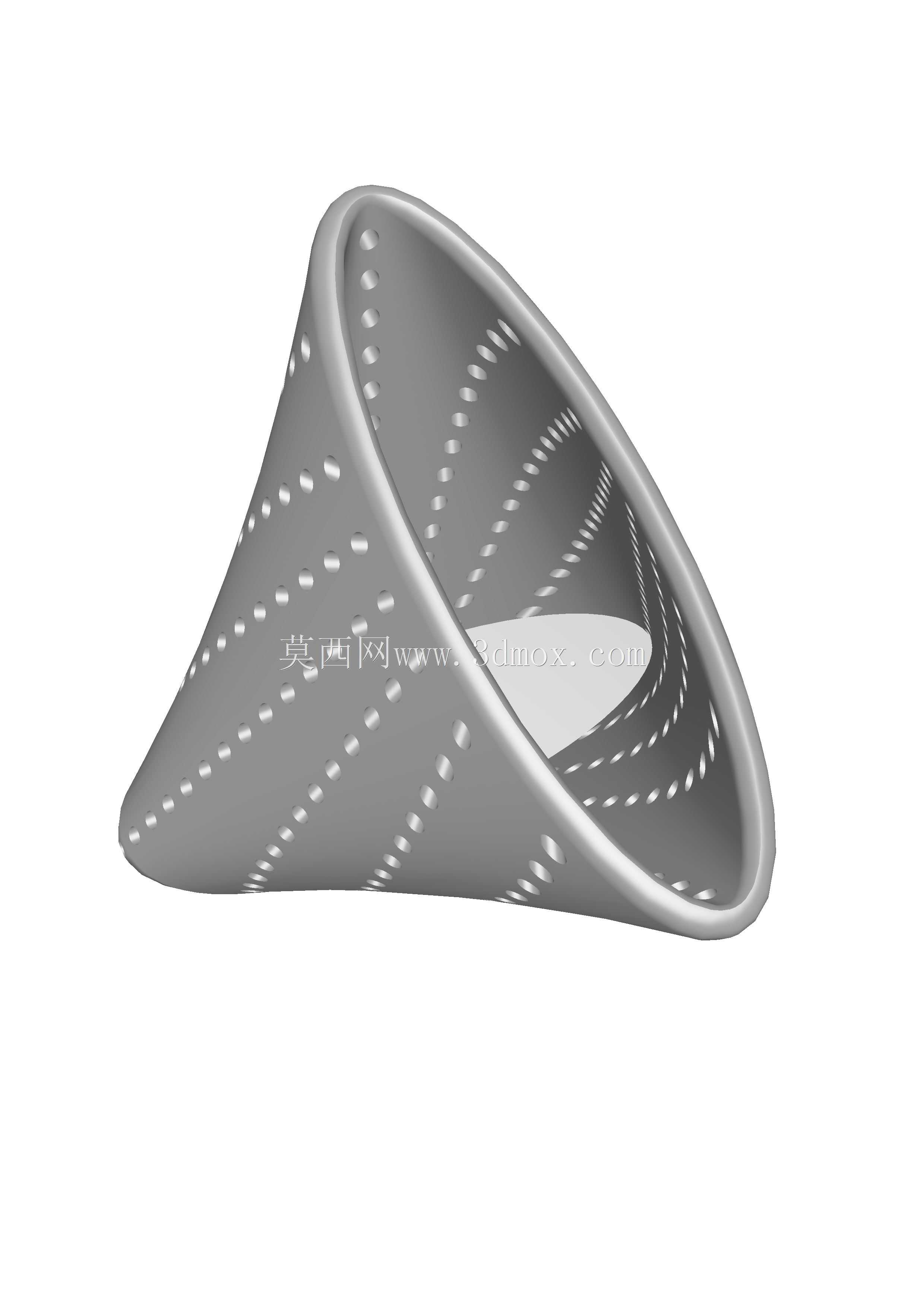

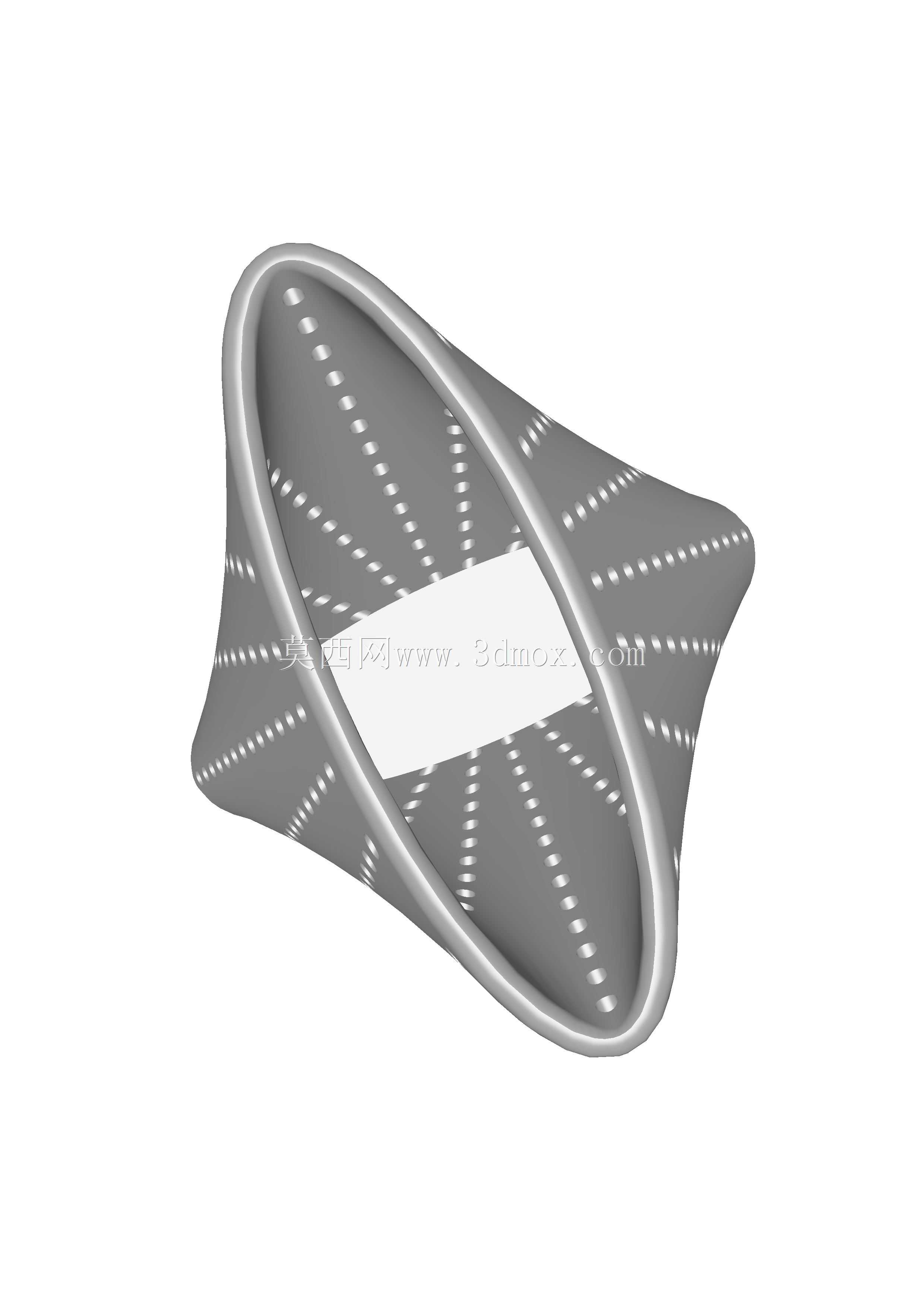

　　壳体表面的穿孔采用多排斜向等距排布的设计思路，并非垂直于锥面的直孔，而是顺着介质流动的方向设置倾斜角度，这种排布方式一方面能够最大化单位面积的开孔率，在保证壳体结构强度的前提下提升过流面积，降低介质通过时的阻力损失，另一方面斜向的孔道能够引导介质形成稳定的旋流态，减少大颗粒杂质在孔口位置的卡滞概率，延长连续工作的免清理周期。从安装边界来看，大端的外径尺寸适配常规过滤腔体的标准接口，整体锥段的长度控制在合理范围内，不会占用过多的腔体内部空间，同时壳体壁厚经过强度校核，能够承受常规工艺工况下的介质正向压力，不会因为长期受流体冲击出现形变，穿孔的孔径根据过滤精度要求做了统一尺寸控制，孔边做了去毛刺处理，

　　避免介质中的纤维类杂质挂在孔边造成堵塞。在实际使用过程中，介质从锥壳的外侧或者内侧进入，通过表面的穿孔完成杂质与合格介质的分离，锥形的结构能够让被拦截的杂质顺着锥面滑落至腔体的排渣位置，不需要频繁停机拆解清理，相比平面结构的过滤元件，这种锥形多孔喷嘴的过流效率能提升三成以上，同时抗堵塞性能更优。设计建模时需要重点关注几个核心参数的匹配：首先是锥角的选取，需要结合上游过滤腔体的内径、介质的流速、杂质的颗粒度综合确定，锥角过大会导致介质在锥面的流速分布不均，局部位置穿孔磨损过快，锥角过小则会增加整体结构长度，提升安装空间要求；其次是穿孔的排布密度，需要根据处理流量计算总过流面积，保证所有穿孔的总过流面积不小于下游出料口的通流面积，

　　避免出现节流效应；另外孔道的倾斜角度需要与锥面的母线角度匹配，保证加工时的工艺可行性，不管是采用冲孔加工还是激光打孔，都能保证孔道的一致性，不会出现孔口毛刺、孔径偏差过大的问题。这类部件在建模过程中需要先完成锥面的基础曲面构建，再通过阵列方式完成所有穿孔的排布，阵列时需要沿着锥面的母线方向做等距偏移，保证每一排孔的间距一致，同时要对孔边做倒圆角处理，模拟实际加工后的钝化效果，避免应力集中在孔边位置，提升部件的抗疲劳性能，在做装配验证时，需要重点核对大端安装面的平面度、安装孔的位置度，保证与上游腔体的对接精度，避免安装后出现密封失效的问题。
