互锁环形金属连接结构三维造型

　　在日常的机械结构设计场景里，这类互锁环形构件常被用作柔性限位、软连接牵拉、过载保护环节的核心受力件，区别于刚性的销轴、螺栓连接，它能在多维度受力时分散应力集中点，避免局部载荷过大出现的断裂失效。从实际使用场景来看，这类构件既可以用在小型吊装索具的末端连接环节，替代传统的卸扣实现无突出棱角的平滑连接，避免剐蹭吊装工件表面；也可以嵌入到安全防护装置的触发链路中，当受力超过预设阈值时，环体的接触曲面会产生可控的滑移，触发后续的停机保护动作；甚至在部分文创机械装置、动态艺术摆件的传动结构里，这类互锁环也能作为视觉焦点，配合转动机构实现环体间的相对滚动，呈现流畅的动态效果。

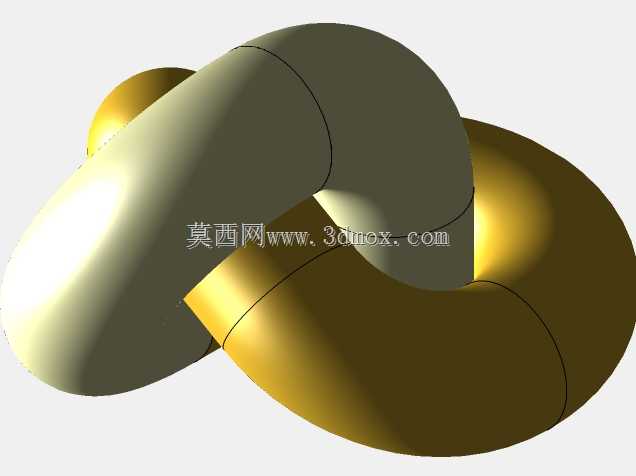

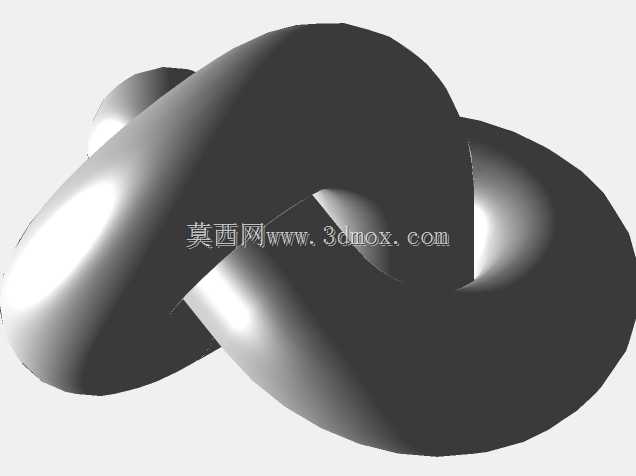

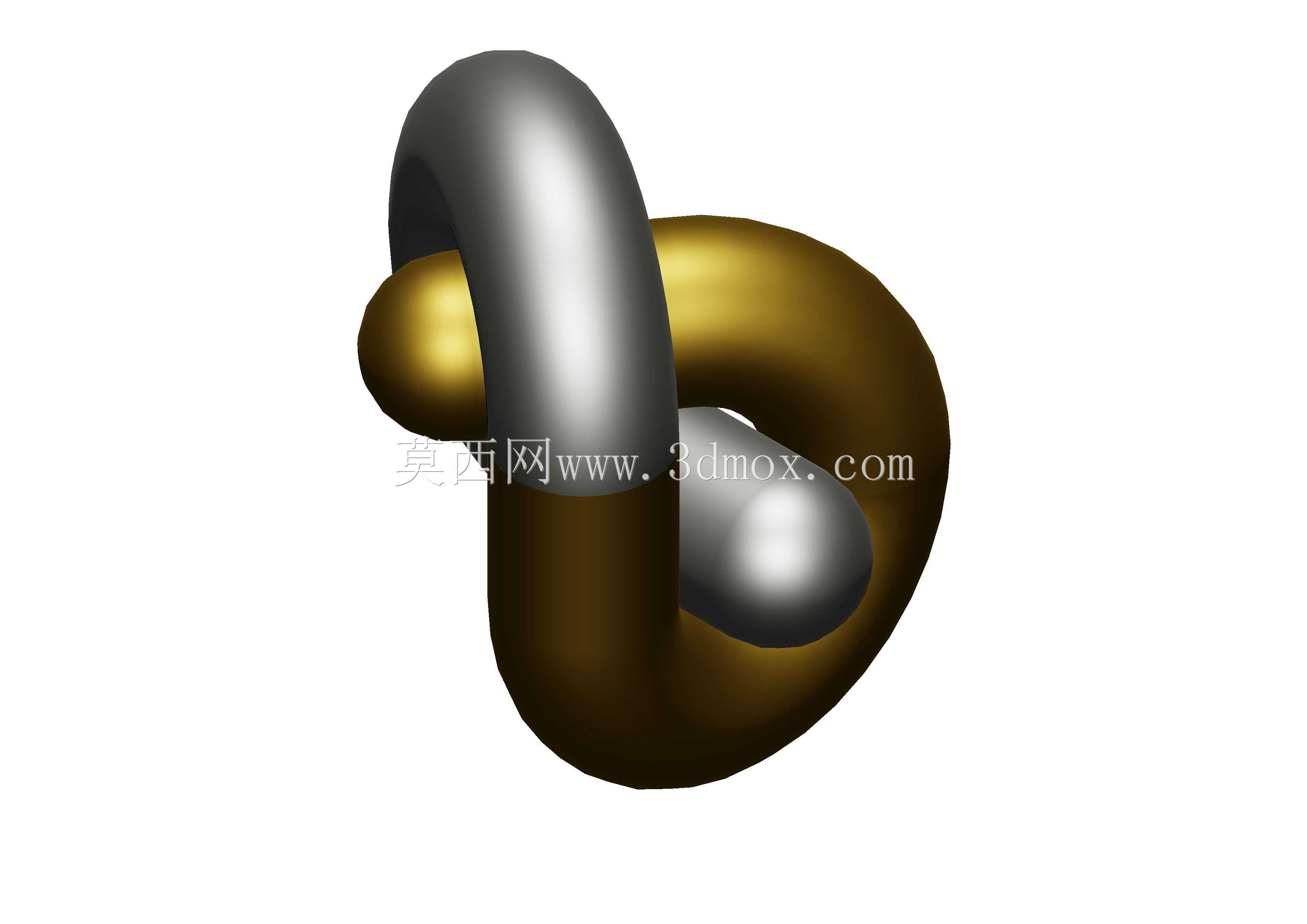

　　设计这类互锁结构时，最先要敲定的是两个环体的截面直径与环体内径的比例关系，截面过粗会导致两个环无法完成穿套装配，截面过细则会大幅降低整体的抗拉、抗扭承载能力。建模过程中需要先绘制单环的中心轨迹线，这里的轨迹线不是标准正圆，而是根据互锁后的接触间隙做了0.2mm的偏心修正，保证两个环装配完成后，接触面是连续的圆弧贴合，不存在点接触的应力集中区域。环体的截面采用正圆形截面，扫掠过程中全程保持截面与中心轨迹线垂直，避免出现截面扭曲导致的壁厚不均问题，两个环的材质分别做了不同的表面处理效果区分，一个是哑光金属喷砂质感，一个是亮面镀铬质感，方便在装配校验时快速观察两个环的相对运动轨迹，检查是否存在运动干涉。

　　从安装边界来看，这类构件不需要额外的固定安装座，使用时只需要将两个环分别套入待连接的两个部件的连接孔内即可，整体占用的安装空间由环体的外轮廓尺寸决定，环体的外径根据实际承载需求可以做等比例缩放，最小可以做到外径10mm用于小型精密仪器的软连接，最大可以放大到外径200mm用于工业吊装的连接环节。需要注意的是，这类互锁环在承受径向载荷时，两个环的接触区域会产生局部压应力，设计时需要根据材料的屈服强度核算接触区域的压应力值，避免长期载荷下出现接触面压溃变形，导致环体卡滞无法灵活转动。另外，环体的边缘位置做了R0.5mm的圆角过渡，既可以避免装配时划伤操作人员，也能减少环体与被连接件接触位置的应力集中，防止被连接件的连接孔边缘被环体切割磨损。

　　在实际的结构验证环节，这类互锁结构需要做三个方向的受力仿真：首先是轴向拉伸工况，模拟正常牵拉时的受力状态，校核环体截面的拉应力是否在材料许用应力范围内；其次是径向扭转工况，模拟两个被连接件出现相对转动时的受力，校核环体接触位置的剪切应力；最后是侧向弯折工况，模拟连接部位出现偏载时的受力，检查环体是否会出现侧向脱出的风险。建模时特意保留了两个环之间0.1mm的装配间隙，这个间隙既不会让环体之间出现旷量晃动，也能保证环体在相对转动时不会因为加工误差出现卡滞，适配常规的机加工公差等级，不需要做高精度的研磨加工就能满足使用要求。
