窗帘通道型材安装固定塑料夹具结构

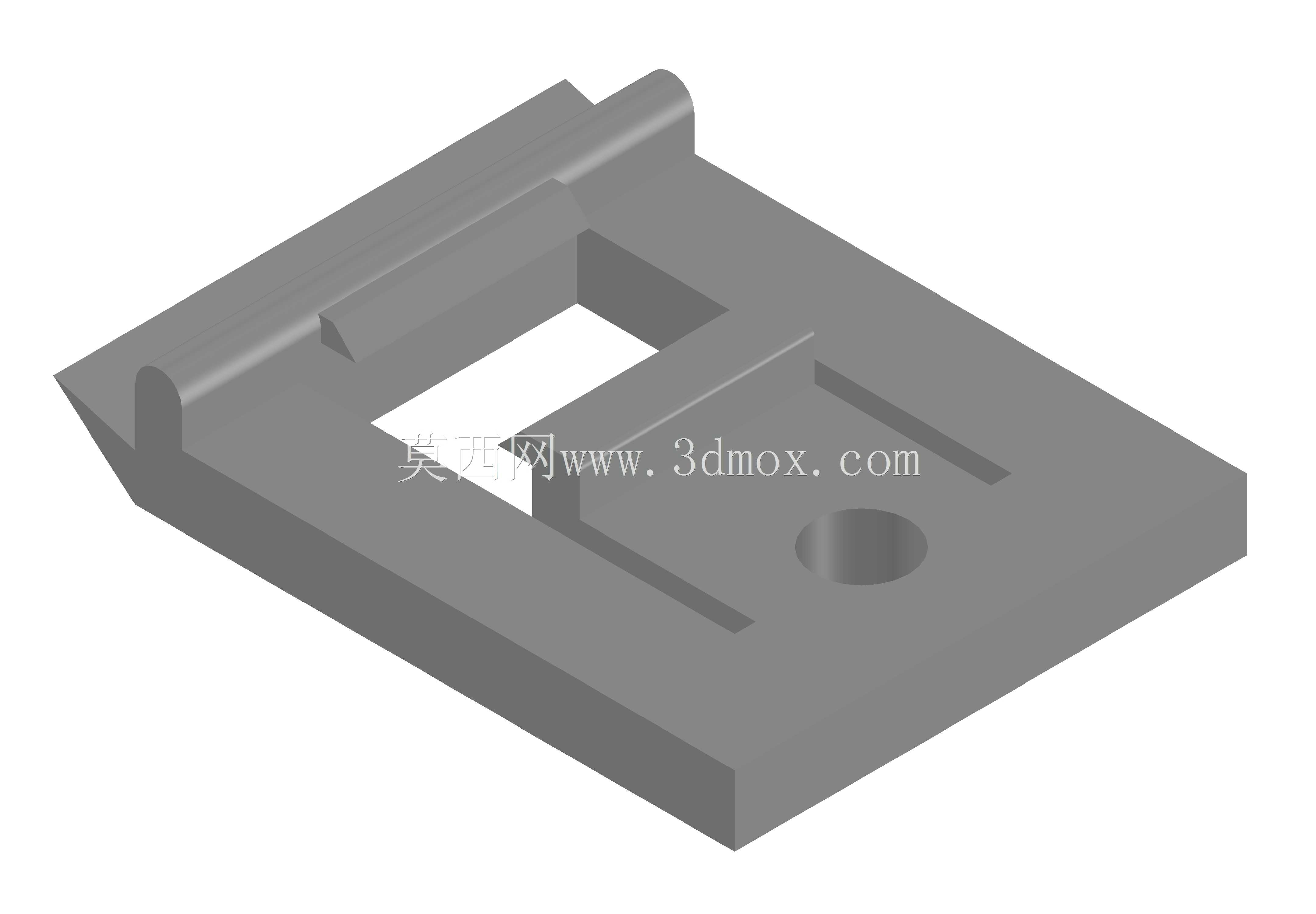

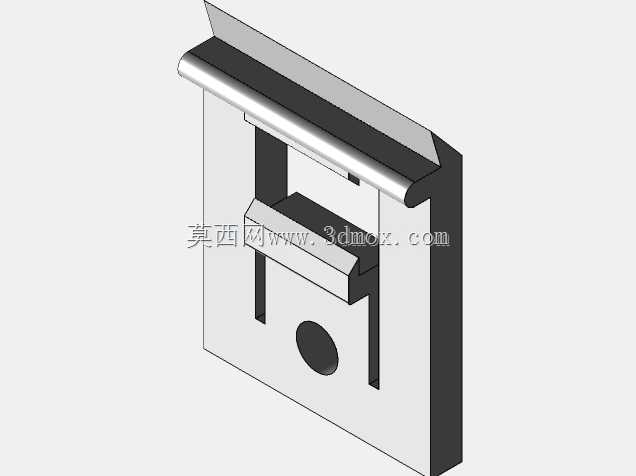

　　日常家装与商用遮阳系统的窗帘安装环节里，这类塑料固定夹具是衔接窗帘轨道型材与安装基面的核心衔接零件，区别于传统金属冲压支架，塑料材质的夹具在轻量化、安装便捷性、型材适配度上有明显优势，尤其适配带特定卡槽结构的窗帘通道型材，不需要额外焊接或者复杂的打孔攻丝工序，就能完成轨道的快速定位固定。从结构设计来看，这个夹具整体采用一体化注塑成型的结构，主体为带方形镂空的平板基座，平板一侧设置有向上翻折的卡接边，卡接边的弧度与窗帘通道型材的侧边轮廓完全匹配，安装时可以直接卡入型材的预设滑槽内，不需要额外的紧固件就能实现型材与夹具的预定位，平板基座上预留的沉头安装孔，用于穿入自攻螺丝将整个夹具固定在墙面、吊顶或者窗框安装基面上，

　　孔位的沉头设计可以保证螺丝安装后头部完全没入夹具表面，不会突出干涉型材的滑动通道。设计阶段首先要匹配对应窗帘通道型材的截面尺寸，卡接边的内轮廓公差需要控制在合理范围，既要保证卡入后不会出现松脱晃动，又要避免过盈量太大导致装配时卡滞甚至撑裂塑料件，平板基座的方形镂空并非减重的冗余设计，一方面是为了注塑成型时减少壁厚不均导致的缩痕问题，另一方面可以在安装时提供一定的形变余量，适配基面存在微小不平整的安装场景，同时镂空区域也能容纳安装基面可能存在的微小凸起，保证夹具的安装面能够完全贴合基面，不会出现翘边导致的固定不稳。从安装边界来看，这类夹具的厚度通常控制在3-5mm区间，卡接边的高度匹配型材侧边的卡槽深度，一般在8-12mm范围，

　　安装孔的中心距需要匹配常规窗帘安装的螺丝排布间距，单颗M4自攻螺丝即可提供足够的锁紧力，塑料材质选用一般为增韧PP或者ABS，具备足够的抗弯折强度，同时耐日常温湿度变化，不会因为长期使用出现脆裂变形。实际应用场景中，这类夹具多用于隐藏式窗帘轨道、超薄窗帘通道的安装，相比传统的外露式金属支架，塑料夹具可以完全隐藏在型材的安装槽内部，安装完成后外部看不到固定件，整体视觉效果更简洁，同时塑料材质不会像金属件那样在长期使用中因为氧化生锈污染窗帘面料，也不会在安装时刮花型材的表面涂层。在结构细节处理上，卡接边与平板基座的衔接位置做了圆弧过渡处理，避免应力集中导致长期受力下衔接位置断裂，平板基座的边缘都做了小倒角处理，

　　安装时不会划伤安装人员的手部，也不会在推入型材滑槽时刮伤型材的内壁涂层。安装流程上，施工人员只需要先将夹具按照预设间距卡入窗帘通道型材的背部卡槽内，滑动调整到对应安装点位后，将整个型材连带夹具贴合到安装基面，通过基座上的预留孔打入自攻螺丝完成固定即可，相比传统需要先固定支架再卡入轨道的安装方式，这种一体化卡接的夹具可以减少一半的安装工序，大幅提升窗帘安装的施工效率，同时后期维护更换时，只需要松开螺丝就能将型材连同夹具一起取下，不需要单独拆分夹具和型材，维护便捷性更高。针对不同厚度的窗帘通道型材，这类夹具的卡接边高度可以做对应调整，基座的尺寸也可以根据承重需求做加厚处理，常规家用窗帘场景下，单套轨道每间隔30-40cm布置一个该款夹具，就可以满足双层窗帘布的承重需求，不会出现轨道下垂变形的问题。
