四轴几何误差自动检测装置结构设计

项目分类:量具 发布时间:2024-04-15 ID:747199
  • 四轴几何误差自动检测装置结构设计
  • 四轴几何误差自动检测装置结构设计
  • 四轴几何误差自动检测装置结构设计
  • 四轴几何误差自动检测装置结构设计
  • 四轴几何误差自动检测装置结构设计

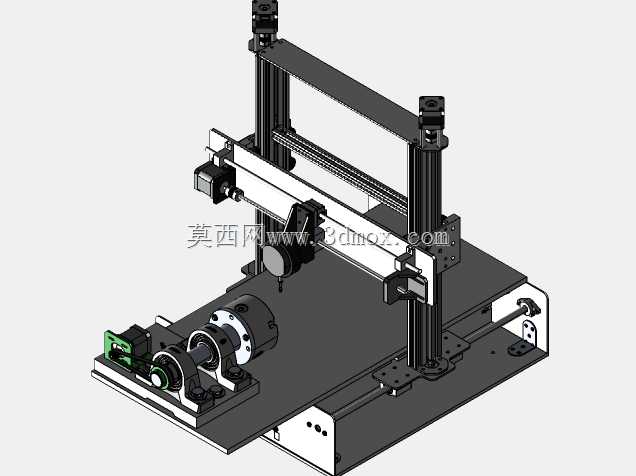

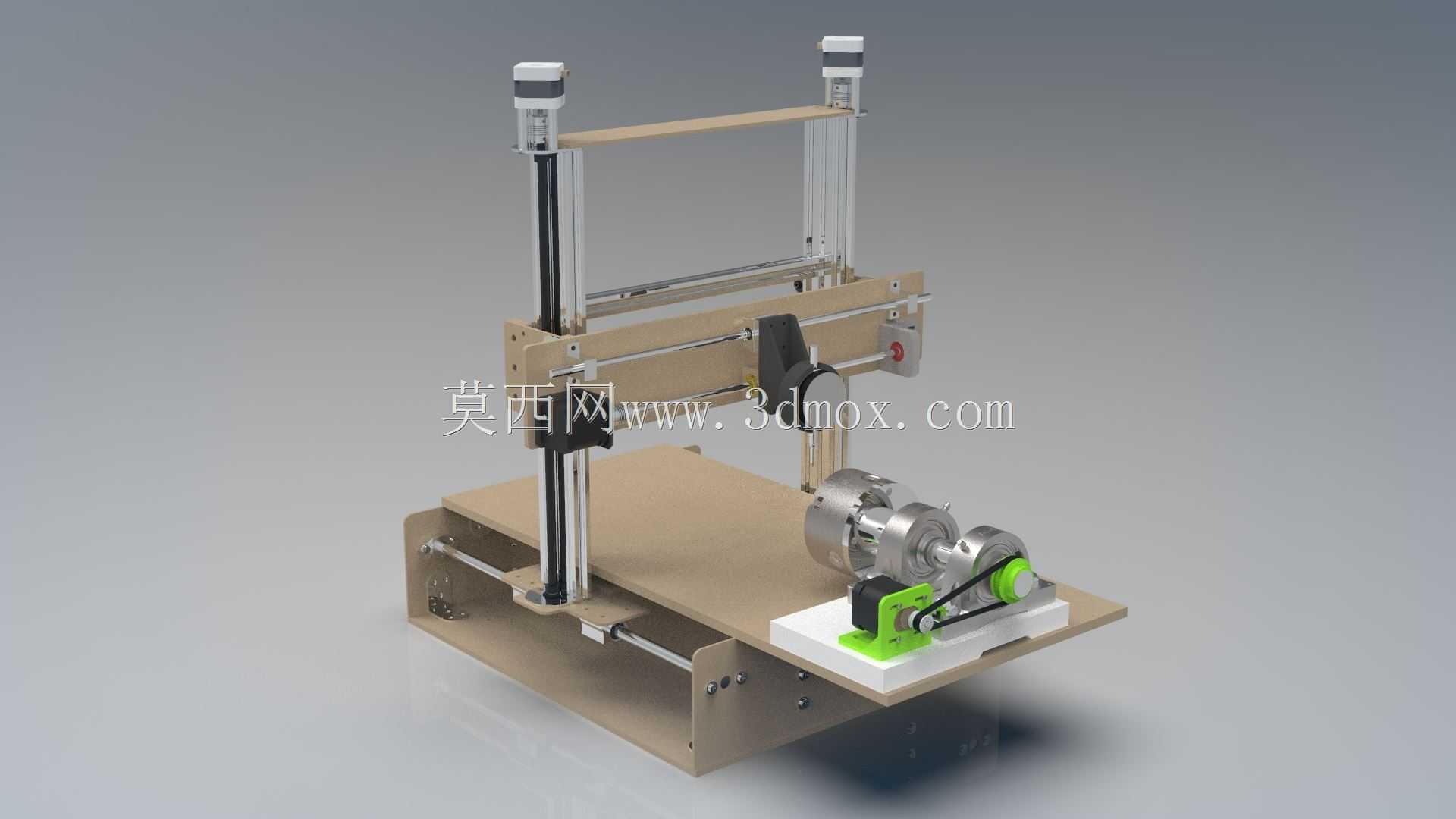

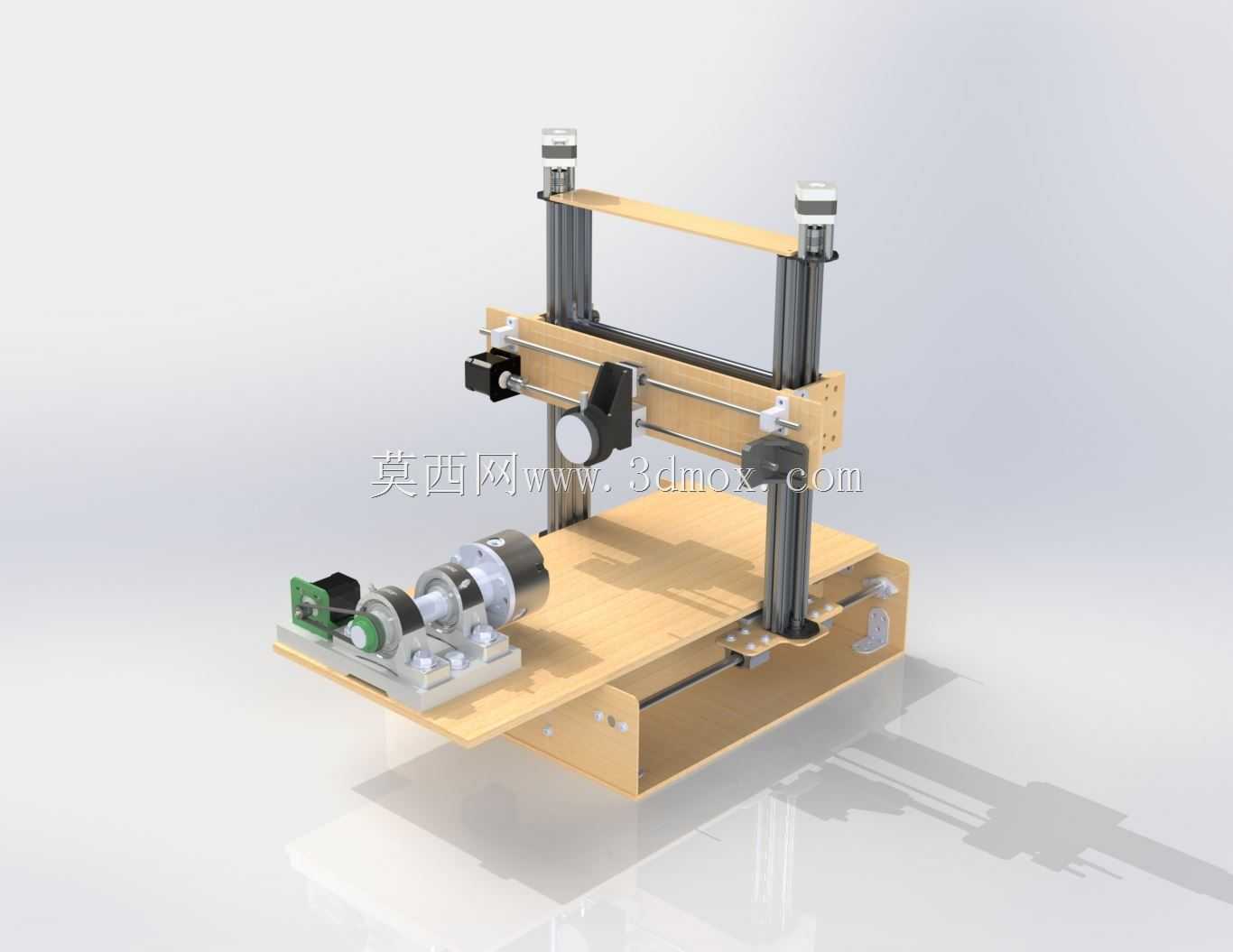

  在精密机械加工、零部件质检环节,形位公差的检测效率与精度直接决定了产线的流转速度与成品合格率,传统接触式单参数测量设备往往需要多次装夹才能完成平面度、圆柱度、直线度、圆度这几项核心形位误差的检测,多次装夹带来的定位误差会叠加到最终测量结果中,同时反复拆装工件也会拉长单工件检测周期,难以适配中小批量精密零件的快检需求。这套四轴自动几何误差测量装置,正是针对这一场景痛点做的结构整合设计,将多参数检测的运动路径整合到同一机架结构内,减少重复装夹带来的误差累积。从结构布局来看,设备采用铝型材搭建的门式框架作为Z轴与X轴的运动承载基础,型材拼接的机架在保证整体刚性的同时,也预留了足够的运动调整空间,底座采用加厚板材加工,底部设置可调支撑脚,

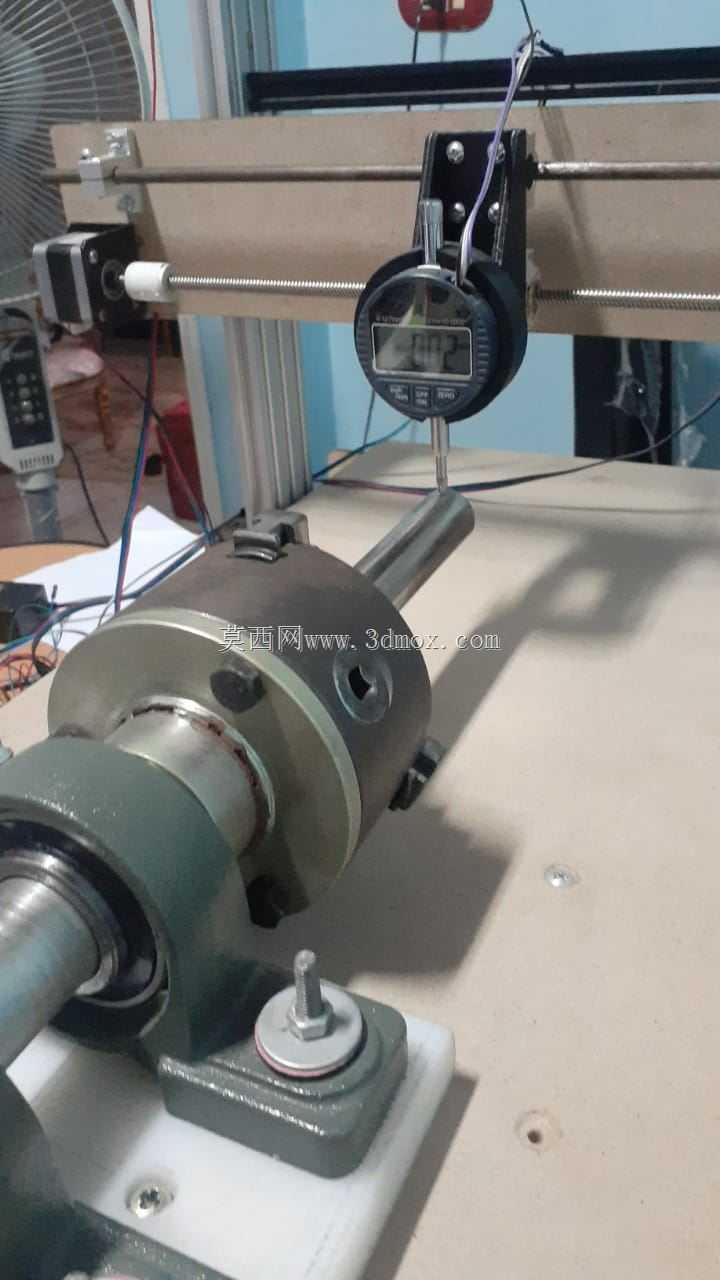

  可在安装时快速调平设备基准面,避免地面不平整带来的初始测量偏差。X轴传动采用同步带搭配线性导轨的组合,兼顾运动速度与定位平顺性,Z轴同样采用双导轨导向结构,保证测头上下运动的直线度,避免悬臂结构带来的偏载晃动。工件装夹端设置在底座前部的工作台面上,搭配可调整的夹持座,能够适配不同轴径、不同长度的轴类、盘类零件装夹,夹持座自带旋转驱动轴,也就是设备的第四轴,可带动工件做360度连续回转,满足圆柱度、圆度检测时的全周数据采集需求。测头安装在X轴的滑座上,可随X轴做横向水平移动,配合Z轴的升降运动,能够覆盖工件不同轴向位置、不同高度的检测点位,无需手动调整测头位置。整套设备的运动控制采用开源硬件方案做底层驱动,接线布局沿型材内腔走线,

  避免运动过程中线缆拖拽干涉,所有运动轴的限位开关均设置在行程两端,防止超程运动造成结构碰撞损坏。从安装边界来看,设备整体占地尺寸控制在桌面级设备范围内,不需要单独做地基固定,可直接放置在质检车间的标准工作台上使用,外接电源与通讯接口均设置在设备后侧,方便车间布线整理。在功能实现逻辑上,设备启动后会先完成各轴的回零动作,建立统一的设备坐标系,之后根据预设的检测路径,X轴、Z轴配合第四轴的回转运动,带动测头依次完成工件端面平面度、外圆圆柱度、母线直线度、截面圆度的数据采集,采集到的点位数据会实时传输到上位机做误差计算,直接输出对应的形位公差检测结果,不需要人工记录读数换算。设计过程中特意对各轴的运动同轴度做了结构补偿,

  X轴导轨与底座安装面的平行度、Z轴导轨与底座基准面的垂直度、第四轴回转中心与X轴运动方向的平行度,都在结构设计时预留了调整垫片的安装位,方便装配时做精度校准,保证最终的测量精度满足常规精密机械零件的质检要求。和传统的单参数测量仪相比,这套结构把四个常见形位误差的检测功能整合到同一台设备上,单工件装夹一次就能完成全部检测项,既减少了装夹辅助时间,也避免了多次装夹带来的定位误差,适合机加工车间的工序间质检、成品入库前的终检环节使用,对于小批量多品种的精密零件生产场景,不需要频繁更换测量设备,就能完成核心形位公差的检测工作。设备的滑座、夹持座等结构件均采用轻量化设计,在保证结构刚性的前提下降低运动负载,提升运动响应速度,导轨副均设置了防尘防护结构,避免车间内的金属切削粉尘进入导轨滚道,延长设备的维护周期。
