EDEM仿真用不规则砾石颗粒三维建模

　　既没有出现过于尖锐的易破损应力集中结构，也没有过度圆润到接近球体的失真形态，能够直接导入离散元仿真软件中替换默认的规则颗粒单元。从实际工程应用场景来看，这类不规则颗粒模型可覆盖多个领域的仿真需求：在矿山输送环节，可用于模拟皮带机转运点的物料冲击、溜槽磨损情况，通过匹配不同粒径比例的砾石颗粒组，能够精准计算不同落料角度下的皮带受冲击载荷分布，为溜槽衬板的厚度选型、耐磨材料布置位置提供数据支撑；在建筑骨料拌合场景中，可用于模拟混凝土搅拌过程中骨料的运动轨迹、拌合均匀度，辅助优化搅拌叶片的安装角度与搅拌转速参数，减少搅拌过程中的骨料离析问题；在岩土工程仿真领域，这类磨圆度较高的砾石模型可用于模拟河床冲积层、碎石路基的颗粒咬合作用，在散料输送、矿石破碎、土壤力学仿真、磨料加工等工程领域，离散元仿真的精度很大程度上取决于颗粒模型的还原度，不少刚接触EDEM仿真的工程师容易陷入参数调试的误区，反复调整接触参数却始终无法复现实际工况下的物料堆积角、碰撞磨损规律，核心问题往往出在颗粒外形的过度简化——长期使用规则球体代替真实不规则颗粒，会直接导致仿真结果与现场实测数据出现30%以上的偏差，无法为设备结构优化提供可靠参考。本次构建的四款不规则砾石颗粒模型，完全参照天然河卵石、风化砾石的真实外形特征制作，没有做刻意的几何规整处理，每一款颗粒都保留了自然磨蚀形成的圆润棱边、非对称曲面轮廓，不同颗粒的长宽高比例控制在1:0.7~1:1.3的自然区间内，

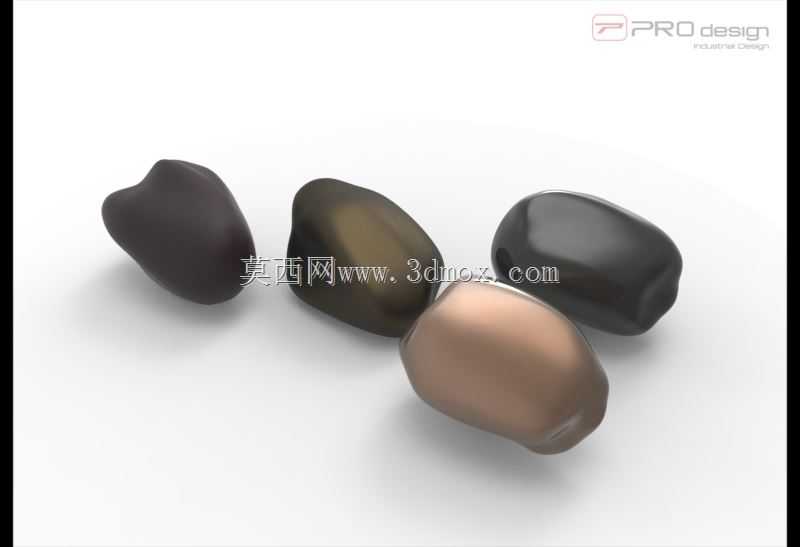

　　计算不同压实度下的路基承载力与沉降变形规律；在磨料加工场景中，还可作为抛丸、滚磨工艺的磨料颗粒模型，仿真不同外形磨料对工件表面的撞击、磨削效果，优化磨料选型与加工时长参数。设计过程中没有采用统一的曲面放样逻辑，四款颗粒分别对应不同风化程度、不同磨蚀时长的天然砾石特征：其中深黑色两款颗粒分别对应高硬度石英岩砾石与深色玄武岩砾石，曲面过渡更为硬朗，局部保留了微弱的原始岩面棱角，适合模拟大粒径、高硬度的矿石物料；棕褐色与浅铜色两款颗粒磨圆度更高，整体轮廓更趋近于椭球形，表面曲面过渡更为平缓，对应长期水流冲刷形成的河卵石特征，适合模拟河床砂砾、建筑用细骨料。所有颗粒的曲面均做了连续性处理，没有出现破面、重叠面、非流形几何问题，

　　导入仿真软件时无需额外进行几何修复，可直接进行颗粒填充、接触参数绑定操作。考虑到离散元仿真通常需要批量生成数万甚至数十万颗颗粒来模拟散料群体特性，建模时特意控制了单颗粒的曲面面片数量，在保留外形轮廓特征的前提下尽可能简化几何结构，避免单颗粒模型面数过高导致仿真计算量陡增，普通配置的工作站即可支撑十万级颗粒数量的仿真运算。从安装与使用边界来看，这类颗粒模型不存在传统机械零部件的装配约束问题，使用时可根据实际工况的物料粒径级配要求，对单颗粒模型进行等比例缩放，搭配不同粒径、不同外形的颗粒按现场实测的级配比例混合，即可还原真实散料的粒度分布特征；需要注意的是，缩放过程中要保持三个轴向的缩放比例一致，避免拉伸变形导致颗粒外形失真，

　　影响颗粒间的咬合、碰撞接触计算精度。在做磨损仿真时，可根据不同颗粒的材质特性分别绑定对应的密度、弹性模量、摩擦系数参数，让不同岩性的砾石在仿真中表现出对应的运动与碰撞特性，进一步提升仿真结果与实际工况的匹配度。不少工程师在做散料仿真时，会为了提升计算效率刻意简化颗粒外形，虽然能大幅缩短计算时长，但得到的结果往往只能用于定性展示，无法指导实际的结构优化与参数调整，这类还原真实外形的砾石颗粒模型，能够在计算量与仿真精度之间找到平衡点，既不会像超复杂多球面填充颗粒那样带来过大的计算负荷，又能比规则球体模型更精准地还原散料的真实运动特性，不管是做输送设备的结构优化、磨耗计算，还是做岩土工程的力学性能仿真，都能提供更贴近实际的几何基础支撑。
