3至22毫米直径圆周划线定位检具

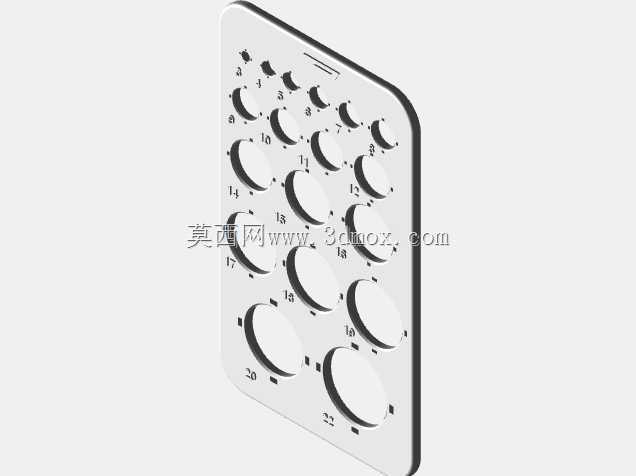

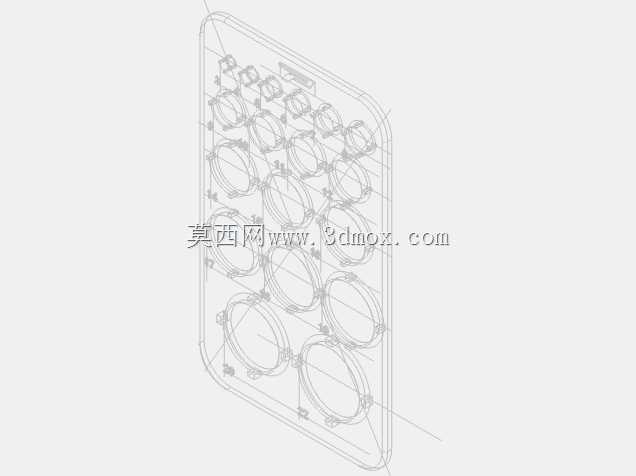

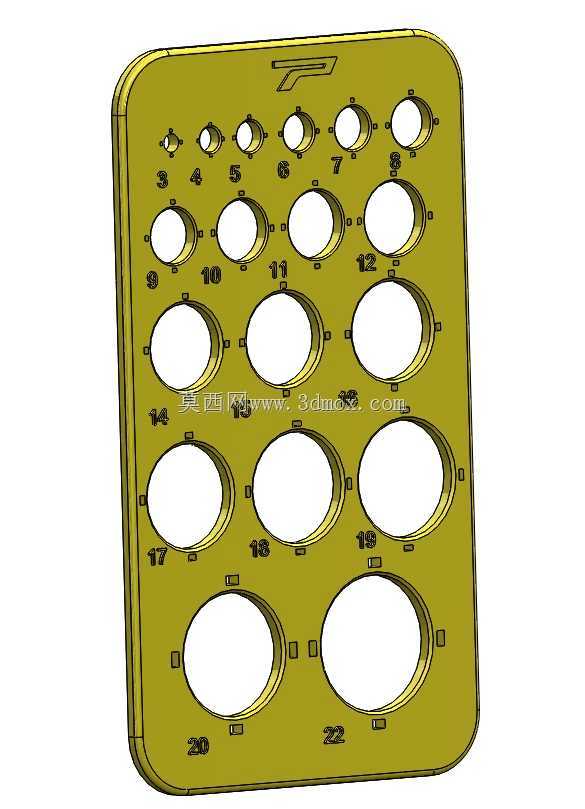

　　这款圆周样板的设计逻辑完全围绕现场快速作业展开，整体采用带圆角的矩形薄板结构，四个边角做R角处理，避免尖锐边角划伤操作人员或是刮花工件表面，板身厚度控制在2到3毫米区间，既保证手持时的结构刚性，不会因为用力按压产生翘曲变形，又能在划线时让笔尖尽可能贴近孔壁，减少划线时的半径偏差。板面上沿纵向排布了从3毫米到22毫米的标准直径圆孔，每个圆孔旁直接蚀刻对应直径数值，不需要额外对照刻度表换算，作业时可以直接将待检测的圆棒、圆柱销、线束端子插入对应孔位，通过间隙配合快速判断工件直径是否在公差范围内，也可以将笔尖插入孔内，沿着孔壁滑动直接在工件表面划出对应直径的圆周，省去调整圆规、核对半径尺寸的步骤。日常机械加工、手工建模打样、钣金划线、线束端子压接尺寸核对、小直径圆棒料分选场景里，经常需要快速核对3到22毫米区间的圆形工件外径，或是在板材、绝缘件、3D打印基板上快速划出标准直径的圆周轮廓，传统圆规在频繁切换直径时需要反复调整半径，不仅效率低，多次调整带来的半径误差也会累积，尤其是在没有数显卡尺、半径规的现场作业环境下，一块集成全区间直径的样板能大幅减少辅助作业时间。

　　设计时特意将不同直径的孔位按照尺寸递增顺序错落排布，相邻大直径孔与小直径孔之间预留足够的实体壁厚，避免孔距过近导致板身强度不足，长期使用后孔口开裂变形；每个圆孔的孔口都做了0.2毫米的倒角处理，一方面去除3D打印或是激光切割产生的毛刺飞边，另一方面划线时可以给笔尖留出导向空间，不会因为孔口锐边卡住笔尖导致划线卡顿、轮廓失真。板身上端预留了小型挂孔，可以直接挂在工位旁的工具挂板上，不需要占用工具箱内部空间，现场取用十分方便。考虑到手工绘图、现场检修时的使用场景，样板整体外形尺寸控制在手掌可握持的范围内，单手握持时拇指可以自然搭在板身中部，其余四指托住板身背面，划线或是检测时不需要额外的固定夹具，单人即可完成操作。

　　孔位排布时特意避开了板身的受力中线，即使长期按压使用，板身也不会因为应力集中产生弯折；每个直径对应的圆孔都采用基孔制公差设计，孔壁的尺寸偏差控制在±0.05毫米以内，完全满足现场划线、工件初检的精度要求，不需要额外进行精密校准。对于3D打印自制场景来说，这款样板的结构没有悬空结构，打印时不需要添加支撑，直接平放打印即可成型，打印完成后只需要简单去除孔内的少量残留丝材，打磨掉层纹就可以直接投入使用，不需要二次机加工。

　　在变压器线圈绕制、绝缘垫片裁切、电子元件引脚直径核对的作业场景中，这款样板可以快速核对圆形绝缘垫、密封垫圈的外径尺寸，也能在环氧板、绝缘纸板上快速划出需要裁切的圆形轮廓，相比传统的测量划线方式，作业效率可以提升60%以上，同时避免了反复测量带来的人为误差。在小零件分选场景中，可以直接将待分选的圆柱销、铆钉、圆棒料依次穿过不同直径的孔位，快速完成尺寸分组，不需要逐件用卡尺测量，大幅降低批量分选的劳动强度。板身表面没有多余的凸起结构，平时可以直接平放在工作台面上，不会因为底面不平导致划线时板身晃动，孔位的中心距经过反复校核，相邻孔位之间不会出现干涉，即使是最大的22毫米直径孔，和旁边20毫米直径孔之间的实体壁厚也足够支撑日常使用的按压力度，不会出现孔壁破裂的问题。
