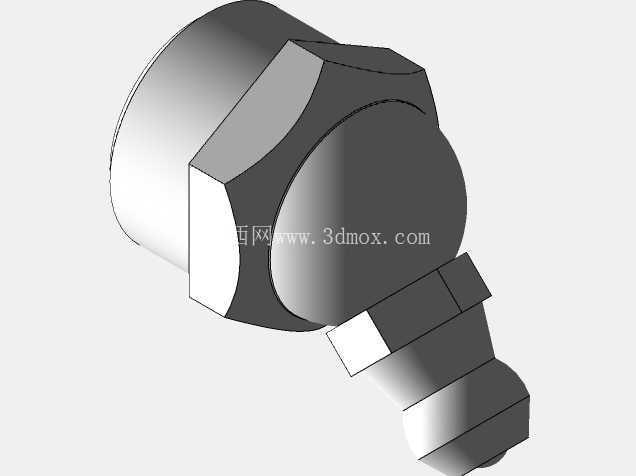

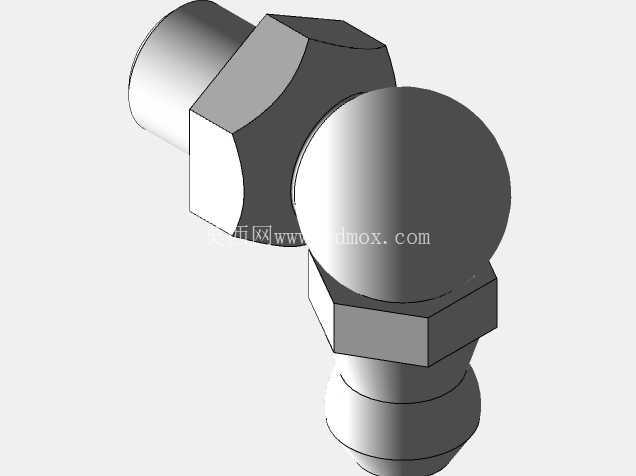

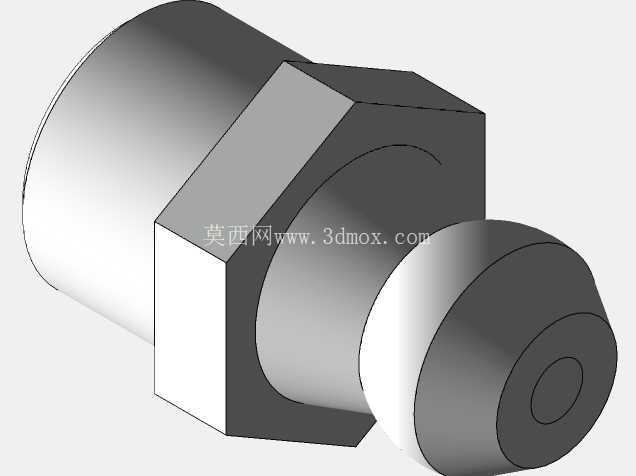

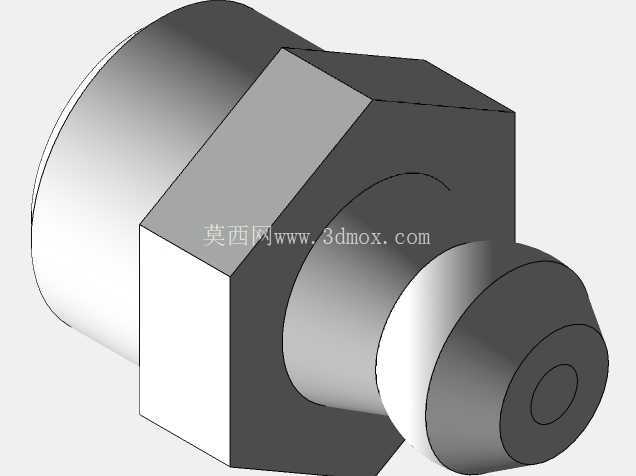

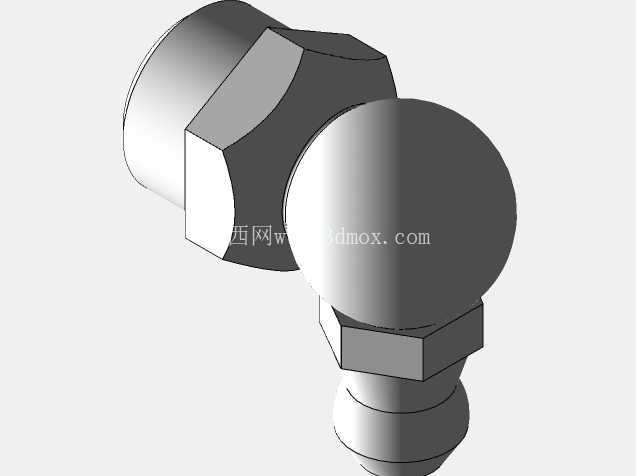

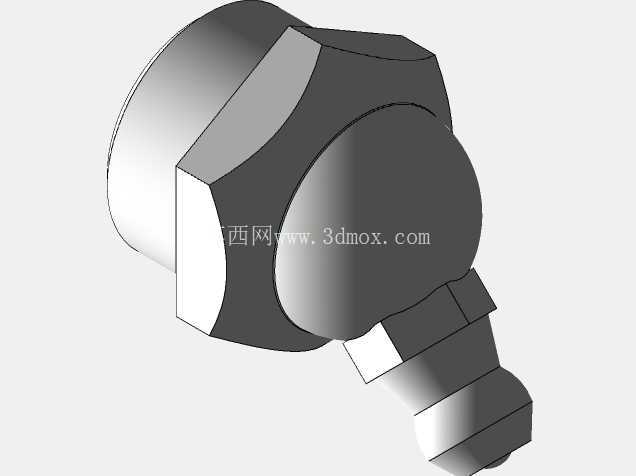

NPT公制螺纹角式减压阀结构设计

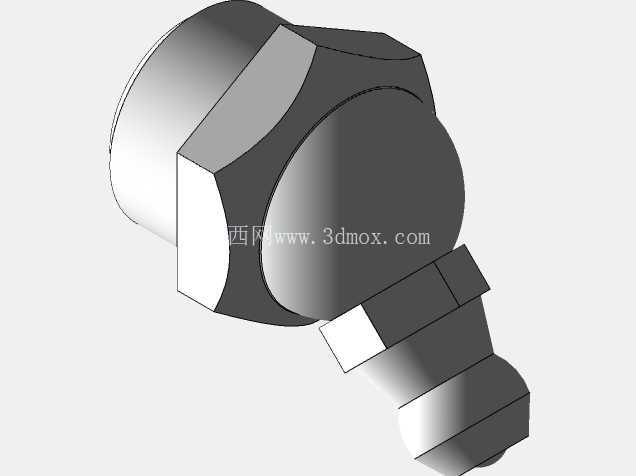

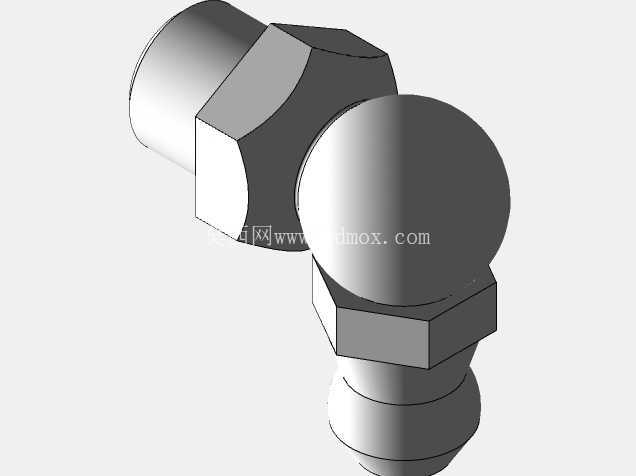

　　在工业流体输送、气动控制、液压动力配套的管路系统里，角式结构的减压阀一直是狭小安装空间下的优选调压元件，这款采用公制系统与NPT国家管螺纹适配的角式减压阀，在设计阶段就充分考虑了现场管路的布局痛点。不同于直通式减压阀需要沿管路轴向预留足够的安装与操作空间，角式90度转向的结构可以直接适配管路直角转弯的节点，不需要额外加装弯头配件，既减少了管路的连接泄漏点，也压缩了整体阀组的安装占用空间，在紧凑型气动控制柜、小型液压动力单元、设备端就近调压的场景里，这类结构的适配性远高于同通径的直通减压阀。

　　从功能实现逻辑来看，这款阀的核心作用是将上游输入的较高流体压力稳定降低到下游支路需要的工作压力，并且在上游压力出现波动、下游负载流量发生变化的时候，通过内部阀芯与弹簧、膜片的配合动态调节过流面积，保证下游输出压力的波动控制在允许的工程误差范围内，避免压力过高损坏下游的精密仪表、执行元件，也不会因为压力不足导致执行机构出力不够、动作响应滞后。设计时特意将操作调节端设置在阀体侧向的圆形凸台位置，现场安装完成后，操作人员不需要探入管路缝隙就能完成压力整定，调节时的施力角度也符合现场运维的操作习惯，不会和相邻的管路、阀件产生操作干涉。

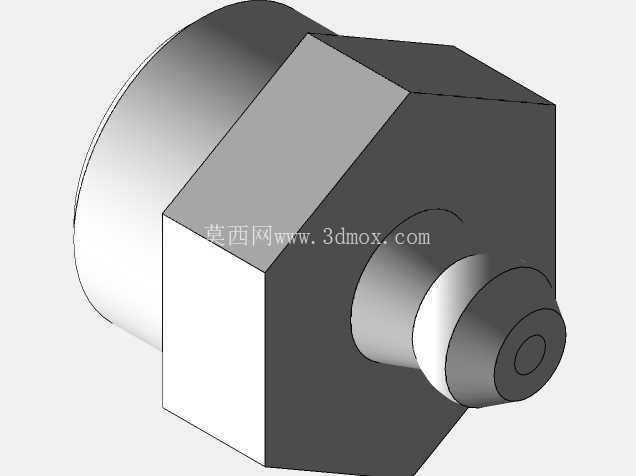

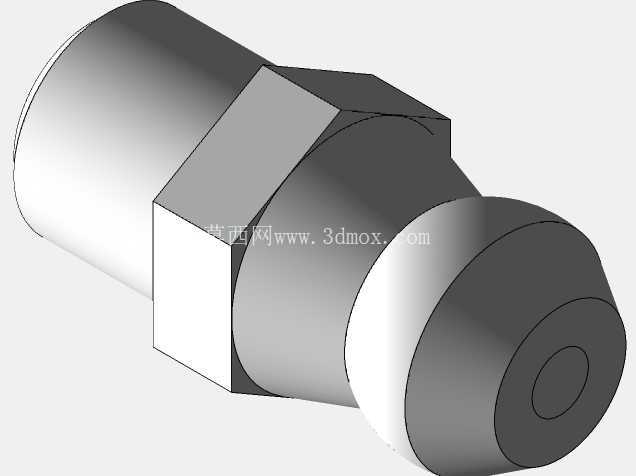

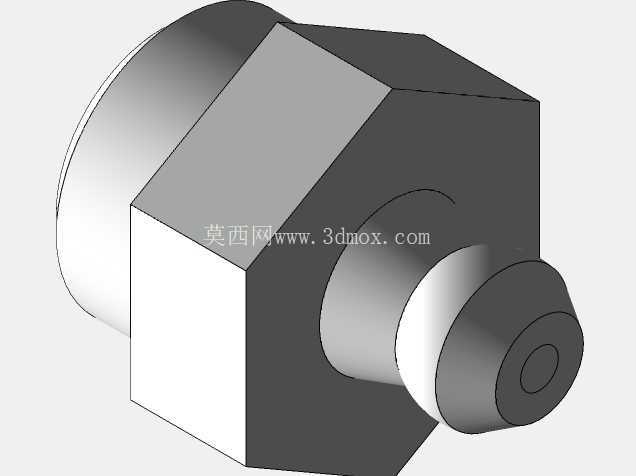

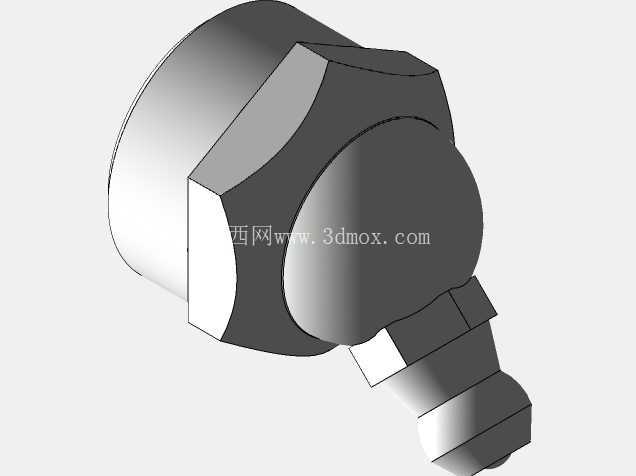

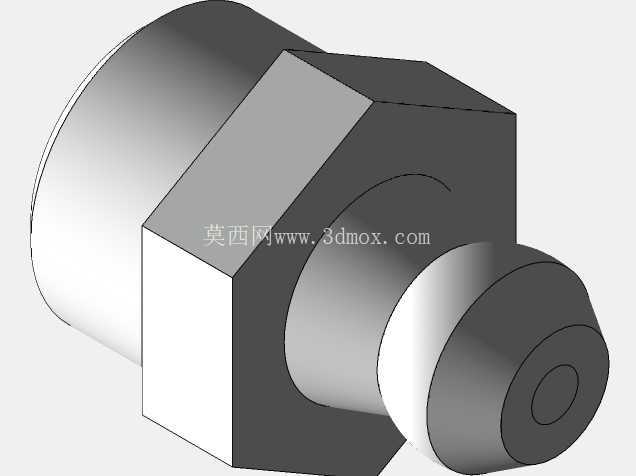

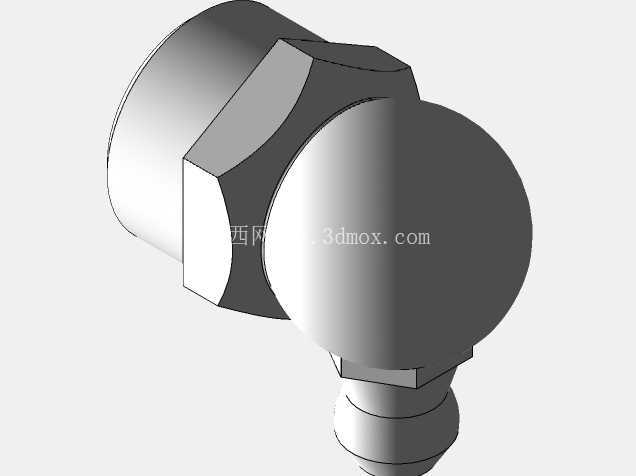

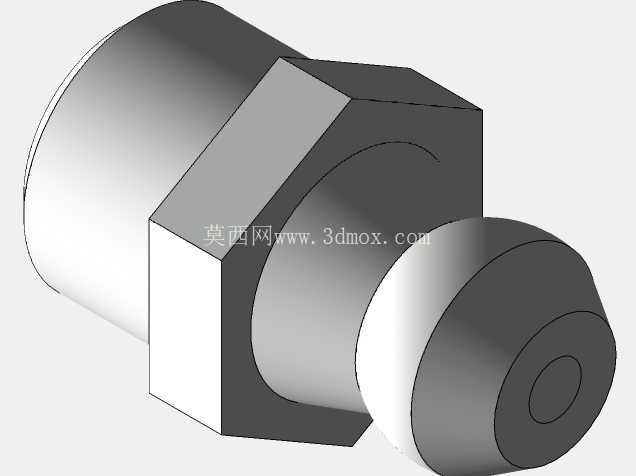

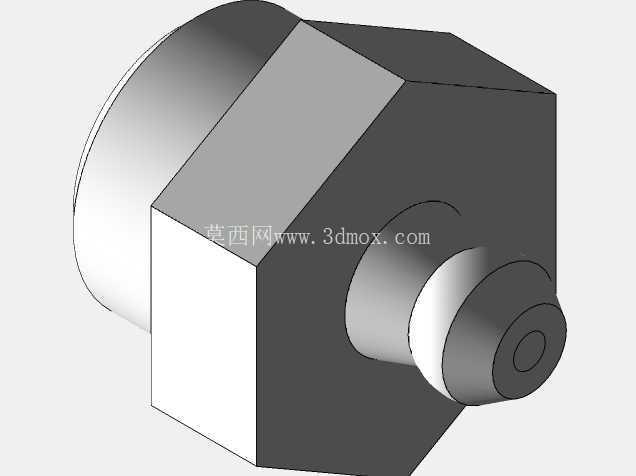

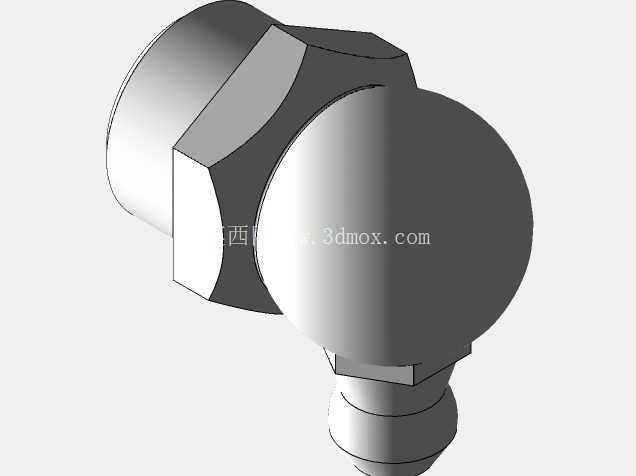

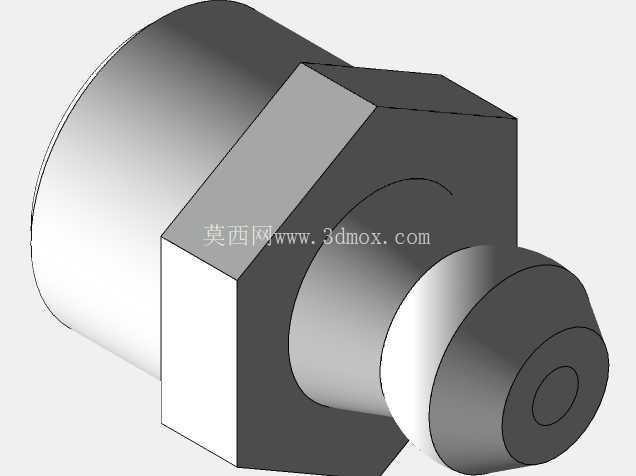

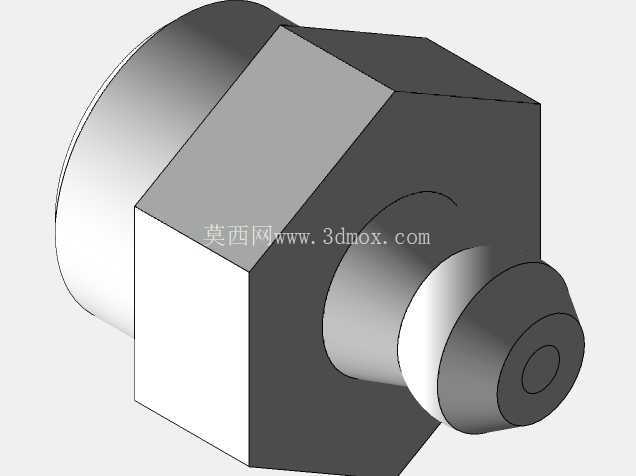

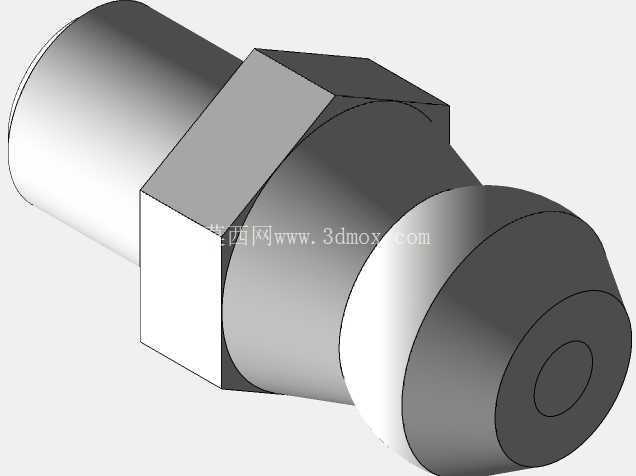

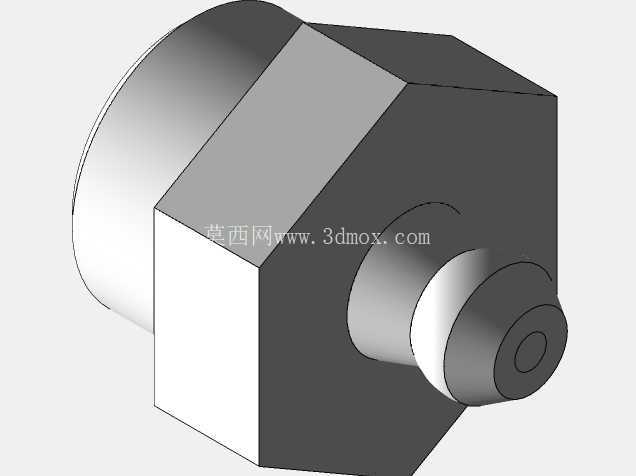

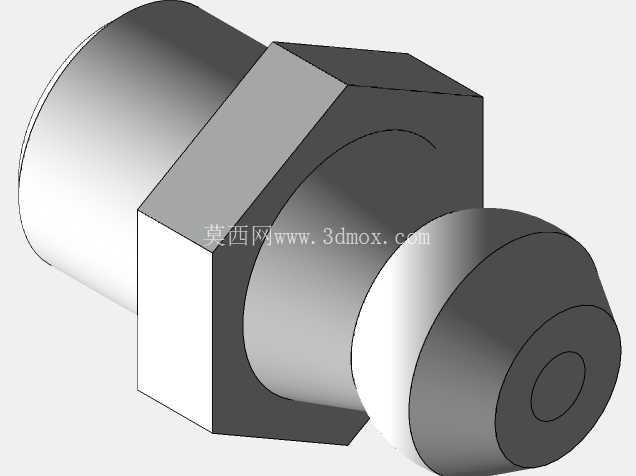

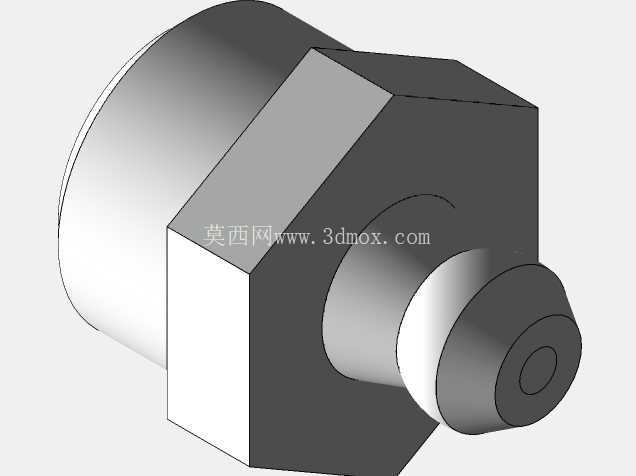

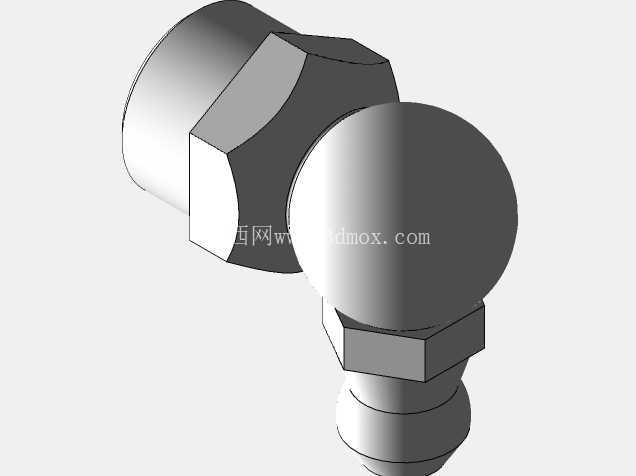

　　阀体的外形结构上，两端的连接端都加工了标准的六角扳拧面，不管是上游端的外螺纹连接还是下游端的外螺纹接入，现场安装时都可以用普通开口扳手、活动扳手直接卡持施力，不需要定制专用的装夹工具，适配现场通用工装的使用需求。阀体的流道采用平滑过渡的转角设计，没有直角突变的流道结构，流体经过阀腔时的局部阻力损失更小，也不容易在流道转角处形成介质沉积、杂质卡滞的问题，对于压缩空气、低压液压油、洁净水这类常见工业介质的适配性都较好。

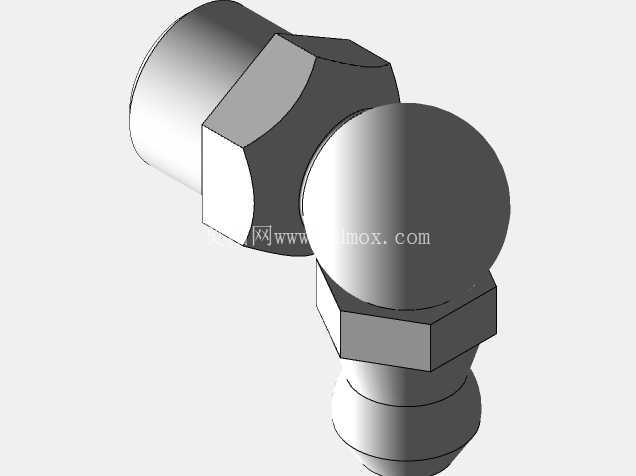

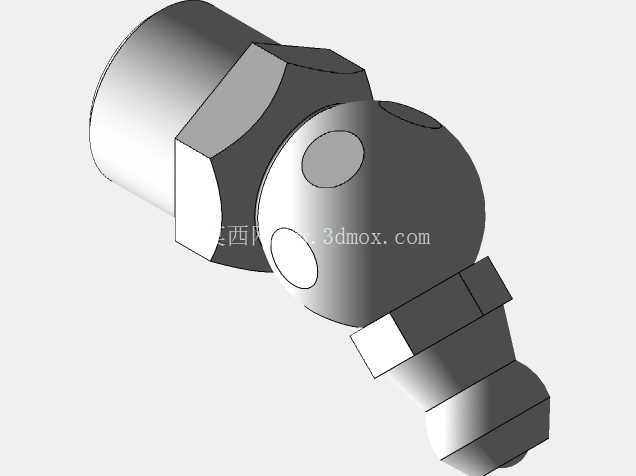

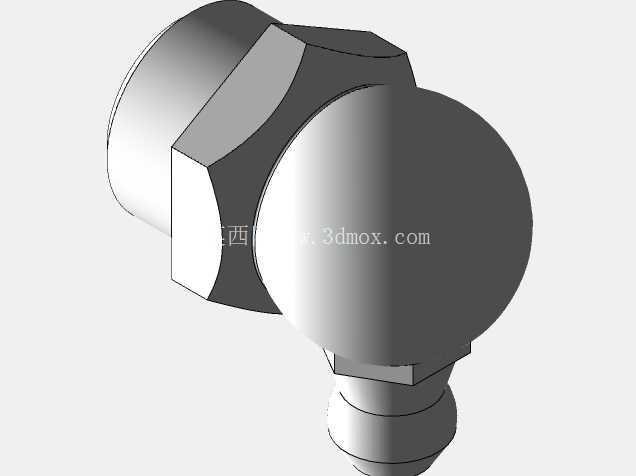

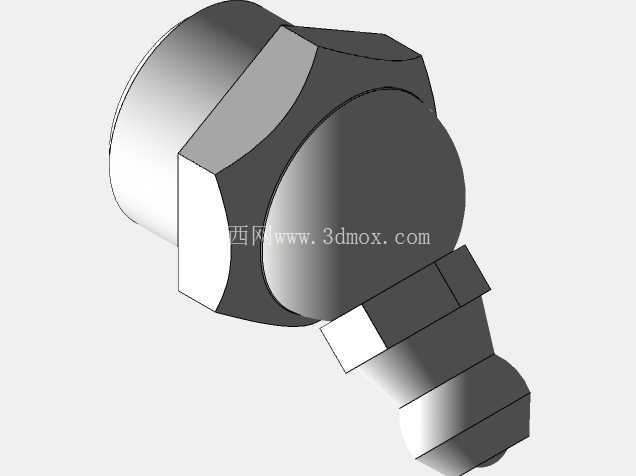

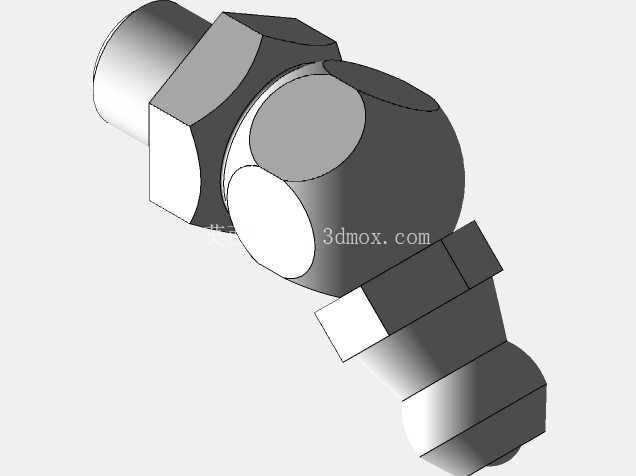

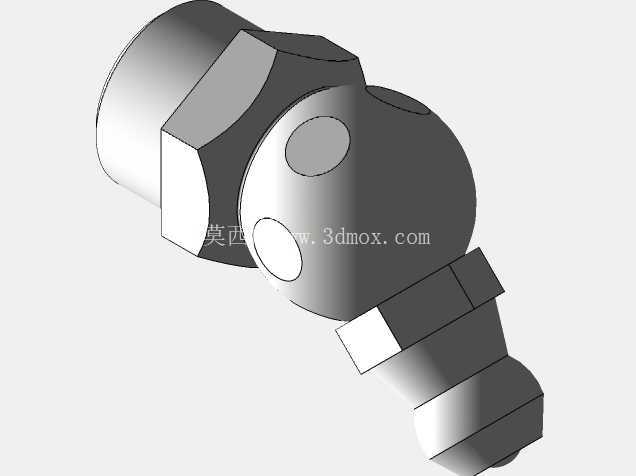

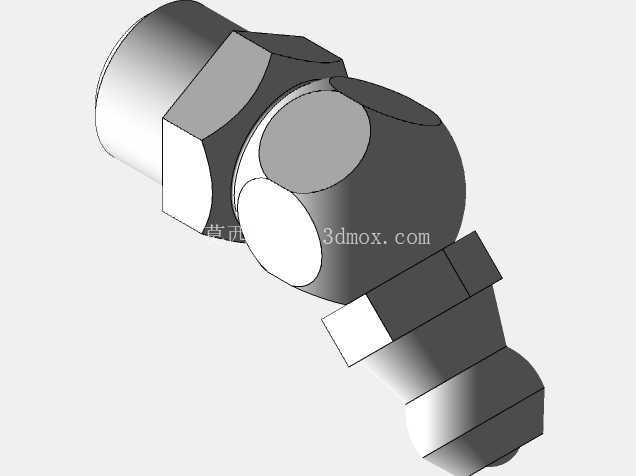

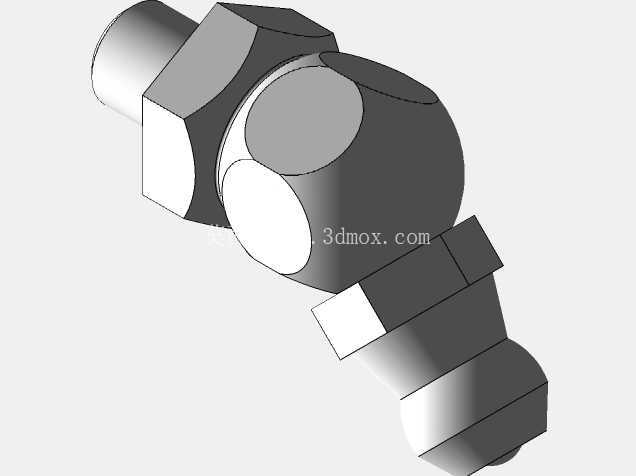

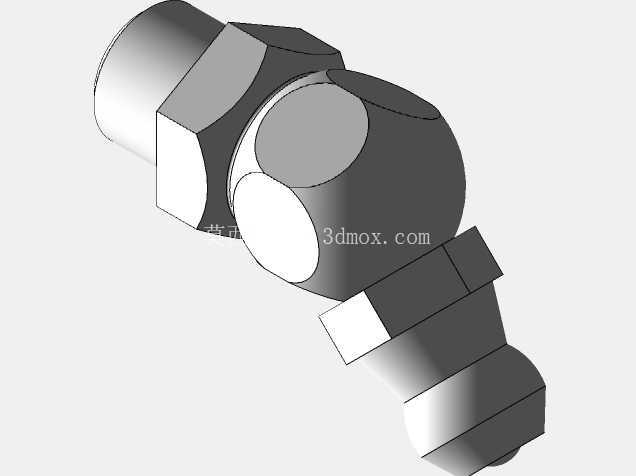

　　安装边界方面，这款阀的轴向总长度、径向最大轮廓尺寸都经过紧凑化设计，上游螺纹端的轴线与下游螺纹端的轴线垂直相交，安装时只需要在两个连接端分别预留出扳手操作的空间即可，不需要沿单条管路轴向预留过长的拆装距离，在设备内部的密集管路排布场景里，可以直接贴靠设备内壁、相邻阀组的间隙位置安装，不会因为阀件本身的轮廓突出导致周边护板、盖板无法正常装配。阀体外部的多个圆形凸台结构，一方面是内部流道加工时的工艺孔封堵位置，另一方面也可以作为压力检测、旁通支路拓展的备用接口，不需要额外在管路上开孔加装三通配件，现场做功能拓展时的改造难度更低。

　　设计过程中也充分考虑了不同标准体系管路的适配问题，螺纹连接端同时兼容公制管路的安装规范与NPT管螺纹的密封要求，不需要额外加工转换接头就能直接对接两种标准体系的管路配件，在进口设备国产化改造、出口配套设备的管路组装场景里，可以减少转换配件的采购成本与安装工作量。阀体的壁厚设计经过耐压强度校核，在额定工作压力范围内不会出现阀体变形、渗漏的问题，六角扳拧位置的厚度也满足安装时的扳拧扭矩要求，不会因为正常安装施力导致扳拧面崩裂、变形。
