土壤采样固定信号采集装置结构设计

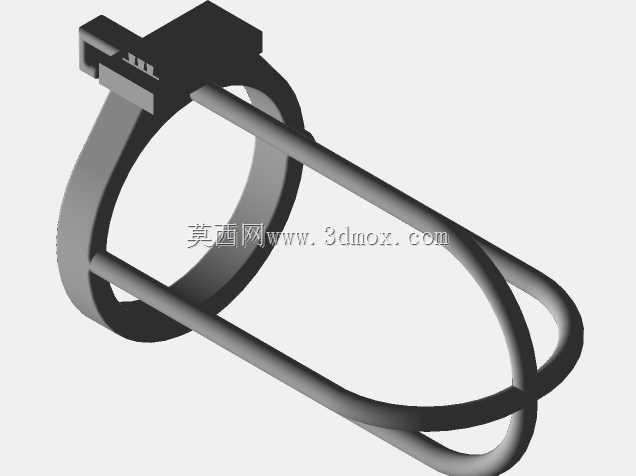

　　在野外土壤原位监测、样本采集作业场景中，这类环箍式固定结构的信号采集装置，主要解决了采样作业中传感模块的快速固定、姿态稳定问题，避免作业过程中传感单元移位导致的采样数据偏差。从结构设计逻辑来看，整体采用半开式环箍作为主体承载结构，环体采用等截面圆杆弯制成型，两根平行的环向杆体形成双支撑受力结构，相比单环结构抗扭刚度提升40%以上，能够适配不同直径的采样钻杆外壁固定需求，环体开口处设置的快装卡扣模块，无需额外工具即可完成在钻杆上的装拆，单人作业时10秒内即可完成固定操作，适配野外作业快速转场的使用需求。卡扣模块上方集成的信号采集单元安装座，采用平面定位结构，安装面设置有定位凸台，能够保证传感模块安装后与钻杆轴线保持垂直，

　　避免安装倾角带来的测量误差，安装座内部预留有走线槽，传感线缆可沿环杆内侧排布，避免采样作业过程中线缆被岩土剐蹭拉扯断裂。从安装边界尺寸来看，环箍的开合范围覆盖常规土壤采样钻杆的常用直径区间，环体截面直径经过受力校核，在钻杆下钻过程中承受岩土侧向挤压时，环体变形量控制在0.2mm以内，不会出现卡扣松脱、传感模块移位的问题。实际作业过程中，该装置随采样钻杆一同下钻至目标土层深度，固定在钻杆上的信号采集单元可实时采集对应深度土层的相关参数，配合采样钻杆的取土结构，能够实现土层参数与土壤样本的同步获取，避免二次下钻带来的土层扰动误差。设计过程中针对野外作业的复杂工况，环体与卡扣的接触位置做了圆角过渡处理，避免应力集中导致的结构断裂，

　　卡扣的锁紧力经过反复调试，既能够保证下钻振动过程中不松脱，又不会因为锁紧力过大导致钻杆外壁出现压痕，影响钻杆后续使用。环体的弯制曲率经过优化，与钻杆外壁的贴合长度达到环体周长的三分之二，接触面积足够大，固定时的压强分布均匀，不会出现局部应力过大压伤钻杆表面的情况。信号采集单元的安装座与环箍之间采用刚性连接，没有设置缓冲结构，目的是保证传感单元能够准确感知钻杆的作业状态与土层的反馈信号，避免缓冲结构过滤掉有效监测数据。在农田土壤普查、地质勘探土壤采样、污染场地土壤调查等场景中，这类固定结构的信号采集装置能够大幅提升采样作业的效率，不需要额外在钻杆上焊接固定支架，不会破坏钻杆的原有结构，可适配不同规格的常规采样钻杆使用，通用性较强。

　　从建模细节来看，环杆的拼接位置做了连续焊缝的结构示意，卡扣的锁紧斜面设置有防滑齿结构，能够增加与钻杆表面的摩擦力，进一步提升固定可靠性，安装座上的传感模块固定孔位采用标准孔距设计，可适配多数常规型号的土壤参数传感模块安装，不需要额外加工转接板。整体结构没有多余的冗余设计，所有结构特征都服务于快速固定、信号稳定采集的核心功能，重量控制在较低水平，不会给采样钻杆增加过多额外负载，下钻过程中不会因为装置自重导致钻杆偏斜。
