小型履带行走机构同步传动直线带

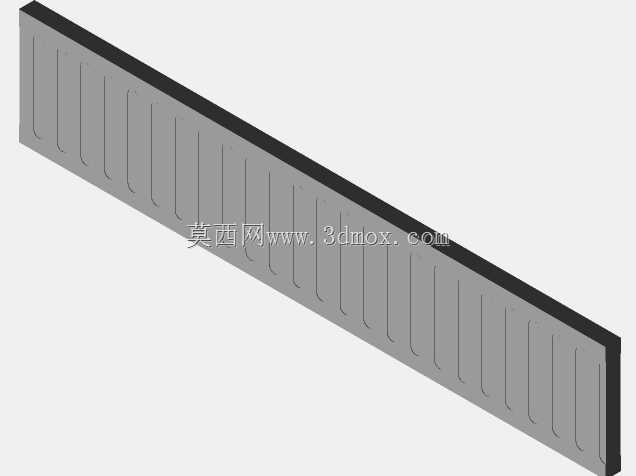

　　这款直线带主要适配小型履带式移动机器人的行走传动场景，常见于巡检机器人、教育类小型移动平台、桌面级履带演示装置的动力传递环节，区别于常规橡胶同步带，其结构专门针对履带式行走的啮合需求做了适配，不需要额外搭配外置履带板，带体本身就集成了履带的行走支撑与传动啮合双重功能。从实际使用场景来看，这类直线带多应用在自重5kg以内的小型移动设备上，比如室内管道巡检机器人、教学演示用履带小车、小型排爆演示平台等，这类设备的行走轮多为小直径同步带轮，常规履带容易出现啮合跳齿、转弯时带体侧滑脱落的问题，这款带体的内侧开槽尺寸完全匹配配套驱动轮的齿形，啮合过程中齿槽与轮齿的接触面积更大，传动过程中不会出现打滑丢转的情况，即使设备在地毯、磨砂桌面、

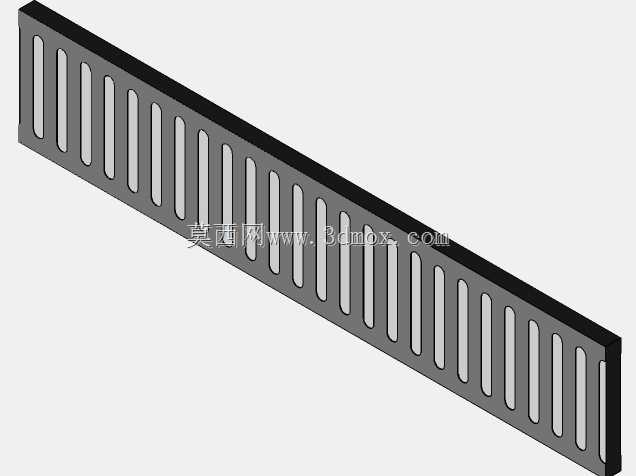

　　轻微起伏的硬质地面行走，动力传递效率也能保持稳定。设计过程中首先考虑的是带体的弯曲疲劳寿命，因为小型履带轮的包角通常在120度到150度之间，带体反复绕经驱动轮、从动轮、承重托轮时会产生持续的弯折形变，所以带体的厚度做了梯度设计，带体基层厚度控制在2mm，开槽位置的剩余厚度为1.2mm，既保证了带体整体的抗拉强度，又能让带体在绕经小直径带轮时弯折阻力更小，不会因为反复弯折出现带体开裂的问题。带体外侧的长条形开槽并非装饰结构，一方面是为了降低带体整体重量，减少行走过程中的惯量，让小型驱动电机的负载更低，启停响应速度更快；另一方面这些开槽可以在带体接触地面时排出接触面的空气，避免光滑地面上带体与地面之间形成气膜导致打滑，

　　同时在经过有细小灰尘、碎屑的地面时，开槽可以容纳少量碎屑，避免碎屑卡在带体与驱动轮之间造成啮合卡顿。安装边界方面，这款直线带的节距为5mm，单条带体的总长度可根据设备的轴距灵活裁切，带体宽度统一为15mm，配套的驱动轮齿顶圆直径最小可适配20mm，最大不超过40mm，安装时驱动轮与从动轮的中心距偏差需要控制在±0.5mm以内，两侧轮组的平行度偏差不超过0.2mm，避免带体在运行过程中出现跑偏、蹭到机架侧壁的问题。带体的侧边做了0.3mm的倒角处理，即使轮组有轻微的平行度偏差，带体也不会因为侧边硬摩擦出现快速磨损。从功能特性来看，这款带体不需要额外做张紧结构的复杂设计，因为带体本身的抗拉层采用了聚酯线绳埋入设计，

　　长期运行下的伸长率控制在0.1%以内，初始安装时调整到带体下压1mm有10N的张紧力即可，长期运行不需要频繁调整张紧度。和常规的橡胶履带相比，这款带体的表面硬度控制在邵氏70A，既有足够的支撑硬度保证承重时不会过度形变，又有足够的摩擦力在光滑瓷砖、玻璃、木质桌面等常见室内场景下提供足够的抓地力，不会出现原地打滑无法前进的问题。在结构设计时还特意考虑了转弯工况的受力，小型履带机器人在原地转向时，带体与地面之间会产生横向的剪切力，带体的齿槽侧壁做了1度的拔模斜度，既方便安装时套入带轮，又能在转向时让带齿与轮齿之间有微小的活动余量，不会因为横向剪切力导致带齿崩断。另外带体的端面做了平齐处理，多段带体接驳时可以通过专用的接驳夹具实现无缝对接，不需要额外定制固定长度的带体，结构设计人员在做小型履带平台开发时，可以根据自身的轴距需求灵活裁切带体长度，大幅降低前期样机开发的配件采购成本。实际测试中，这款带体在1kg负载下连续运行200小时，带齿的磨损量不超过0.1mm，带体整体没有出现伸长、开裂的问题，完全满足小型移动机器人的日常使用需求。
