梅花形弹性挠性联轴节结构设计

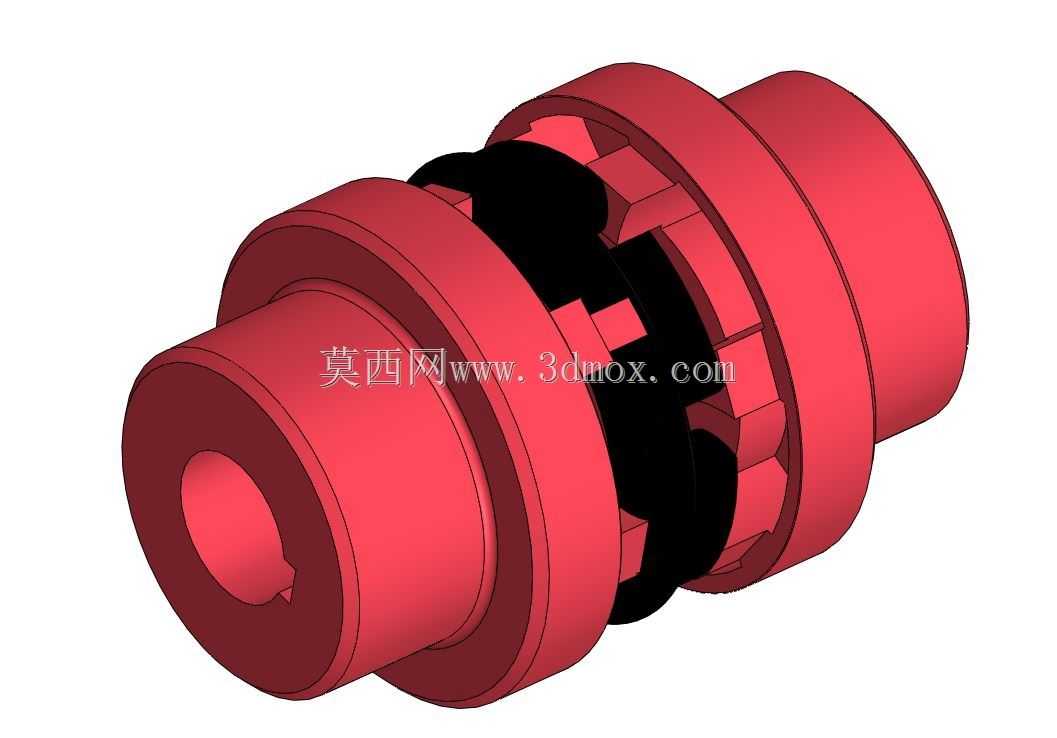

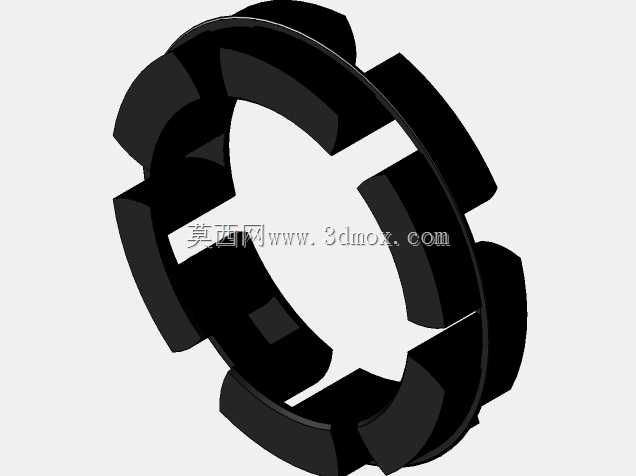

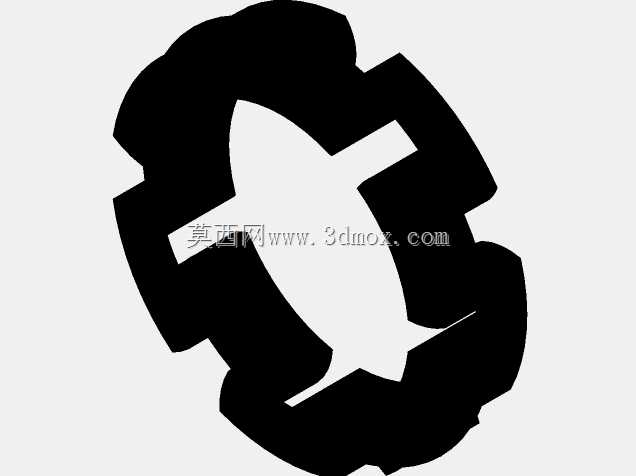

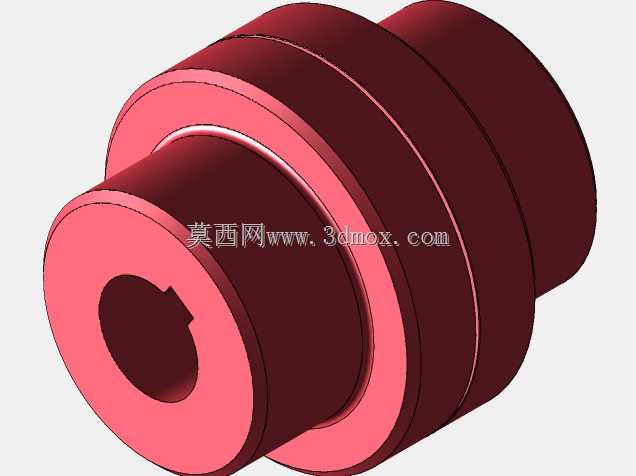

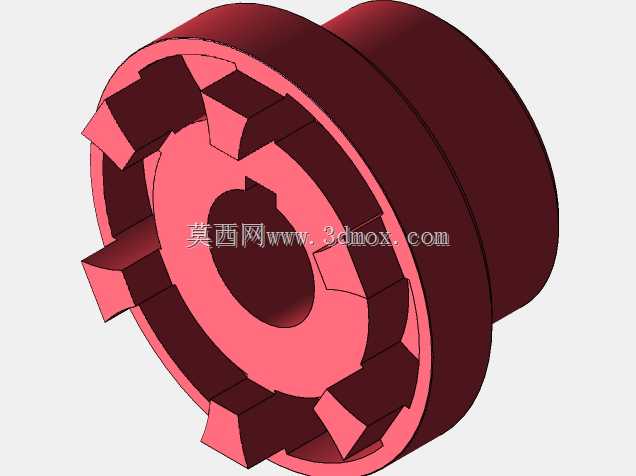

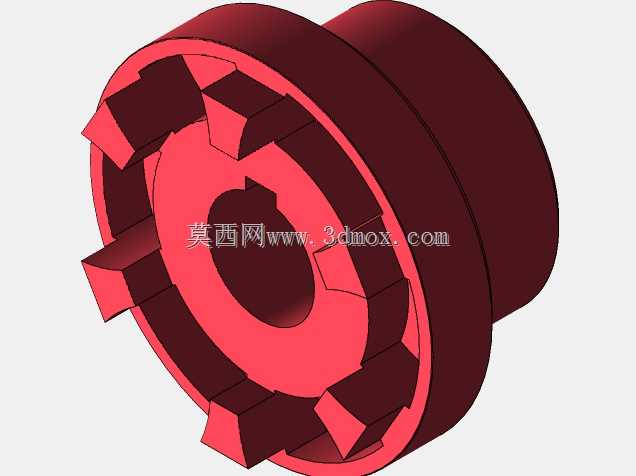

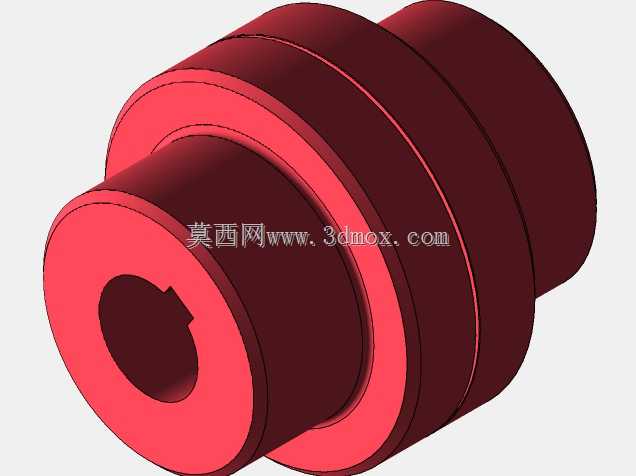

这类挠性联轴节常被用在中小功率传动场景里，比如轻工输送线的驱动端、小型风机与电机的对接、包装设备的辊筒传动连接，还有数控设备进给轴的动力传递环节，能适配两轴之间存在的少量径向、角向以及轴向偏差，避免硬连接带来的额外附加载荷损伤轴承或电机轴。从结构上看，它由两个带凸爪的金属半联轴节和中间的弹性梅花垫组成，金属半联轴节多采用45号钢加工，表面做氧化处理提升防锈能力，中间的弹性体一般为聚氨酯材质，靠凸爪与弹性垫之间的挤压传递扭矩，同时弹性垫的形变可以吸收传动过程中的振动，补偿安装时产生的对中误差，日常运行中不需要额外加注润滑脂，维护工作量远低于齿式联轴器这类需要定期润滑的传动部件。做三维建模的时候，要先明确两端轴孔的直径公差，通常按照H7的配合精度设计键槽尺寸，匹配GB/T 1095的普通平键规格，半联轴节的凸爪轮廓要做圆角过渡，避免应力集中在爪根位置导致传动时断裂，弹性垫的瓣数要和半联轴节的爪槽数量一一对应，预留0.2-0.3mm的压缩余量，保证装配后弹性垫能被适度压紧，不会在正反转切换时出现冲击间隙。安装边界上要注意，这类联轴节的轴向总长度要匹配两轴端的预留间距，半联轴节的轮毂长度要覆盖轴头的配合长度，外径尺寸不能超过安装位置的周边空间，避免和设备护罩或者相邻部件发生干涉，装配时不需要加热压装，直接将两个半联轴节分别固定在主动轴和从动轴端，对齐爪位后卡入弹性垫，再调整两轴的同轴度在允许偏差范围内即可。实际选型时要核算传递的额定扭矩，留足1.5-2倍的安全系数，避免过载时弹性垫被挤碎，同时要注意工作环境温度，聚氨酯弹性体的适用温度一般在-20℃到80℃之间，超出温度范围会加速弹性体老化失效，要是在有油污的场景使用，还要选耐油材质的弹性垫，避免长期接触矿物油导致弹性垫膨胀变软，失去缓冲补偿能力。建模过程中要把半联轴节的安装定位台阶、轴端紧定螺钉孔的位置都准确还原，方便后续出工程图时直接标注加工尺寸，弹性垫的曲面过渡要做顺滑处理，避免渲染或者做运动仿真时出现面错位的问题，整体结构的装配约束要按照实际装配关系设置，能直观演示联轴节的补偿偏移过程，方便设计人员快速核对安装适配性。
