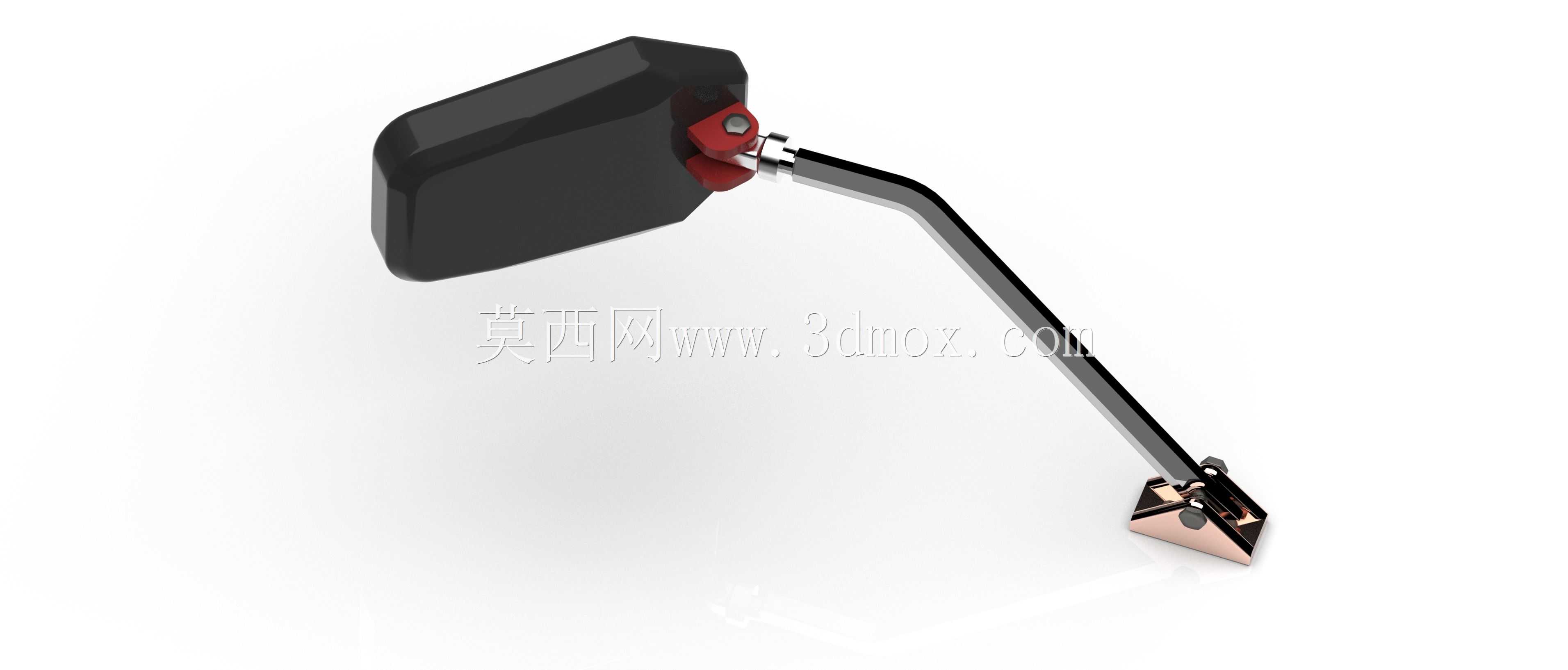

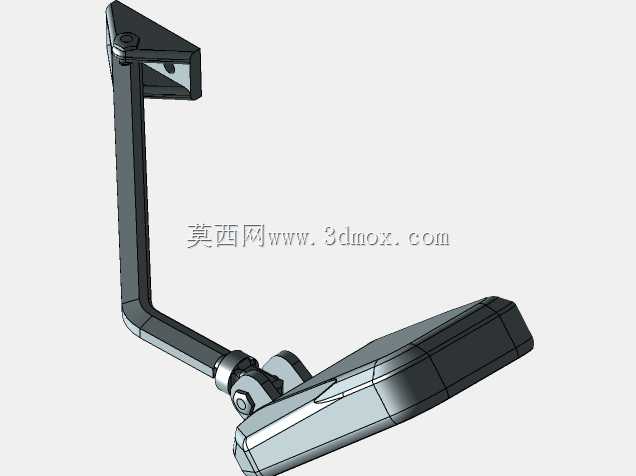

三轴可调式自行车反光后视镜结构设计

　　日常通勤、休闲骑行场景中，自行车后视镜是帮助骑行者无需回头即可掌握侧后方路况的核心安全配件，传统单轴或双轴调节的后视镜往往存在调节角度受限、长时间骑行颠簸后易移位、镜面视野覆盖不足的问题，这款三轴结构的自行车反光镜，正是针对传统产品的使用痛点做的结构优化设计。从实际使用场景来看，城市通勤骑行时，骑行者需要观察侧后方机动车、非机动车的跟车距离，判断变道、转向的安全时机，郊野长途骑行时，需要应对颠簸路面带来的结构振动，避免镜面角度偏移导致视野丢失，这款三轴结构的设计，就是围绕不同骑行场景下的视野稳定性、调节便利性做的针对性优化。产品的功能特性上，三个独立的调节转轴分别承担不同的调节功能：靠近镜面端的第一转轴负责镜面俯仰角度的微调，

　　可适配不同身高骑行者的坐姿视线高度，避免镜面过高或过低导致的视野盲区；镜臂中段的第二转轴负责镜臂的水平角度调节，可根据车把安装位置调整镜面的外伸距离，既不会因为外伸过多剐蹭周边障碍物，也不会因为收得太近被骑行者自身手臂遮挡视野；靠近安装底座的第三转轴负责整体安装角度的锁止，可适配不同管径的车把安装位，调整镜臂的上扬角度，适配平把、弯把、燕把等不同类型的自行车车把结构。设计思路上，没有采用传统后视镜的球形万向节结构，球形万向节虽然调节自由度高，但锁紧力不足，经过路面颠簸振动后很容易出现镜面下垂、角度偏移的问题，三个独立转轴均采用端面齿咬合加螺栓锁紧的结构，每个转轴调节到目标角度后，锁紧螺栓即可让两个咬合的齿面完全贴合，

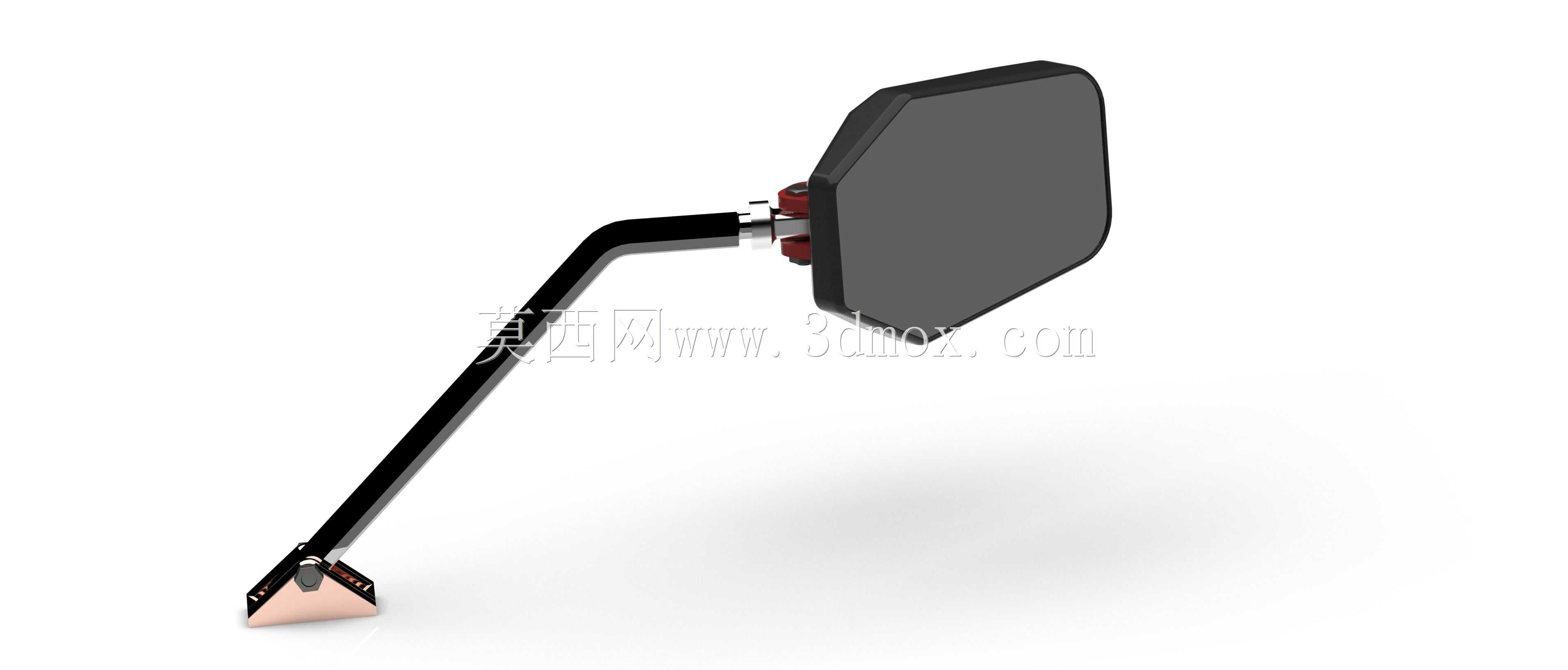

　　抗振动松脱的能力远高于普通球形万向节结构，即使经过连续颠簸路面，也能保持预设的镜面角度不会偏移。外形尺寸与安装边界方面，镜面部分采用切角矩形的轮廓设计，相比传统圆形镜面，同等占用宽度下有效视野面积提升约27%，可完整覆盖侧后方3-8米范围内的路况，镜面外壳采用带圆弧过渡的多边形结构，没有尖锐外凸棱角，即使发生意外剐蹭也不会对骑行者造成额外伤害；镜臂采用弯折式变截面结构，靠近镜面端直径较细，降低风阻，靠近安装底座端直径逐步加粗，提升整体结构强度，镜臂总长度控制在120mm左右，安装后镜面最外端距离车把安装位的水平距离不超过140mm，不会超出车把整体宽度过多，避免停车、推行时剐蹭周边物体；安装底座采用楔形夹紧结构，

　　适配直径22mm-32mm范围的圆形车把管，安装时无需额外在车把上打孔，只需通过底座的夹紧螺栓即可固定在车把的任意水平位置，夹紧接触面内嵌橡胶防滑垫，既可以避免锁紧时刮花车把表面的涂装，也能提升夹紧摩擦力，防止长期使用后底座绕车把转动。实际使用中，骑行者可以根据自己的坐姿、常用骑行路况，分别调整三个转轴的角度：日常城市通勤时，可将镜面调整到略微向下倾斜的角度，重点观察近距离侧后方的跟车非机动车；长途郊野骑行时，可将镜面略微上调，扩大远距离视野覆盖范围，观察后方更远距离的来车情况；如果需要折叠收纳自行车，也可以松开中段转轴的锁紧结构，将镜臂向内折叠贴靠车把，减少收纳时的整体占用空间。镜面本身采用凸面反光设计，相比平面镜可视角度更大，同时做了防眩光处理，夜间骑行时遇到后方机动车的强光照射，不会产生过度反光刺激骑行者眼睛，提升夜间骑行的安全性。镜臂与镜面、底座的连接位置都做了密封处理，雨天骑行时雨水不会进入转轴内部，避免长期使用后转轴内部生锈导致调节卡滞，整体结构没有易损的小零件，日常使用无需额外维护，只需定期擦拭镜面保持反光清晰度即可。
