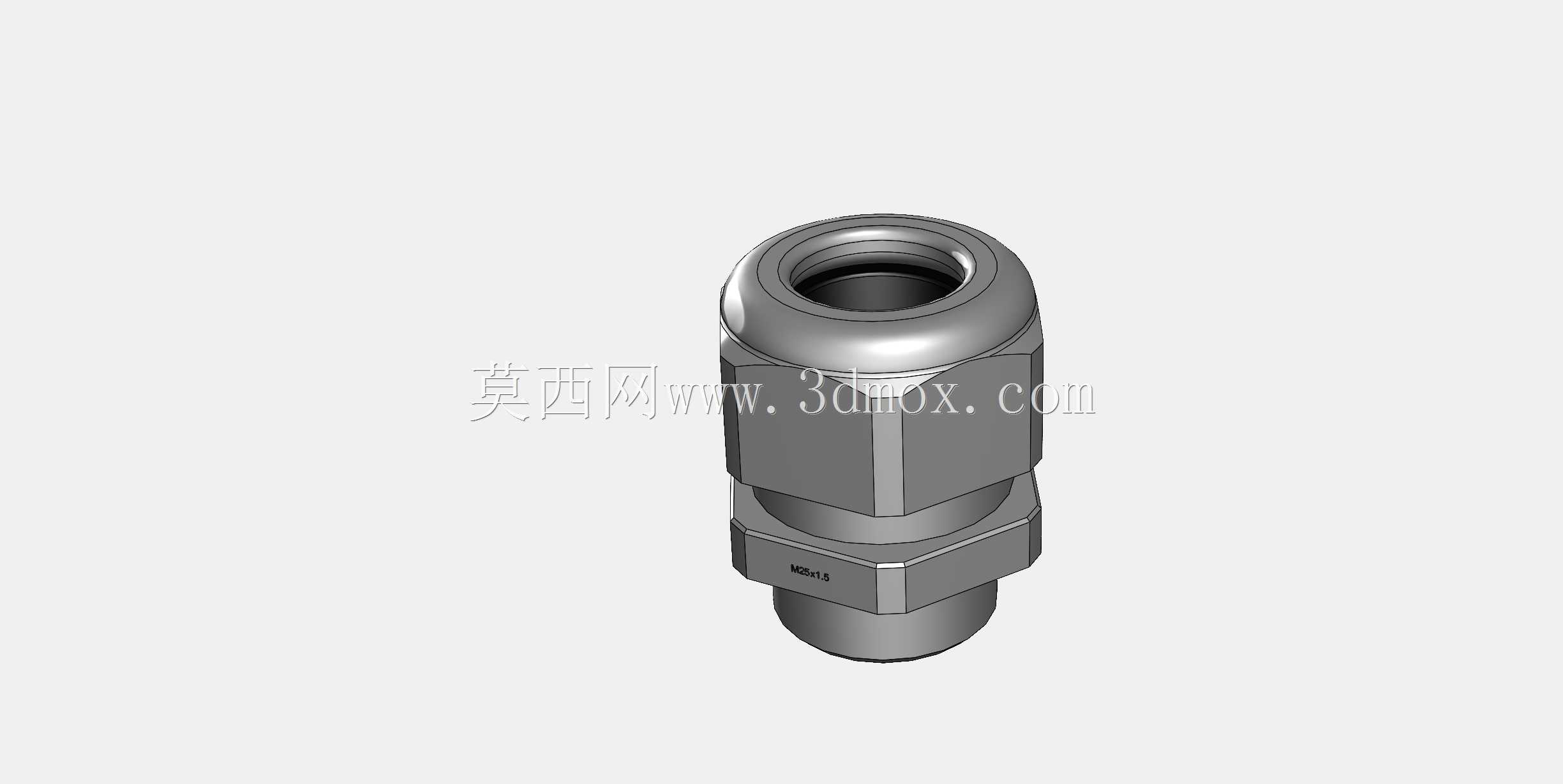

M25×1规格金属电缆密封接头结构

　　在工业电控柜、户外机电设备、防爆接线箱体的线缆布设环节，线缆穿入壳体后的密封与固定一直是结构设计中容易被忽略却直接影响设备防护等级的细节点，这款M25×1规格的电缆密封套，正是针对这类穿线场景设计的标准连接件。从实际使用场景来看，这类密封件常应用在IP65及以上防护要求的设备上，比如户外光伏逆变器的线缆穿仓位置、车间机床的接线盒进线口、船舶舱室的线缆贯穿部位，既要承担固定线缆、避免线缆受外力拉扯时接线端子松脱的作用，还要阻断外部水汽、粉尘、油污顺着线缆与壳体的间隙进入设备内部，部分带防爆认证的同结构产品还能满足易燃易爆工况下的隔爆要求。

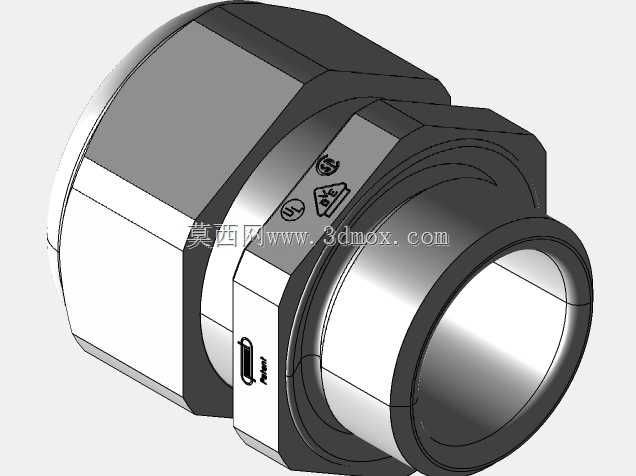

　　从结构设计逻辑来看，整个零件采用六角主体配合下端锁紧六角、上端内锥密封腔的三段式结构，主体中段的外六角结构是安装时的受力位，适配标准开口扳手的咬合尺寸，安装时可以直接卡在扳手位上施加扭矩，不会因为外壁光滑出现打滑问题；下端的外螺纹为M25×1细牙螺纹，适配设备壳体上预先加工的同规格螺纹孔，细牙螺纹的螺距更小，螺纹配合后的间隙更窄，配合螺纹处缠绕的生料带或者端面密封圈，能进一步提升穿接位置的密封性能；上端的内锥腔是放置弹性密封环的位置，当拧紧下端的锁紧螺母时，螺母的内锥面会挤压橡胶或者尼龙材质的密封环，让密封环向内收缩抱紧穿过的电缆外护套，同时密封环的外锥面与主体内锥面完全贴合，阻断径向的渗漏通道。

　　从安装边界尺寸来看，这款密封套的螺纹规格为M25×1，适配的壳体开孔直径为25mm，螺纹有效旋合长度设计为8mm，能够适配厚度2mm到7mm的设备壳体安装，不管是薄钢板折弯的电控柜壳体，还是厚度较大的铸铝接线盒，都能保证足够的螺纹啮合长度，不会出现螺纹旋合不足导致的锁紧失效问题；主体对边尺寸为30mm，安装时需要在壳体开孔位置预留至少32mm的扳手操作空间，避免周边结构干涉扳手转动；整体装配完成后的总高度为38mm，设计线缆走向时需要在壳体外侧预留至少40mm的轴向空间，避免线缆弯折角度过小顶到周边结构，影响密封环的抱紧效果。

　　在功能特性上，这款密封套的金属本体采用金属材质加工，相比塑料材质的电缆接头，抗冲击性能、耐温性能都更优异，能够在-40℃到120℃的工况环境下长期使用，不会因为高温出现材质软化、低温出现脆裂的问题；密封环的抱紧范围覆盖直径12mm到18mm的线缆，选型时只需要确认线缆外护套直径在这个区间内，就能保证抱紧后的密封效果，不需要额外选配不同内径的密封环；锁紧螺母的端面设计有防滑齿结构，拧紧后能够和密封环端面形成咬合，避免设备运行过程中的振动导致螺母松脱，长期使用也不会出现密封失效的问题。

　　实际选型应用时需要注意，这类密封套的密封性能和安装扭矩直接相关，扭矩过小会导致密封环压缩量不足，无法抱紧线缆也无法实现密封，扭矩过大则会压裂密封环或者挤伤线缆外护套，针对M25×1这个规格，推荐的安装扭矩为8N·m，安装时可以使用扭矩扳手控制锁紧力度；如果是应用在EMC电磁屏蔽要求较高的场景，还可以在密封腔内部增加金属导电衬环，让线缆的屏蔽层通过衬环与金属接头、设备壳体形成连续的导电通路，实现电磁屏蔽的效果，不需要额外做屏蔽层的接地处理。

　　从建模逻辑来看，这个零件的三维建模过程完全遵循机械加工的工艺顺序，先通过回转特征构建主体的基本轮廓，再拉伸切除出内孔与穿线通道，之后通过拉伸特征做出六角受力位，最后加工出螺纹特征与端部的倒角，所有棱角位置都做了R0.5的圆角处理，既避免加工时出现应力集中，也能去除锐边防止安装时划伤操作人员与线缆外护套；模型的装配关系完全匹配实际安装流程，主体、锁紧螺母、密封环三个零件的配合间隙控制在0.1mm以内，虚拟装配时可以模拟实际拧紧过程中密封环的压缩变形，验证不同线径线缆的抱紧效果，提前排查设计中可能出现的干涉问题。
