消火栓金属阀体结构三维设计作品

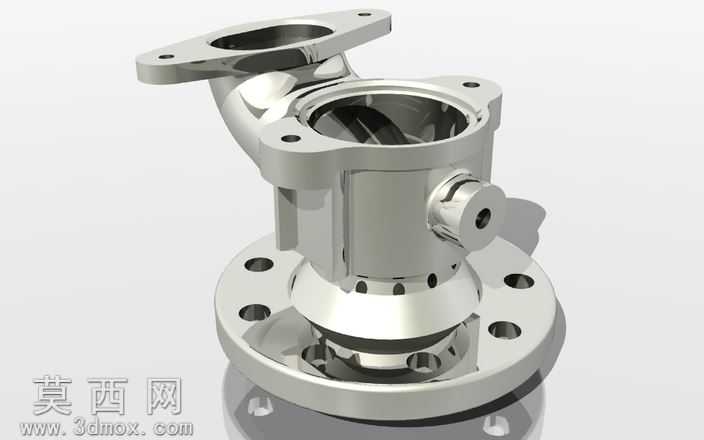

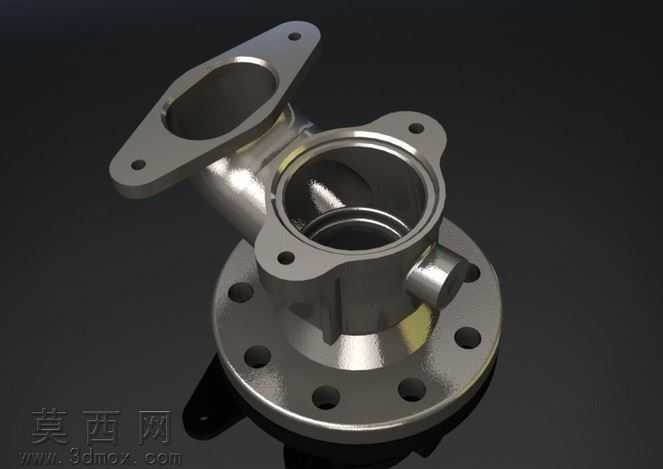

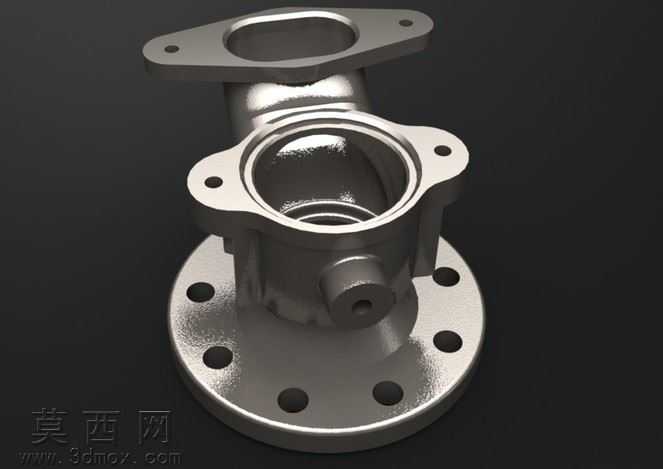

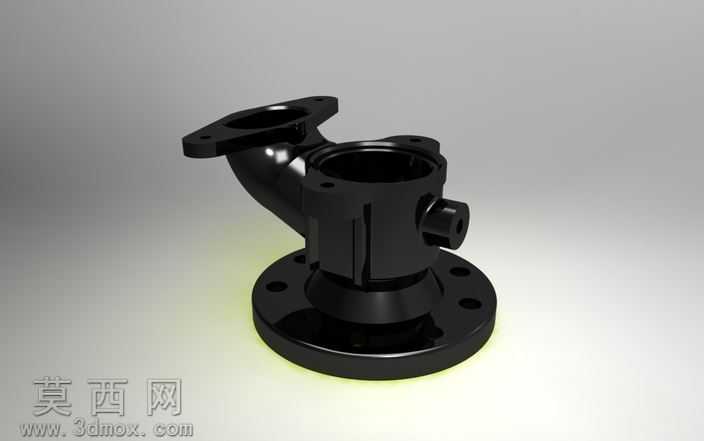

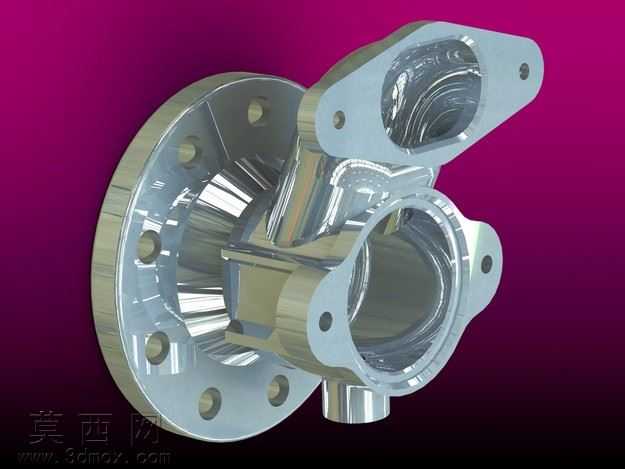

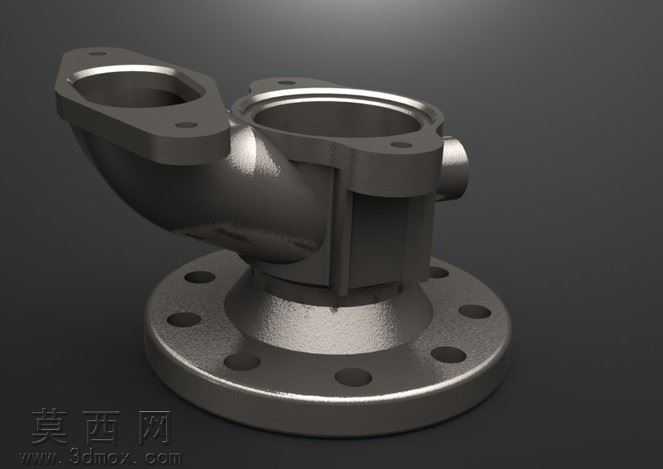

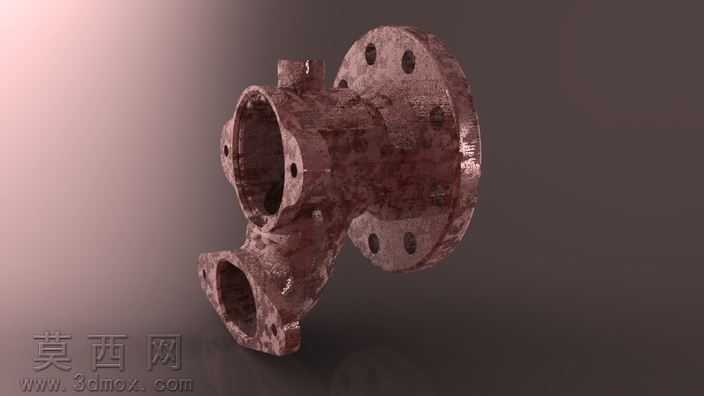

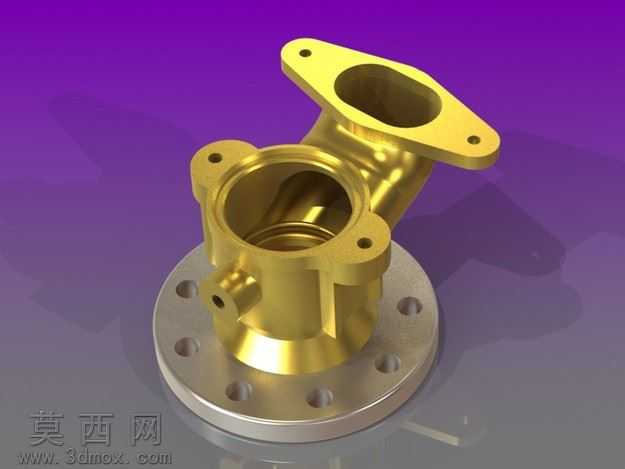

本作品为消火栓核心金属阀体的三维设计成果，建模阶段依托主流三维工程软件完成全参数化构建，首先对阀体的多通腔道结构进行基准定位，以底部圆形法兰盘为装配基准面，精准绘制法兰盘上的周向均布螺栓孔位，确保孔位的分度圆直径、孔径参数完全匹配通用消防管路的装配标准。建模过程中优先采用实体拉伸、旋转切除命令构建主体腔道，针对侧向伸出的带法兰安装支耳结构，通过多基准面定位完成支耳与主体腔道的顺滑过渡，避免结构应力集中的设计缺陷，同时对阀体上部的环形安装台阶、侧方的小型接口凸台逐一进行特征细化，还原真实阀体的所有装配定位结构。材质编辑阶段为阀体赋予哑光不锈钢金属材质，调整材质的反射粗糙度参数，模拟铸钢件经机加工后的表面质感，对法兰密封面、腔道内壁等机加工区域单独设置更高的反光度参数，区分铸造毛坯面与机加工面的视觉差异。渲染阶段采用三点布光方案，主光源从侧上方投射突出阀体的金属轮廓与结构层次，辅光源补光消除暗部死黑，环境光添加微弱的环境反射效果，让金属材质的质感表现更真实，同时添加柔和的接触阴影增强模型的立体感。设计思路上严格遵循消火栓阀体的流体通路设计要求，保证各通路口径的尺寸比例符合消防供水的流量需求，所有安装法兰的孔位、凸台定位尺寸均参考现行消防器材的行业规范设定，既还原了真实产品的结构细节，也保证模型可直接用于后续的装配模拟、工程出图等场景，模型的所有特征均保留参数化编辑属性，可根据不同规格的消火栓设计需求快速调整尺寸参数，适配不同压力等级、不同通径的消火栓产品开发需求。
