单杆式液压油缸活塞组件三维设计

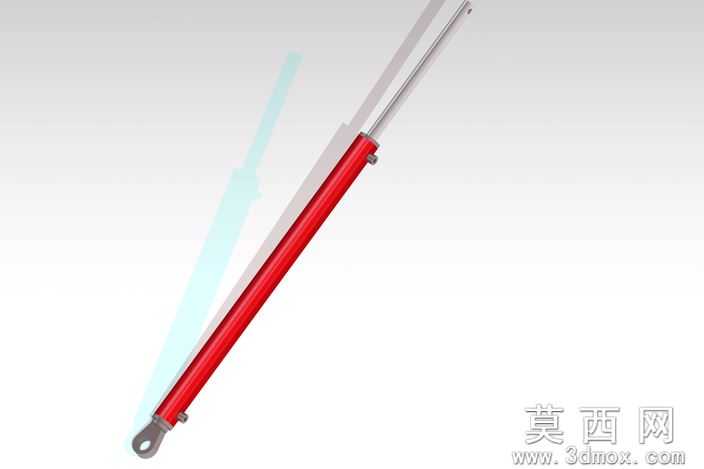

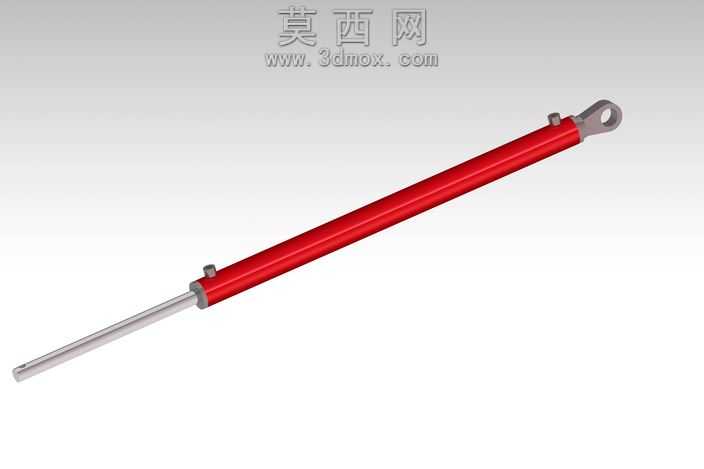

本作品为单杆双作用液压油缸的活塞组件三维建模成果，建模过程严格遵循液压元件的通用设计规范，从结构合理性、装配适配性、视觉还原度多个维度完成全流程设计。建模阶段首先梳理液压油缸活塞组件的核心构成，包含缸筒、实心活塞杆、活塞本体、端部铰接吊耳、杆端密封限位结构、缸端油口接口等核心部件，采用自底向上的建模逻辑，先逐一完成单个零件的参数化建模：针对活塞杆部分，采用拉伸特征构建杆身主体，对杆身与活塞连接的台阶段做圆角过渡处理，避免应力集中，端部铰接吊耳采用旋转切除完成销孔加工特征，还原真实铰接安装的结构形态；针对缸筒部分，采用薄壁拉伸构建红色缸体主体，两端分别设计与端盖、杆端导向套配合的止口结构，缸体外壁预留油口安装凸台，还原液压油进出的通路结构；针对活塞本体，在活塞杆对应位置设计活塞安装卡槽，匹配密封件安装的沟槽结构，保证活塞与缸筒内壁的配合精度。材质与渲染阶段，针对不同部件匹配对应的材质属性：缸筒部分采用亮面红色金属烤漆材质，调整材质的反光度与粗糙度参数，还原工业油缸漆面的哑光带光泽的质感；活塞杆部分采用抛光镀铬金属材质，调高镜面反射参数，模拟镀铬杆光滑高反光的表面特性；端部吊耳、限位卡箍等部件采用灰铸铁材质，调整漫反射颜色与金属粗糙度，还原铸铁件哑光偏暗的金属质感；场景布光采用三点布光法，主光源从侧上方打亮缸身主体，勾勒出长缸筒的圆柱轮廓，辅光源补亮活塞杆的暗部细节，避免杆身出现死黑区域，轮廓光从后方打亮部件边缘，拉开模型与背景的层次感，最终渲染效果清晰展现各部件的结构形态与材质差异。结构设计上充分考虑液压油缸的实际工作逻辑，活塞与活塞杆采用刚性连接结构，可随液压油的压差在缸筒内做直线往复运动，端部铰接结构可适配安装端的角度偏转需求，整体模型无结构干涉，各部件的配合尺寸符合常规液压油缸的设计公差要求，可用于液压传动原理演示、油缸结构教学、设备装配模拟等场景。设计过程中对易被忽略的细节做了还原处理，比如缸筒上的油口接头凸台、活塞杆上的限位卡簧槽、吊耳上的润滑注油孔等细节特征，提升模型的真实度与还原度，避免模型出现过度简化导致的结构失真问题。
