空气压缩机油量观测表结构设计

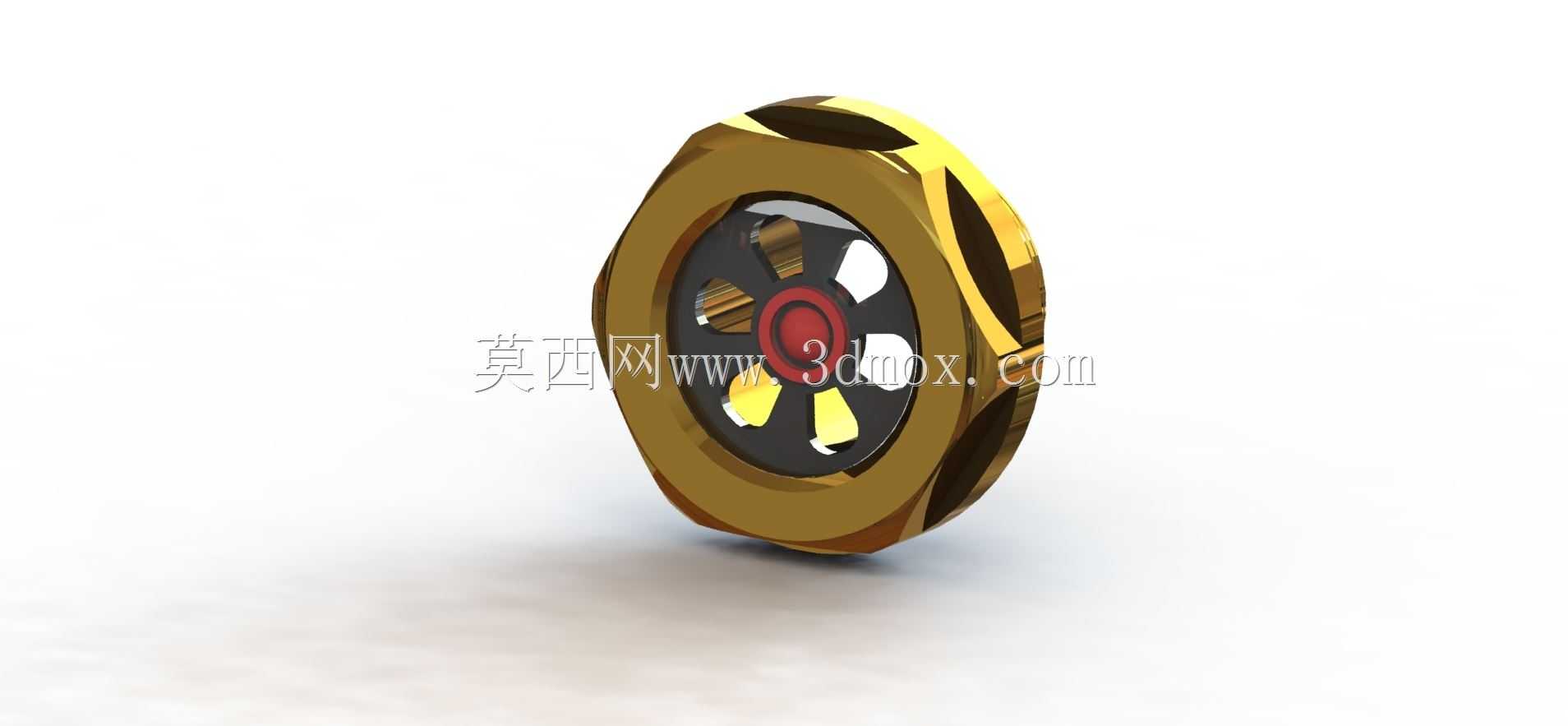

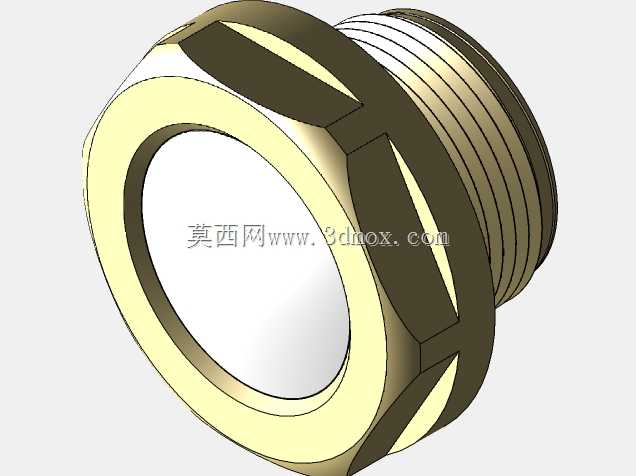

　　在空气压缩机的日常运维体系里，润滑油位的实时观测是保障设备稳定运行的核心环节之一，这款油量观测表正是为适配中小型活塞式、螺杆式空压机的曲轴箱润滑监测需求设计的嵌入式观测部件。不同于外置式液位传感器的复杂布线需求，该部件采用直接嵌入箱体壁面的安装方式，无需额外的辅助固定支架，仅需在箱体对应位置加工匹配的安装孔位，依靠部件自身的密封结构即可完成与箱体的紧密贴合，避免润滑油渗漏问题。从结构设计逻辑来看，这款油量表的外圈采用多边形切边的金属壳体结构，并非常规的圆形外轮廓，这种设计一方面是为了匹配安装时的拧紧工装，避免安装过程中出现打滑无法到位的问题，另一方面多边形的棱角结构可以在嵌入安装后与箱体安装位的限位结构形成卡合，

　　长期运行受设备振动影响也不会出现松动移位的情况。中间的观测区域采用高透光的耐油材质，能够耐受空压机运行时曲轴箱内的高温油气环境，不会长期接触矿物润滑油出现雾化、发黄、开裂的问题，观测窗内部设置的三色标识结构，可以让运维人员无需打开箱体，直接通过目视快速判断箱内润滑油的液位区间：红色区域代表液位过低，继续运行会出现润滑不足导致的轴瓦磨损、活塞拉缸故障，黄色区域代表液位处于警戒区间，需要及时补充润滑油，白色区域代表液位处于正常工作区间，设备可稳定运行。在安装边界的尺寸把控上，这款油量表的整体嵌入深度控制在较薄的区间，不会过多占用曲轴箱的内部空间，避免与箱内的曲轴、连杆等运动部件发生运动干涉，外圈的密封槽宽度经过反复校核，

　　适配常规的O型耐油密封圈，安装时只需在密封圈表面涂抹少量密封胶即可达到IP65级别的密封效果，能够阻挡外界的粉尘、水汽进入曲轴箱内部，同时防止箱内的润滑油向外渗漏。实际应用场景中，这类油量表除了适配空气压缩机之外，也可用于其他中小型内燃机、齿轮箱的油位观测场景，只要设备的润滑系统采用飞溅式润滑、箱体内部压力处于常压或微正压区间，都可以选用这款结构的油量表作为液位观测部件。设计过程中特意将观测窗的可视角度做了优化，即使运维人员站在设备侧方45度角的位置，也能清晰看到内部的液位高度，不需要刻意蹲下身正对观测窗才能读数，大幅降低了日常巡检的操作难度。金属壳体的表面做了镀彩锌处理，能够适应车间内多油污、高湿度的工作环境，

　　长期使用不会出现壳体锈蚀的问题，观测窗与金属壳体的连接位置采用压合+密封胶双重固定结构，不会因为设备运行的长期振动出现观测窗脱落、漏油的故障。不同于电子液位传感器需要供电、存在信号故障风险的问题，这款纯机械式的油量观测表完全依靠目视读数，没有任何电子元器件，不存在信号漂移、供电故障的问题，只要部件本身没有出现物理损坏，就可以长期稳定工作，几乎不需要额外的维护成本，非常适合工业场景下长时间连续运行的动力设备使用。在建模过程中，对多边形外圈的每一个切边角度都做了公差标注，安装螺纹的精度等级控制在6H级别，能够与市面上多数空压机箱体的预制安装孔位直接适配，不需要二次加工修改，观测窗内部的色标位置也经过实际油位测试校准，确保标识的液位区间与设备要求的实际润滑油加注量完全匹配，不会出现标识偏差导致的加油过多或者加油不足的问题。
