三叶片水泵叶轮结构设计

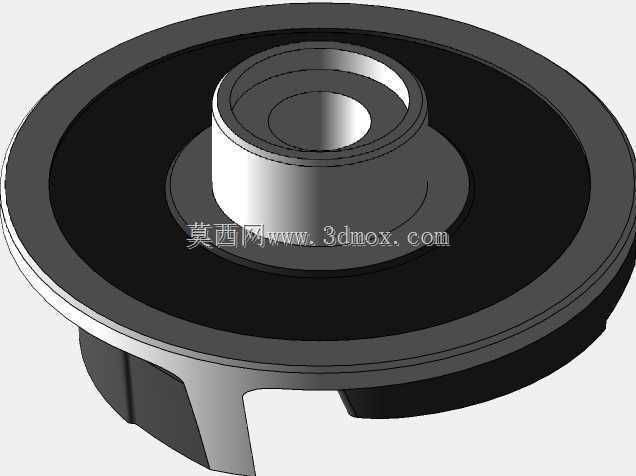

　　这款三叶片叶轮是小型离心式清水泵的核心过流部件，日常在民用供水增压、小型冷却循环系统、小型给排水场景中应用广泛，直接决定泵组的水力效率与运行稳定性。从结构设计来看，中心带阶梯式轴孔的轮毂是整个部件的安装基准，轴孔的同轴度公差直接影响叶轮高速旋转时的动平衡表现，轮毂外侧延伸出的轮盘与三片弧形叶片一体成型，叶片采用后弯式流线型设计，这种曲率是经过多次流场模拟迭代确定的，能够在流体进入叶轮流道时减少入口冲击损失，同时在流体被甩出的过程中平稳完成动能向压能的转换，避免流道内出现涡流、脱流等不良流态，降低泵组运行时的水力噪声与振动。叶轮的外缘设置有窄边轮缘结构，能够减少叶顶间隙带来的容积损失，提升泵组的容积效率，

　　叶片背面与轮盘衔接处做了圆弧过渡处理，既可以降低应力集中，避免长期交变载荷下出现结构疲劳开裂，也能减少流体在拐角处的滞留，降低杂质淤积的概率。从安装边界来看，中心轴孔的直径匹配常用的小型泵轴规格，轮毂端面的定位台阶能够保证叶轮装配时的轴向定位精度，叶轮整体的径向尺寸适配小功率泵体的蜗壳内腔，装配后叶顶与蜗壳内壁的间隙控制在合理区间，既不会因为间隙过小出现运转擦碰，也不会因为间隙过大造成效率损失。在实际工况适配中，这种三叶片结构相比多叶片叶轮，流道更宽敞，对于输送含有少量细小杂质的水体有更好的通过性，不容易出现叶轮流道堵塞的问题，同时三片叶片的结构动平衡调校难度更低，适合小功率泵组的批量生产装配，

　　能够在保证水力性能的前提下控制生产制造成本。设计过程中需要重点把控叶片的型线精度，叶片进出口安放角的偏差会直接影响泵的扬程曲线特性，轮毂与轮盘的壁厚需要满足强度要求，同时兼顾转动惯量的控制，避免叶轮过重导致电机启动负载过大，轮盘背面的结构也需要和泵腔的密封结构适配，保证装配后密封件能够正常贴合，减少泵腔内部的泄漏损失。
