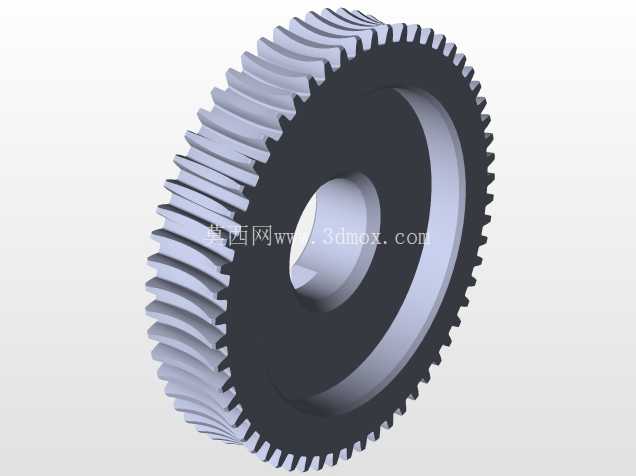

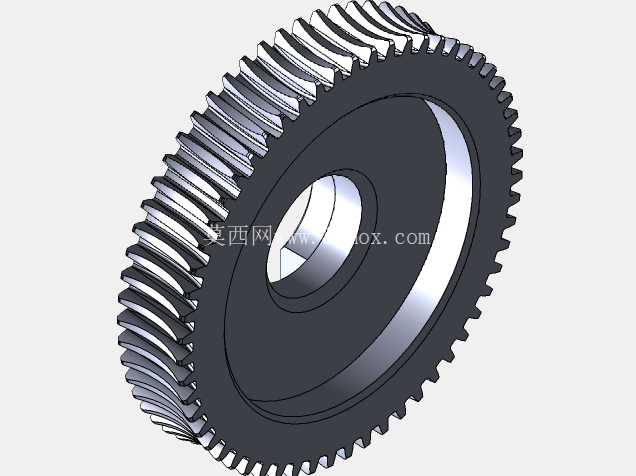

减压阀配套斜齿蜗轮传动零件结构

项目分类:齿轮 发布时间:2024-12-12 ID:845550
  • 减压阀配套斜齿蜗轮传动零件结构
  • 减压阀配套斜齿蜗轮传动零件结构

  这款斜齿蜗轮类传动零件,主要适配减压阀类流体控制设备的内部传动链路,在调压执行环节承担扭矩传递、转速匹配的核心作用,区别于常规直齿圆柱齿轮,其轮齿采用螺旋角排布的斜齿结构,啮合过程中轮齿是逐步进入接触再逐步脱离,不会出现直齿传动的整齿突然撞击啮合的情况,运行时的传动平稳性更强,噪音控制表现更优,适合减压阀这类需要稳定调压、避免压力波动的流体控制场景。从结构设计逻辑来看,零件整体采用盘式辐板结构,中心设置阶梯式安装轴孔,轴孔内壁预留键槽安装位,可与传动轴通过平键实现周向固定,避免传动过程中出现轴与孔的相对滑动,保证扭矩传递的可靠性;辐板区域做了等厚减薄处理,在保证整体结构强度、满足传动扭矩下的刚度要求的前提下,尽可能降低零件自身重量,减少传动过程中的转动惯量,降低驱动端的负载损耗,也能减少启停阶段的传动冲击。

  轮齿部分的齿形参数经过匹配计算,齿顶圆、齿根圆的过渡区域做了圆角处理,避免热处理以及传动受力时出现应力集中导致的齿根断裂问题,齿面的啮合区域经过修形优化,可补偿安装过程中存在的微小同轴度误差、轴系挠度变形带来的啮合偏移,保证在实际装配公差范围内,轮齿的接触斑点始终处于合理区间,不会出现偏载、点蚀过早出现的问题。从安装边界尺寸来看,零件的轴向厚度与减压阀的阀腔内部安装空间完全匹配,安装时不需要额外对阀腔进行扩腔加工,齿顶圆与阀腔内壁预留了足够的安全间隙,不会出现运转过程中齿顶与腔壁刮擦的问题;中心轴孔的直径公差、端面的垂直度公差都按照传动件的通用精度等级设置,可直接与标准规格的传动轴配合安装,不需要二次修配。

  在实际应用场景中,这类传动零件除了适配减压阀的调压机构,也可在同类型的低压流体控制阀门、小型减速传动机构中使用,当执行端需要小扭矩、低转速的平稳传动输出时,该结构的齿轮可通过与配对蜗杆的啮合实现大传动比的动力传递,不需要额外增加多级减速齿轮组,能有效压缩整个传动机构的轴向占用空间。设计过程中针对轮齿的受力方向做了优化,斜齿的螺旋角方向与传动时的轴向力方向做了匹配,可抵消部分阀杆运动时产生的轴向窜动力,降低轴端支撑轴承的轴向负载,延长轴承的使用寿命;零件的端面设置有定位止口,装配时可与相邻的定位衬套端面贴合,保证齿轮在轴上的轴向位置精度,避免运转过程中出现轴向窜动导致的轮齿啮合宽度不足的问题。

  从加工工艺适配性来看,该结构的齿轮可采用滚齿工艺完成粗加工,后续经过齿面淬火处理提升表面硬度,保证齿面的耐磨性能,满足长期往复传动的使用寿命要求;辐板区域的平面可直接作为加工时的装夹基准,不需要额外设计工艺搭子,减少加工工序的复杂度,降低批量生产时的加工成本。在实际选型匹配时,需要注意配对蜗杆的导程角与该齿轮的螺旋角保持参数一致,中心距的安装公差控制在允许范围内,才能保证啮合侧隙处于合理区间,既不会因为侧隙过大导致传动回程误差超标,也不会因为侧隙过小出现卡滞、运转阻力过大的问题;另外齿轮的安装端面与轴的垂直度需要在装配时进行打表校验,避免端面跳动过大导致轮齿啮合时出现周期性的载荷波动,影响整个调压机构的压力控制稳定性。
